Устройство подвесного потолка: схема и элементы системы

Устройство подвесного потолка проще всего понять как последовательную передачу нагрузки. Панель, кассета, рейка или решетка опирается либо защелкивается в несущий каркас. Каркас удерживают подвесы, подвесы соединены с анкерами, а анкеры закреплены в несущем основании. Если хотя бы одно звено выбрано неправильно, ровная декоративная поверхность не делает конструкцию надежной.

Внешне разные потолки могут выглядеть похоже, но внутри устроены по-разному. Минераловатная плита укладывается на видимую сетку Т-15 или Т-24. Кассета Clip-in защелкивается в скрытый стрингер. Реечная панель крепится к гребенке, а Грильято собирается из решеток и направляющих. Поэтому нельзя взять «универсальный каркас» и заменить только лицевой материал.

Ниже разберем общую схему, назначение каждого элемента, устройство каркаса подвесного потолка и различия между основными системами. Отдельно рассмотрим запотолочное пространство, крепление светильников и коммуникаций, доступ для обслуживания, пожарные и влажностные требования.

Что входит в устройство подвесного потолка

Подвесной потолок — это не только видимые панели. Это комплектная конструкция, расположенная ниже несущего основания и связанная с ним крепежом и подвесами. В типовой модульной системе можно выделить семь уровней:

1. несущее основание — железобетонное перекрытие, балки или другая рассчитанная конструкция;
2. крепеж к основанию — анкеры, винты или специальные зажимы, подобранные под материал основания;
3. подвесы — элементы, которые удерживают и выравнивают каркас;
4. несущая система — Т-профили, стрингеры, гребенки или направляющие;
5. периметральный узел — уголок, теневой профиль или другой штатный элемент примыкания;
6. декоративное заполнение — плиты, кассеты, рейки, решетки;
7. встроенное и запотолочное оборудование — свет, вентиляция, датчики и коммуникации на собственных креплениях.

В готовом потолке уровни работают вместе. Например, прочный профиль не компенсирует слабый анкер, а влагостойкая алюминиевая кассета не защищает обычный стальной подвес от коррозии. Характеристики проверяют для полной системы и конкретных условий объекта.

Таблица 1. Основные элементы подвесного потолка

Главная схема: как передается нагрузка

Надежность потолка определяется не лицевой поверхностью, а непрерывностью пути нагрузки. Для модульной системы он выглядит так:

заполнение → поперечные элементы → несущий профиль → подвес → анкер → несущее основание.

Периметральный уголок поддерживает край по предусмотренному узлу, но обычно не заменяет несущие профили и подвесы в поле потолка. Если крайняя часть профиля слишком далеко выступает от последнего подвеса, возникает консоль — свободно висящий участок, который может прогнуться под нагрузкой. Допустимую длину консоли берут из инструкции выбранной системы.

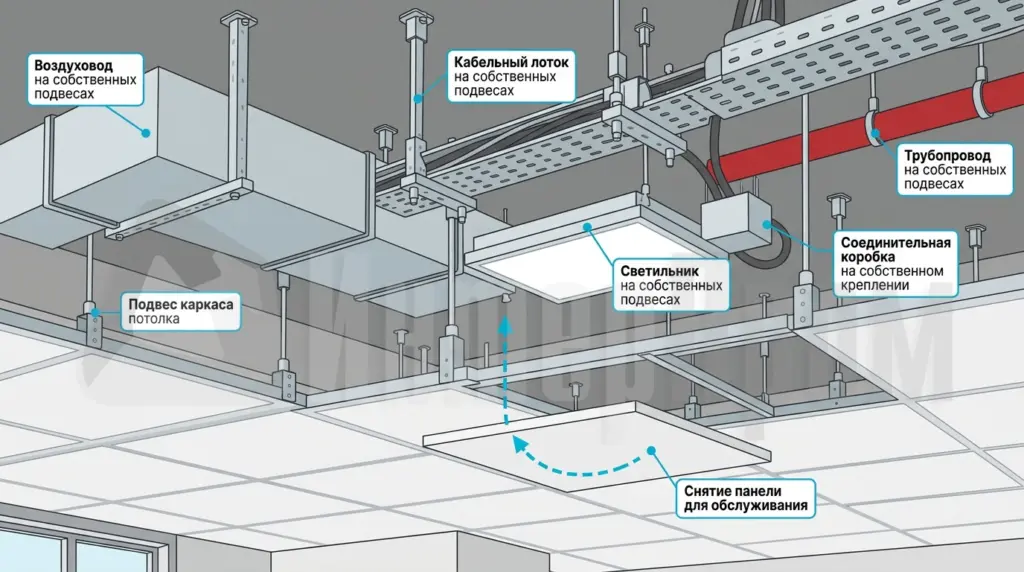

У светильника, воздуховода, кабельного лотка или трубы должен быть собственный путь нагрузки:

оборудование → штатное крепление или собственный подвес → несущее основание.

Эти две цепочки нельзя случайно объединять. Даже если корпус светильника совпадает с модулем 600 × 600 мм, возможность его опирания на каркас должна быть прямо предусмотрена проектом и документацией. По умолчанию тяжелое оборудование закрепляют независимо.

Почему ширина профиля не говорит о прочности

Обозначения Т-15 и Т-24 описывают ширину видимой нижней полки: 15 или 24 мм. По этой цифре нельзя определять несущую способность. В актуальных карточках одного производителя для конкретных схем заявлены значения до 12 кг/м² у Т-15 и до 13,5 кг/м² у Т-24, но оба числа относятся к определенной монтажной схеме. Если изменить шаг несущих профилей или подвесов, допустимая нагрузка изменится.

Поэтому в проекте фиксируют не просто «Т-24», а марку каркаса, длины профилей, номер схемы, шаг подвесов и допустимую нагрузку. Похожий профиль другого производителя не становится автоматическим аналогом.

Несущее основание и крепеж

Каркас подвешивают не к отделке, а к подтвержденному несущему основанию. Перед разметкой проверяют материал перекрытия, пустоты, швы, трещины, огнезащиту, скрытую арматуру и коммуникации. Для монолитного бетона, пустотной плиты, стальной балки и деревянной конструкции нужны разные узлы.

Анкер подбирают по четырем группам данных:

1. материалу и фактическому состоянию основания;
2. расчетной нагрузке на точку;
3. требованиям к огню, коррозии и сейсмике;
4. геометрии подвеса и допустимому направлению усилия.

Название «дюбель» само по себе ничего не гарантирует. Пластиковый распорный крепеж, металлический клиновой анкер, винт по стали и зажим к балке работают по-разному. На ответственном объекте используют проектный узел и крепеж с подтвержденными характеристиками; при сомнительном основании проводят испытание на вырыв по принятой методике.

Почему нельзя крепиться к коммуникациям

Труба, воздуховод, кабельный лоток или их подвес не являются основанием для потолка. Они рассчитаны на собственную нагрузку и обслуживание. Дополнительное усилие может изменить уклон трубы, деформировать канал, перегрузить соединение или передать вибрацию на декоративную плоскость.

Исключение возможно только для специально спроектированной общей несущей конструкции, где нагрузки учтены расчетом. Обычное соседство потолка и инженерной трассы такого разрешения не дает.

Подвесы: какие бывают и как работают

Подвес связывает несущий профиль с основанием. Он удерживает нагрузку, позволяет выставить горизонт и сохраняет заданное расстояние между перекрытием и декоративной плоскостью. Тип подвеса определяют масса конструкции и основание, а не одна лишь высота помещения.

Таблица 2. Основные типы подвесов

Подвес устанавливают в направлении, предусмотренном системой. Значительное отклонение от вертикали создает горизонтальную составляющую усилия и может потребовать дополнительного раскрепления. Количество подвесов назначают по схеме производителя, массе заполнения, краям, стыкам и дополнительным проектным нагрузкам.

Один подвес не подходит ко всем системам

Крючок для Т-профиля, зажим для гребенки, нижняя часть нониуса и соединитель под шпильку имеют разную геометрию. Попытка закрепить направляющую «похожим» элементом часто приводит к точечному замятию или ненадежной фиксации. Комплект подвеса проверяют целиком: верхнее крепление, тягу, регулировку и нижний узел.

Подвесной потолок: устройство каркаса

Каркас — это пространственно распределенная система профилей или направляющих. Он формирует геометрию, принимает заполнение и передает нагрузку подвесам. Устройство зависит от способа крепления лицевых элементов.

Видимый Т-каркас

Т-профиль имеет вертикальную стенку и нижнюю горизонтальную полку. После монтажа часть полки остается видимой между панелями. Несущие профили идут в одном направлении, поперечные соединяются с ними штатными замками и формируют прямоугольные модули.

Для распространенной сетки 600 × 600 мм применяют несущие профили и поперечные элементы 1200 и 600 мм. В опубликованных линейках встречается длина несущего профиля 3700 мм, но на рынке есть и другие размеры. Длину, шаг и расход берут из документации конкретного каркаса.

Т-24 образует видимую линию шириной 24 мм, Т-15 — 15 мм. Панель с прямой кромкой Board может применяться с обеими системами при подходящих габаритах. Ступенчатую кромку Tegular выбирают в исполнении под соответствующую ширину профиля, а MicroLook предназначена для узкой Т-15. Кромка панели и каркас должны совпадать не по названию «600 × 600», а по посадочной геометрии.

Скрытая кассетная система

В Clip-in кассета защелкивается снизу в паз стрингера. Соседние кассеты закрывают несущий профиль, поэтому с пола видны в основном плоскость панелей и швы. Например, Albes AP600AC относится к Clip-in, тогда как AP600 без AC предназначена для открытой Т-системы. Приставка в маркировке принципиальна.

В Hook-on кассета навешивается загнутыми кромками на скрытые направляющие. Внешне обе системы могут выглядеть похоже, но профили и форма кромок у них разные. Название Hidden слишком общее: в проекте указывают конкретно Clip-in или Hook-on.

Гребенка или стрингер для реек

Несущая гребенка располагается поперек реек. На ней выполнены посадочные места с заданным шагом; рейка защелкивается или фиксируется штатным способом. Гребенка определяет не только крепление, но и ширину зазора, наличие вставки и регулярность рисунка.

Подробное устройство реечного потолка зависит от профиля: плоские и кубообразные рейки используют разные гребенки и фиксаторы. Нельзя закреплять новую рейку на старой направляющей только потому, что шаг кажется подходящим.

Направляющие Грильято

В стандартном Грильято несущие направляющие и решетки образуют единую открытую плоскость. Решетки собирают из профилей «мама» и «папа», а затем устанавливают в каркас. В модульных вариантах GL15 и GL24 обрамленная решетка 600 × 600 мм укладывается соответственно в Т-15 или Т-24.

Грильято дает постоянный визуальный доступ к инженерной зоне, увеличивает воспринимаемый объем и помогает скрыть приток и вытяжку за регулярной сеткой. Для физического обслуживания отдельные решетки все равно снимают: обычно без инструмента, чуть сложнее, чем легкую плиту на Т-24, но не критично.

Таблица 3. Чем отличаются каркасы подвесных потолков

Устройство потолка с подвесными панелями

Формулировка «устройство потолка подвесного панелями» обычно означает модульную систему, где готовые панели заполняют ячейки каркаса. Панелями могут быть минераловатные плиты, панели из каменной ваты, металлические кассеты и специальные функциональные элементы. Одинаковый размер лицевой плоскости не делает их взаимозаменяемыми.

Номинальный модуль и фактический размер

Модуль 600 × 600 мм — это координационный размер сетки. Фактическая панель обычно немного меньше, чтобы войти между профилями и сниматься. Точное значение зависит от кромки и производителя. Нельзя заказать панель по измерению одного старого образца без проверки системы: разница в несколько миллиметров влияет на опирание и зазор.

Для прямой кромки важны длина, ширина и толщина. Для Tegular или MicroLook добавляются высота и ширина ступени. Для скрытой кассеты критична форма загиба: именно она защелкивается или навешивается на направляющую.

Что находится внутри панели

Минераловатные и каменно-волокнистые плиты выполняют акустическую и декоративную функцию. Их характеристики зависят от плотности основы, лицевого покрытия, кромки и толщины. Металлические кассеты получают жесткость за счет загнутых бортов; при необходимости перфорацию дополняют акустическим флисом или вкладышем.

Перфорация металла сама по себе не превращает потолок в эффективный звукопоглотитель. Нужен подтвержденный акустический слой и показатель всей конструкции. Аналогично антибактериальная краска, влагостойкость и пожарный класс относятся к конкретной серии, а не ко всем панелям одинакового вида.

Устройство потолка типа Armstrong

В разговорной речи потолком Armstrong часто называют любую модульную конструкцию из плит 600 × 600 мм на видимой Т-сетке. Технически Armstrong — бренд, а сама схема применяется разными производителями. Ее основные элементы:

• несущие Т-профили;
• поперечные профили 1200 и 600 мм;
• регулируемые подвесы;
• пристенный уголок;
• модульные плиты;
• штатные соединители, фиксаторы и крепеж.

Отдельный материал подробно разбирает устройство потолка армстронг, включая раскладку профилей и кромки плит. Здесь важно зафиксировать общий принцип: несущие профили передают нагрузку подвесам, поперечные формируют модуль, а плита свободно укладывается сверху.

Таблица 4. Роли профилей в сетке 600 × 600 мм

Схема может отличаться для панелей 1200 × 600, крупного формата, коридорной раскладки или повышенной нагрузки. Таблица показывает логику, но не назначает универсальный расход.

Устройство кассетного потолка

Кассетный потолок может быть открытым или скрытым. В открытой системе металлическая кассета лежит на Т-профиле, как модульная плита. У кассеты с прямой кромкой виден весь фланец, у ступенчатой — каркас остается видимым, но лицевая плоскость опускается ниже.

В скрытой системе профиль закрыт кассетами. Clip-in и Hook-on нельзя объединять одним словом без уточнения, потому что способ фиксации разный:

• Clip-in — защелкивание боковой кромки в паз стрингера;
• Hook-on — навешивание загнутой кромки на направляющую.

Обе конструкции разборные, но демонтаж требует понимания последовательности. Кассету снимают штатным способом, не поддевая случайным инструментом за лицевую кромку. На плане обслуживания отмечают, с какого участка начинать доступ и куда можно временно переместить снятые панели.

Для кассет шириной 1200 мм и других крупных форматов проверяют усиление. По правилу клиентской базы при пролетах от 1200 мм усиленный профиль обязателен; конкретный узел и число подвесов определяет серия.

Устройство реечного потолка

Реечная система состоит из длинных панелей, поперечных гребенок, подвесов и периметральных элементов. Рейки задают направление, а гребенка — шаг и способ защелкивания. В открытом варианте между рейками остается зазор или устанавливается вставка; в бесщелевом исполнении края формируют почти сплошную плоскость.

Кубообразная рейка имеет заметную высоту и создает объемный линейный рисунок. Это именно рейка, а не акустический баффл: она крепится к гребенке как часть регулярного потолка. Если между элементами остается открытое пространство, коммуникации можно визуально скрыть темным основанием и согласованным направлением трасс.

Гребенки располагают перпендикулярно рейкам. Их шаг зависит от жесткости профиля, длины, ветровой нагрузки и инструкции. Стыки длинных реек распределяют по проекту и при необходимости используют штатные соединители.

Устройство потолка Грильято

Грильято формирует открытую решетчатую плоскость. В стандартной системе каркас собирают из направляющих разной длины, а решетки — из элементов «мама» и «папа». Для ячейки 100 × 100 мм в одной из официальных схем применяются направляющие 2400, 1200 и 600 мм, образующие модули 600 × 600 мм. Для другой ячейки или серии схема может отличаться.

Размер ячейки, высота профиля и цвет определяют просматриваемость запотолочного пространства. Пирамидальное Грильято использует Y-образный профиль с кромками под 45°, треугольное формирует равносторонние треугольные ячейки, а Грильято-жалюзи скрывает пространство с выбранного направления. Эти названия описывают разную геометрию, а не сменные детали одного каркаса.

При спринклерном пожаротушении размер ячейки согласуют с профильным проектом. Практический ориентир 100–150 мм не является универсальным разрешением: важны открытая площадь, высота профиля, положение оросителей и препятствия.

Сплошной подвесной потолок из листов

Гипсокартонный потолок тоже крепится ниже перекрытия, но его устройство отличается от разборных модульных систем. Металлические профили образуют каркас под листы, после чего швы армируют, поверхность шпаклюют и окрашивают. Панель нельзя поднять из ячейки, потому что лицевой слой соединен с каркасом крепежом и отделкой.

Такую систему проектируют по отдельным альбомам узлов. Шаг профилей, число слоев, тип листа и подвесы нельзя переносить с Т-каркаса, кассет, реек или Грильято. В этой статье гипсокартон упомянут только для разграничения конструкций; основное внимание уделено разборным системам из ассортимента ИнтерПром.

Запотолочное пространство и общая толщина

У подвесного потолка часто путают три размера:

• высоту самого профиля или панели;
• опускание — расстояние от основания до нижней плоскости потолка;
• свободное запотолочное пространство для коммуникаций и снятия элементов.

Профиль высотой 30–40 мм не означает, что потолок можно опустить на те же 30–40 мм. Над панелью нужно разместить подвес и его соединение, выровнять каркас, провести оборудование и сохранить траекторию демонтажа. Для раннего планирования рабочий зазор обычно принимают 100–150 мм, а при крупных воздуховодах — от 300 мм. Точное значение определяют разрезом.

Отдельно толщина системы подвесного потолка рассматривается с учетом профиля, заполнения и инженерной зоны. Компактная система без коммуникаций может иметь меньшую конструктивную высоту, но минимально возможный монтаж еще не означает удобное обслуживание.

Таблица 5. Что определяет высоту опускания потолка

Почему разрез важнее площади

План показывает сетку, но не выявляет вертикальные пересечения. Воздуховод может пройти прямо над несущим профилем, подвес — попасть в кабельный лоток, а светильник — оказаться выше допустимой отметки. Характерный разрез позволяет решить конфликты до закупки.

Для сложного объекта делают несколько разрезов: через типовое поле, крупный воздуховод, светильник, край, колонну и перепад. Один общий размер опускания не объясняет локальные узлы.

Инженерное оборудование внутри потолка

Устройство подвесных потолков всегда координируют с инженерными системами. Каркас, светильники, вентиляция, пожарное оборудование, кабели и трубы конкурируют за одни и те же точки и высоты.

Светильники

Модульный светильник может занимать место панели, проходить через несколько модулей или располагаться ниже открытой решетки. Для каждого варианта проверяют массу, габариты, отвод тепла, драйвер и способ крепления. Если инструкция не разрешает опирание на потолочную сетку, корпус подвешивают к основанию независимо.

Вентиляция

В большинстве плиточных и кассетных потолков вентиляцию выводят отдельной решеткой или диффузором вместо панели. Обычная перфорация кассеты не является воздухораспределителем без расчета. Воздуховод имеет свои подвесы и не давит на каркас.

Оросители, датчики и громкоговорители

Координаты оборудования пожарной автоматики определяет профильный раздел проекта. Профиль не должен перекрывать факел оросителя или рабочую зону датчика. Малое устройство тоже может потребовать усиливающую пластину или собственное крепление, если лицевая панель не рассчитана на точечную нагрузку.

Кабели и сервисные петли

Кабели укладывают на штатные трассы, а не на тыльную сторону панелей. Возле снимаемого светильника оставляют сервисную петлю, но она не должна провисать в ячейку или блокировать подъем соседней панели. Соединительные коробки располагают там, где к ним можно получить доступ.

Доступ к коммуникациям

Разборность — одно из главных преимуществ модульного потолка, но способы доступа различаются.

Таблица 6. Как разбирают основные системы

План доступа составляют до монтажа. На нем отмечают клапаны, драйверы, коробки, фильтры и другое обслуживаемое оборудование. Над выбранным модулем проверяют свободную траекторию снятия. Открытая структура Грильято или реек не отменяет демонтаж элемента, а скрытая система не означает, что потолок неразборный.

Пожарная безопасность конструкции

Пожарные свойства проверяют отдельно для заполнения, каркаса, покрытия и специальных узлов. Негорючий металлический профиль не делает всю систему КМ0, если декоративная панель или покрытие имеет другой класс.

Для металлических реек, кассет и Грильято с покрытием ПВХ или горючей краской класс пожарной опасности будет не лучше КМ1. Точное значение — от КМ1 до КМ5 — зависит от покрытия и подтверждается сертификатом конкретной серии. Окрашенное изделие нельзя называть КМ0 только по материалу основы.

Если проект требует строго КМ0 или НГ, ИнтерПром проверяет исполнение из ленты ЭЖК, алюмоцинка или нержавеющей стали без горючего покрытия и запрашивает документы на точную систему. По ориентировочному порядку стоимости варианты располагаются так: ЭЖК, затем алюмоцинк и нержавеющая сталь.

Крепеж, подвесы, противопожарные отсечки и проходки инженерных коммуникаций относятся к отдельным проектным узлам. Декоративный потолок не заменяет огнезащиту перекрытия и не должен перекрывать работу оросителей или датчиков.

Влажность и коррозионная стойкость

Влажностный режим оценивают для каждого элемента. Алюминиевая кассета может быть устойчива к влажному воздуху, а стальной Т-профиль, подвес или крепеж без соответствующей защиты — нет. Поэтому комплект для бассейна, душевой, кухни или наружной зоны нельзя собирать из случайных «влагостойких» деталей.

Маркировка 100% RH означает устойчивость к относительной влажности воздуха в заявленных условиях. Она не обещает сохранность при постоянной струе, протечке или прямом намокании. Для контакта с водой применяют алюминиевые кассеты или защищенные стальные кассеты, а допустимость всей подвесной системы подтверждают отдельно.

Во влажной или ветровой зоне могут потребоваться нониус-подвесы, специальные клипсы и усиленная фиксация. Обычный подвес нельзя заменять специальным только по внешнему сходству.

Акустика подвесного потолка

Акустический результат складывается из заполнения и устройства всей конструкции. Минераловатная или каменно-волокнистая плита может поглощать звук, уменьшая реверберацию — затяжной гул после звука. Металлическая кассета начинает работать как поглощающий элемент при подходящей перфорации и акустическом слое. Рейка и Грильято сами по себе преимущественно отражают звук.

Звукопоглощение внутри помещения не равно звукоизоляции между комнатами. Над перегородкой может оставаться общее запотолочное пространство, через которое звук обходит стену. Для конфиденциальной переговорной проверяют не только коэффициент поглощения панели, но и примыкание перегородки к перекрытию, изоляцию каналов и расчет всей ограждающей конструкции.

Как проектируют устройство подвесного потолка

Правильное решение появляется не из одной ведомости материалов. Нужны согласованные план, разрезы, узлы и спецификация.

Шаг 1. Выбрать конструктивный тип

Определяют видимую поверхность и способ доступа: плита на Т-сетке, открытая или скрытая кассета, рейка, Грильято либо другая система. На этом этапе сравнивают архитектуру, акустику, влажность, очистку и бюджет.

Шаг 2. Построить модульную раскладку

На плане задают оси, направление несущих профилей, крайние поля, фризы, колонны и перепады. Затем наносят светильники, вентиляцию и пожарное оборудование. Узкие случайные обрезки перераспределяют до заказа.

Шаг 3. Сделать разрезы

На разрезе показывают основание, анкер, подвес, каркас, заполнение и все крупные коммуникации. Определяют нижнюю отметку и проверяют возможность снять сервисные панели.

Шаг 4. Рассчитать путь нагрузки

Указывают массу заполнения, допустимую нагрузку каркаса, шаг профилей и подвесов, крайние консоли, стыки и дополнительные усиления. Оборудованию назначают отдельные крепления.

Шаг 5. Подобрать материалы под среду

Фиксируют металл, покрытие, пожарный класс, влажность, коррозионную стойкость и режим очистки. Свойство одной панели не переносят на каркас и крепеж.

Шаг 6. Разработать узлы

Нужны примыкания к стенам, колоннам, витражам, перепадам, светильникам и вентиляционным элементам. Для скрытой системы отдельно показывают начало демонтажа.

Шаг 7. Собрать спецификацию

В нее включают заполнение, несущие и поперечные элементы, подвесы, анкеры, периметр, соединители, фиксаторы, усиления и запас. Актуальные подвесные системы подбирают не только по ширине профиля, но и по совместимости с панелью и расчетной схеме.

Шаг 8. Проверить образец

Фрагмент показывает оттенок, видимость каркаса, качество стыков и реальное снятие панели. Для Грильято, реек и темных открытых потолков образец оценивают на проектной высоте и с основных направлений движения.

Как собирают систему на объекте

Монтаж начинается после завершения и приемки скрытых инженерных работ. Общая последовательность выглядит так:

1. обследуют основание и проверяют рабочие чертежи;
2. переносят нижнюю отметку и оси каркаса;
3. устанавливают периметральные элементы и анкеры;
4. закрепляют подвесы;
5. собирают несущий каркас и выравнивают его;
6. монтируют и испытывают независимо закрепленное оборудование;
7. устанавливают панели, кассеты, рейки или решетки;
8. проверяют плоскость, стыки, фиксацию и доступ.

Эта последовательность показывает логику, но не заменяет монтажную инструкцию. У Т-системы профили соединяются замками, у Clip-in кассета защелкивается в стрингер, у Hook-on навешивается, у рейки фиксируется на гребенке, а Грильято требует сборки решеток. Шаги и крепеж берут только для выбранной серии.

Что означает «монтажное устройство для подвесного потолка»

Запрос «монтажное устройство для подвесного потолка» неоднозначен. Единого механизма с таким техническим названием нет. В зависимости от контекста под ним могут иметь в виду:

• анкерный узел крепления к перекрытию;
• регулируемый подвес;
• соединитель или замок профилей;
• клипсу фиксации панели;
• стрингер или гребенку;
• инструмент для снятия скрытой кассеты;
• подъемное оборудование для работы на высоте.

Чтобы подобрать деталь, нужно назвать систему и функцию. Например: «подвес для Т-24», «нижняя часть нониуса для гребенки», «съемник кассеты Clip-in» или «соединитель несущего профиля». Фотография без маркировки помогает определить геометрию, но совместимость подтверждают по каталогу.

Как проверить готовую конструкцию

Приемка касается не только внешнего вида. Проверяют:

• соответствие системы проекту и спецификации;
• надежность анкеров и подвесов;
• шаг несущих элементов и крайние консоли;
• горизонт и прямоугольность модулей;
• полное защелкивание замков;
• правильное опирание или фиксацию заполнения;
• независимое крепление оборудования;
• отсутствие контакта каркаса с трубами и воздуховодами;
• съемность контрольных панелей;
• качество краев, углов, пленки и покрытия;
• наличие маркировки и исполнительной документации.

Для Т-сетки прямоугольность удобно проверять диагоналями ячейки: у правильного прямоугольника они равны. Отклонения исправляют до массовой укладки панелей. Скрытые участки фотографируют до закрытия, чтобы сохранить положение анкеров, подвесов и оборудования.

От чего зависит стоимость устройства потолка

Стоимость складывается из полной системы, а не из цены лицевой панели. В расчет входят:

• заполнение с выбранной кромкой и покрытием;
• несущие и поперечные профили или стрингеры;
• подвесы, анкеры и соединители;
• периметральные элементы и фризы;
• усиления вокруг оборудования;
• подрезка и запас;
• высота работ и доступ на площадку;
• сборка, монтаж и приемка.

Готовые кассеты обычно устанавливаются быстрее решеток Грильято, которые собирают вручную. По практической оценке ИнтерПром монтаж Грильято может стоить на 50–100% дороже монтажа кассет, но реальная разница зависит от ячейки, высоты, площади и числа инженерных узлов.

Коэффициент расхода на квадратный метр используют только для предварительной сметы. Окончательное количество определяют раскладкой и округляют по каждой позиции до целых деталей и упаковок.

Частые ошибки в устройстве подвесного потолка

Выбирать только лицевой материал

Название панели не определяет каркас, подвес и крепеж. Сначала выбирают комплектную систему, затем проверяют каждый элемент.

Считать модуль 600 × 600 размером любой панели

Модуль — координационная сетка, а фактический габарит зависит от кромки. Ошибка в несколько миллиметров приводит к недостаточному опиранию или невозможности установки.

Смешивать Т-15 и Т-24

У них различается видимая полка, а у панелей Tegular — посадочная ступень. Board допускает обе ширины только при совместимых фактических размерах.

Определять несущую способность по ширине полки

Числа 15 и 24 не являются допустимой нагрузкой. Ее подтверждают для марки профиля и схемы монтажа.

Назначать подвес по высоте

Длина важна, но выбор также зависит от массы, основания, коррозии, ветровых и сейсмических условий.

Крепить потолок к коммуникациям

Инженерная трасса не заменяет несущее основание. Потолок и оборудование должны иметь независимые крепления.

Укладывать тяжелый светильник на каркас без проверки

Совпадение размера с модулем не подтверждает допустимую нагрузку. Требуется штатный узел или собственные подвесы.

Не оставлять место для снятия панели

Минимальная конструктивная высота может оказаться недостаточной для подъема, поворота и обслуживания.

Называть скрытый потолок неразборным

Clip-in и Hook-on разбираются, но требуют правильной последовательности. Их устройство предусматривает доступ без разрушения всей плоскости.

Переносить влагостойкость панели на каркас

Кассета, профиль, подвес, крепеж и покрытие могут иметь разные допуски. Проверяют комплект.

Считать весь металлический потолок КМ0

Покрытие меняет пожарный класс. Нужен сертификат конкретной серии и исполнения.

Не согласовывать сетку с инженерией

Если светильники и диффузоры добавляют после раскладки, они пересекают профили, подвесы и крайние поля.

Устройство подвесного потолка определяется путем нагрузки и способом крепления заполнения. В любой системе должны быть совместимы основание, анкер, подвес, несущий каркас, периметр и декоративная поверхность. Светильники, воздуховоды, трубы и лотки закрепляют независимо.

Видимый Т-каркас принимает плиты и открытые кассеты. Clip-in и Hook-on скрывают направляющие за металлическими панелями. Реечный потолок держится на гребенках, а Грильято — на системе направляющих или модульной Т-сетке. Одинаковый номинальный модуль не делает элементы взаимозаменяемыми.

Надежную конструкцию нельзя выбрать только по фотографии или цене панели. Нужны план раскладки, разрезы, расчетная схема, карта инженерного оборудования, подтвержденные характеристики материалов и проверка доступа. Именно эти документы превращают набор деталей в работающую потолочную систему.

Подобрать устройство потолка для объекта

Если нужно определить тип каркаса, высоту опускания и состав комплектующих, отправьте в ИнтерПром план помещения, отметку потолка, разрезы и схему инженерных коммуникаций. Специалист сопоставит панели с каркасом, проверит путь нагрузки и сервисный доступ, рассчитает подвесы, периметр, усиления и запас.

Для реконструкции приложите фотографии лицевой поверхности, профилей, замков и маркировки. Это поможет понять, можно ли продолжить существующую систему или потребуется заменить комплект целиком.

Следующий шаг — отправить план и получить спецификацию подвесного потолка.
