Расчет потолка Армстронг: формула, расход и пример

Чтобы выполнить расчет потолка Армстронг, недостаточно разделить площадь комнаты на 0,36 м². Такая операция показывает только теоретическое количество модулей 600 × 600 мм. В заказ также входят несущие профили, поперечные рейки двух длин, подвесы, пристенный уголок, крепеж и специальные элементы. Затем каждый погонный метраж переводят в целые заводские детали и упаковки.

Для быстрой оценки используют коэффициенты расхода конкретной схемы каркаса. Для окончательного заказа составляют раскладку по рядам и проверяют места светильников, вентиляционных решеток, колонн и ревизионных зон. Эти два метода дополняют друг друга: коэффициенты позволяют оценить бюджет, а план выявляет подрезки, дополнительные опоры и реальное количество целых элементов.

Короткая формула для плит стандартного модуля выглядит так:

Nпл = ceil(S / 0,36 × Kз),

где S — площадь потолка в квадратных метрах, 0,36 м² — площадь модуля 600 × 600 мм, Kз — коэффициент запаса, а ceil означает округление вверх. Но применять эту формулу отдельно от схемы раскладки можно только для предварительной оценки.

Что обычно называют потолком Армстронг

В разговорной речи «Армстронгом» часто называют любой модульный потолок из плит, уложенных в видимый Т-образный каркас. Для расчета этого определения мало. У системы должны быть известны:

• номинальный модуль, например 600 × 600 или 600 × 1200 мм;
• видимая ширина профиля — чаще встречаются системы Т-24 и Т-15;
• тип кромки плиты и ее совместимость с профилем;
• длины несущих и поперечных элементов;
• рекомендованная производителем схема сборки;
• допустимая нагрузка именно для этой схемы;
• способ подвеса и узел примыкания к стенам.

Профили одинаковой видимой ширины не обязательно взаимозаменяемы: у них могут отличаться высота, форма замка, несущая способность и последовательность сборки. Поэтому расчет комплектующих выполняют для одной выбранной системы, не смешивая усредненные коэффициенты разных производителей.

Из чего состоит расчет потолка Армстронг

Для типового модульного потолка учитывают семь групп позиций:

1. Потолочные плиты или металлические кассеты.
2. Несущие профили, часто длиной около 3,6–3,7 м.
3. Поперечные профили длиной 1,2 м.
4. Поперечные профили длиной 0,6 м.
5. Регулируемые либо нониусные подвесы выбранного типа.
6. Пристенный уголок или другой периметральный профиль.
7. Анкеры, соединители, фиксаторы и дополнительные опоры по проекту.

Светильники, диффузоры, громкоговорители и датчики считают отдельно, но наносят на тот же план. Модульный светильник может заменить одну плиту, однако он не отменяет каркас вокруг ячейки. Если оборудование нельзя передавать на потолочную решетку, для него предусматривают независимое крепление к несущему основанию.

Какие исходные данные нужны

Ошибки в ведомости чаще начинаются не в формулах, а в исходных размерах. До расчета следует подготовить план потолка, а не только площадь из экспликации помещения.

Таблица 1. Исходные данные для расчета потолка Армстронг

Что зафиксировать	В каких единицах	Зачем это нужно
Длина каждой стены	м или мм	Для площади, периметра и проверки непрямоугольной геометрии
Диагонали прямоугольных зон	мм	Для контроля углов и возможного расхождения стен
Размеры ниш, выступов и колонн	мм	Для раскладки модулей, подрезки плит и периметрального профиля
Проектная отметка потолка	мм	Для выбора подвесов и проверки пространства над потолком
Номинальный модуль	мм	Для построения сетки 600 × 600, 600 × 1200 или другой
Марка профиля и схема каркаса	обозначение системы	Для правильных коэффициентов и длин элементов
Тип и кромка плиты	обозначение производителя	Для совместимости с Т-15 или Т-24 и фактического размера панели
Светильники и инженерные элементы	количество и размеры	Для замены плит, координации профилей и дополнительных креплений
Доступные заводские длины	м	Для перевода погонных метров в целые детали
Комплектность упаковки	шт. или м²	Для округления заказа до полных пачек

Площадь и периметр — разные величины

Площадь определяет основной объем плит и каркаса, а периметр — длину пристенного профиля. Для прямоугольной комнаты:

S = A × B;

P = 2 × (A + B),

где A и B — длина и ширина помещения, S — площадь, P — периметр.

У помещения сложной формы площадь делят на простые участки и складывают. Периметр при этом считают по фактической линии примыкания, включая стороны ниш и выступов. Колонна внутри помещения может почти не изменить площадь потолка, но добавить четыре отрезка периметрального узла.

Номинальный модуль и фактический размер плиты

Сетка 600 × 600 мм не означает, что любая вставляемая панель физически имеет ровно 600 × 600 мм. У изделий с открытой системой фактический размер может быть меньше номинального модуля, чтобы элемент свободно укладывался на полки профиля. Например, в одном из официальных ассортиментов металлических кассет для модульной системы указаны панели 595 × 595 мм при работе с подвесным каркасом Т-15 или Т-24.

Для раскладки используют номинальный модуль, а в спецификацию переносят точный артикул и фактический размер панели. Аналогично проверяют кромку: плита с прямой кромкой, утопленной кромкой или иной геометрией может требовать определенной ширины профиля.

Высота межпотолочного пространства

Площадь не отвечает на вопрос, подходит ли выбранный подвес. Нужно проверить отметку чернового перекрытия, глубину профиля, высоту светильников и воздуховодов, место для их обслуживания и диапазон регулировки подвеса. Эти исходные данные удобно сверять до заказа; отдельно вопрос разобран в материале минимальная высота потолка армстронг.

Основные формулы расчета

Удобно разделить расчет на три уровня:

1. Найти чистую геометрическую потребность.
2. Добавить обоснованный запас.
3. Перевести метры и штуки в целые заводские элементы и упаковки.

Количество плит

Для модулей размером a × b:

Nпл = ceil(S / (a × b) × Kз).

Размеры a и b подставляют в метрах. Для модуля 600 × 600 мм:

a × b = 0,6 × 0,6 = 0,36 м²;

1 / 0,36 = 2,777… модуля на 1 м².

Поэтому ориентировочный расход составляет 2,78 плиты на квадратный метр до запаса и округления. При модуле 600 × 1200 мм площадь одного элемента равна 0,72 м², а теоретический расход — 1,389 элемента на квадратный метр.

Коэффициент запаса

Kз = 1 + r / 100,

где r — принятый запас в процентах. Например, при 5% Kз = 1,05.

Единого процента для всех помещений нет. В простой прямоугольной комнате с кратными модулю сторонами запас может понадобиться главным образом на повреждение и будущую замену. При диагональных границах, большом количестве колонн и сложной подрезке он увеличивается. Еще один источник округления — упаковка: даже расчетный запас 5% может превратиться в больший фактический остаток, если продукция продается только полными пачками.

Профили по коэффициентам расхода

Если производитель дает расход qᵢ в погонных метрах на квадратный метр:

Lᵢ = S × qᵢ,

где Lᵢ — чистая длина элемента, а qᵢ — коэффициент выбранной схемы.

Количество заводских профилей длиной lᵢ:

Nᵢ = ceil(Lᵢ × Kз / lᵢ).

Например, если расчетная длина профиля равна 20,916 пог. м, запас — 5%, а заводская деталь имеет длину 3,7 м, потребуется:

ceil(20,916 × 1,05 / 3,7) = 6 профилей.

Подвесы

При наличии официального коэффициента:

Nпод = ceil(S × qпод × Kз).

Так получают предварительное количество. Затем подвесы расставляют на плане и добавляют предусмотренные проектом точки возле стыков, краев, светильников и другого оборудования. Геометрию и ограничения конкретной системы нужно проверять отдельно; для этого пригодится материал шаг подвесов армстронг.

Пристенный уголок

Если профиль проходит по всему периметру:

Nуг = ceil(P × Kз / lуг),

где lуг — заводская длина одной планки. Из площади этот элемент рассчитать нельзя.

Упаковки плит

Если в пачке nуп панелей:

Nуп = ceil(Nпл / nуп).

Комплектность зависит от конкретного товара. Например, у одной официальной позиции KNAUF Armstrong OASIS NG размером 600 × 600 × 12 мм указано 20 плит, или 7,2 м², в упаковке. Это пример округления, а не универсальная фасовка всех потолочных плит.

Таблица 2. Формулы для предварительного расчета

Позиция	Формула	Что обязательно проверить
Площадь	S = A × B	Фактические стороны, ниши и зоны без потолка
Периметр	P = 2 × (A + B)	Колонны, выступы и участки без пристенного профиля
Плиты	Nпл = ceil(S / (a × b) × Kз)	Номинальный модуль, раскладку, светильники и упаковку
Профиль каждого типа	Nᵢ = ceil(S × qᵢ × Kз / lᵢ)	Коэффициент одной конкретной схемы и заводскую длину
Подвесы	Nпод = ceil(S × qпод × Kз)	Расстановку на плане и дополнительные опоры
Пристенный профиль	Nуг = ceil(P × Kз / lуг)	Реальную линию примыкания и раскрой углов
Упаковки	Nуп = ceil(Nпл / nуп)	Продажу поштучно либо только целыми пачками

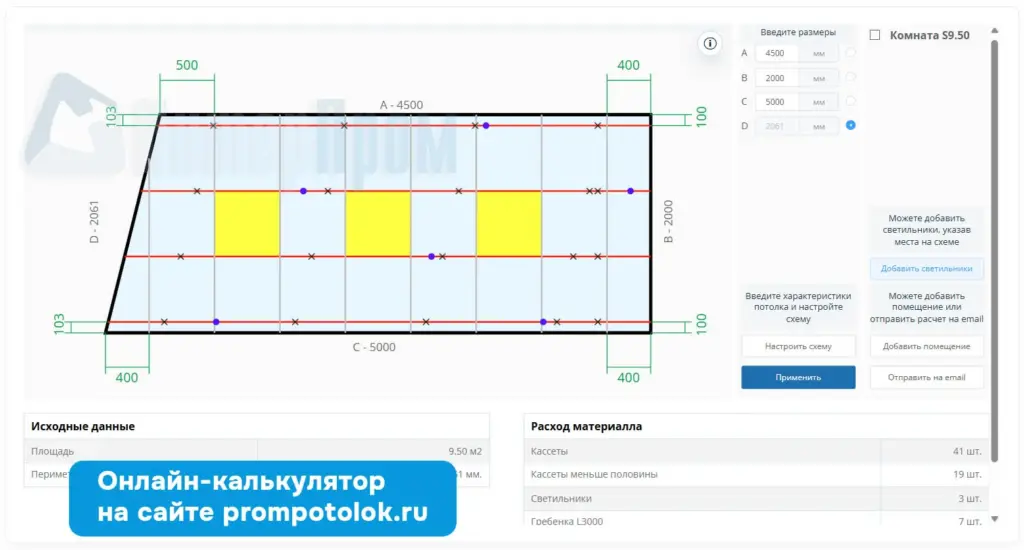

Почему расчет по площади нужно проверять раскладкой

Коэффициенты дают средний расход на квадратный метр. Они не показывают, какой ширины получатся крайние плиты, где пройдет несущий профиль и попадет ли светильник на соединение каркаса. Поэтому после быстрого расчета строят план в масштабе.

Сначала выбирают положение сетки

Для прямоугольной комнаты модульную сетку можно сместить относительно стен. Цель — получить управляемые крайние участки и согласовать потолок с архитектурой помещения. Обычно проверяют:

• симметрию крайних плит у противоположных стен;
• положение осей относительно входа, витрин и перегородок;
• совмещение модулей со светильниками и вентиляцией;
• направление несущих профилей относительно основания и коммуникаций;
• доступ к оборудованию через съемные панели;
• отсутствие слишком узких подрезок, если их можно устранить сдвигом сетки.

Пусть длина стены A, а модуль m. Число полных модулей по длине:

n = floor(A / m).

Остаток:

R = A − n × m.

При простой симметрии крайние полосы имеют ширину R / 2. Если они оказываются неудобно узкими, из середины убирают один полный модуль, а крайние участки получают ширину:

bкрай = (R + m) / 2.

Например, при стене 5,2 м и модуле 0,6 м восемь полных модулей оставят 0,4 м, то есть по 0,2 м с каждой стороны. Если оставить семь полных модулей, крайние плиты будут подрезаны примерно до 0,5 м. Какой вариант принять, решают по системе, интерьеру и узлам примыкания — универсальной обязательной ширины крайней плиты для всех марок нет.

Затем наносят инженерные элементы

Светильники и диффузоры лучше размещать по модульной сетке до фиксации количества плит. Здесь действуют разные правила:

• модульный светильник 600 × 600 мм может заменить одну обычную плиту;
• небольшой встраиваемый прибор не уменьшает количество плит, потому что монтируется в вырез;
• тяжелое или вибрирующее оборудование может требовать независимых подвесов;
• нестандартный проем иногда заставляет переносить поперечный профиль;
• датчик, ороситель и решетка должны сохранять предусмотренные проектом расстояния и доступ для обслуживания.

Из количества плит вычитают только те позиции, которые действительно занимают целый модуль вместо панели. Из площади каркаса эти ячейки не вычитают: решетка вокруг оборудования остается частью потолочной системы.

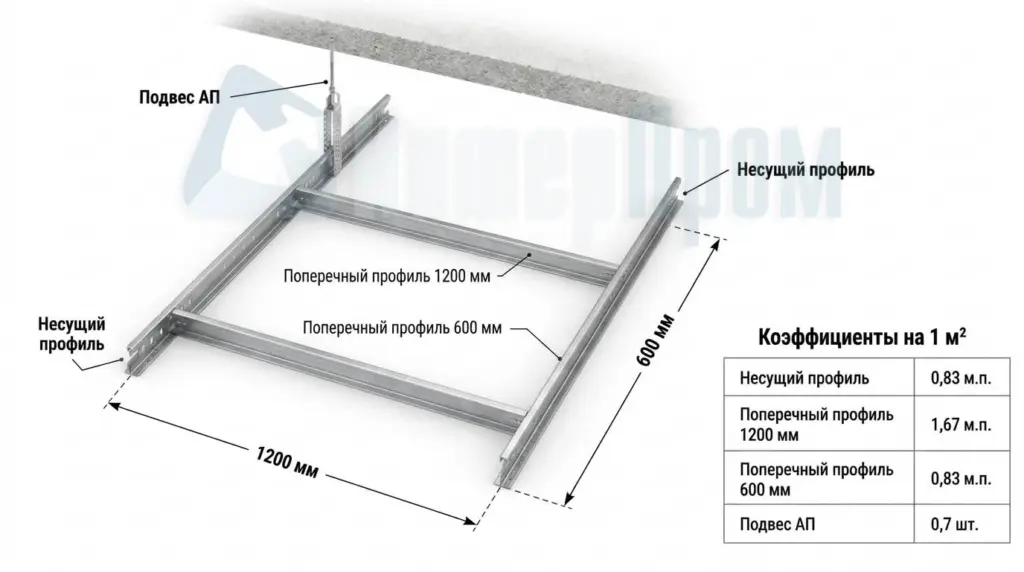

Пример официальных коэффициентов для каркаса Т-24

У одной подвесной системы может быть несколько схем монтажа с разным расходом. Поэтому фраза «сколько профиля нужно на 1 м² Армстронга» не имеет единственного ответа без номера схемы.

В официальном каталоге ALBES для схемы монтажа № 4 приведены следующие коэффициенты. Они подходят как прозрачный пример расчета, но не должны автоматически переноситься на другую марку или другую схему того же производителя.

Таблица 3. Расход элементов по схеме монтажа № 4 ALBES

Элемент системы	Заводская длина	Расход на 1 м²	Как использовать в расчете
Несущий профиль	3700 или 3600 мм	0,83 пог. м	Умножить площадь на 0,83 и перевести в целые профили выбранной длины
Поперечный профиль	1200 мм	1,67 пог. м	Умножить площадь на 1,67 и разделить на 1,2 м
Поперечный профиль	600 мм	0,83 пог. м	Умножить площадь на 0,83 и разделить на 0,6 м
Подвес AP	комплект	0,7 шт.	Использовать, если выбран этот тип подвеса
Нониус-подвес	комплект	0,7 шт.	Альтернатива AP, а не дополнительная строка к нему
Периметральный профиль	по ассортименту	по расчету	Считать по фактической длине примыканий

Значения 0,7 для двух типов подвесов нельзя складывать. В спецификацию включают один выбранный вариант, если проектом не предусмотрено иное. В соседней схеме из того же каталога коэффициенты уже отличаются: это подтверждает, почему номер схемы является частью исходных данных.

Для контроля совместимости полезно сравнить карточки компонентов. Например, в официальной системе KNAUF Т-24 указаны видимая ширина профиля 24 мм, несущий элемент длиной 3700 мм и поперечные элементы 1200 и 600 мм. Такие совпадающие размеры помогают понять общую логику каркаса, но не доказывают взаимозаменяемость замков и несущих характеристик разных марок.

Подробный пример: помещение 6 × 4,2 м

Рассчитаем простой прямоугольный потолок с модулем 600 × 600 мм. Для каркаса используем коэффициенты схемы № 4 из таблицы выше. Это учебный пример предварительной ведомости, а не замена монтажному плану.

Исходные условия:

• длина помещения — 6 м;
• ширина — 4,2 м;
• номинальный модуль — 0,6 × 0,6 м;
• стороны кратны модулю, поэтому базовая сетка содержит целые ячейки;
• светильники и другие заменяющие плиту модули пока не учитываем;
• условный запас для закупки — 5%, или Kз = 1,05;
• несущий профиль — 3,7 м;
• поперечные элементы — 1,2 и 0,6 м;
• пристенный уголок в примере — 3 м;
• упаковка плит — 20 шт., как у выбранной для демонстрации позиции 600 × 600 мм.

Шаг 1. Площадь и периметр

S = 6 × 4,2 = 25,2 м².

P = 2 × (6 + 4,2) = 20,4 м.

Шаг 2. Плиты

По точной модульной сетке:

6 / 0,6 = 10 модулей;

4,2 / 0,6 = 7 модулей;

10 × 7 = 70 плит без запаса.

Проверка по площади дает тот же результат:

25,2 / 0,36 = 70 плит.

С запасом 5%:

ceil(70 × 1,05) = 74 плиты.

Если выбранный товар продается только пачками по 20 шт.:

ceil(74 / 20) = 4 упаковки, то есть 80 плит.

Фактический остаток после округления упаковки окажется больше 5%. Это нормально: в коммерческой ведомости следует одновременно показывать расчетную потребность и покупное количество.

Шаг 3. Несущие профили

Чистый погонный метраж:

25,2 × 0,83 = 20,916 пог. м.

С запасом:

20,916 × 1,05 = 21,962 пог. м.

Количество профилей длиной 3,7 м:

ceil(21,962 / 3,7) = 6 шт.

Покупной метраж составит 22,2 пог. м.

Шаг 4. Поперечные профили 1200 мм

25,2 × 1,67 = 42,084 пог. м без запаса.

42,084 × 1,05 = 44,188 пог. м с запасом.

ceil(44,188 / 1,2) = 37 шт.

Шаг 5. Поперечные профили 600 мм

25,2 × 0,83 = 20,916 пог. м без запаса.

20,916 × 1,05 = 21,962 пог. м с запасом.

ceil(21,962 / 0,6) = 37 шт.

Шаг 6. Подвесы

Выбираем один тип подвеса и применяем коэффициент 0,7 шт./м²:

25,2 × 0,7 = 17,64 шт. без запаса.

ceil(17,64 × 1,05) = 19 комплектов.

После нанесения точек на план это число проверяют. Если светильники или оборудование требуют самостоятельных креплений, их подвесы добавляют отдельными строками и не смешивают с подвесами каркаса.

Шаг 7. Пристенный уголок

Чистая длина равна периметру — 20,4 м. С запасом:

20,4 × 1,05 = 21,42 пог. м.

Для трехметровых планок:

ceil(21,42 / 3) = 8 шт.

Без условного запаса хватило бы семи трехметровых профилей общей длиной 21 м. Восемь планок в примере — результат принятого правила закупки, а не скрытый обязательный норматив.

Таблица 4. Расчет материалов для помещения 6 × 4,2 м

Позиция	Чистая потребность	После запаса и округления	Покупное количество в примере
Потолочные плиты	70 шт.	74 шт.	4 пачки × 20 = 80 шт.
Несущий профиль 3,7 м	20,916 пог. м	21,962 пог. м	6 шт. = 22,2 пог. м
Поперечный профиль 1,2 м	42,084 пог. м	44,188 пог. м	37 шт. = 44,4 пог. м
Поперечный профиль 0,6 м	20,916 пог. м	21,962 пог. м	37 шт. = 22,2 пог. м
Подвес выбранного типа	17,64 шт.	19 шт.	19 комплектов до проверки плана
Пристенный уголок 3 м	20,4 пог. м	21,42 пог. м	8 шт. = 24 пог. м
Анкеры и крепеж	не определено площадью	по основанию и узлам	отдельная ведомость

Что еще добавить к ведомости примера

Полученный список не включает универсальное количество анкеров. Их тип зависит от основания — железобетона, металла, дерева или другой конструкции, — а число связано с фактическими точками крепления подвесов и периметрального узла. Также отдельно считают:

• соединительные детали, если они не входят в профиль;
• крепеж пристенного элемента с проектным шагом;
• самостоятельные опоры для светильников и оборудования;
• усиления, предусмотренные техническим решением;
• ревизионные и специальные панели;
• запас плит для последующей эксплуатации.

Перед заказом коэффициентную ведомость сравнивают с планом сетки. Если числа расходятся, выясняют причину: округление, выбранное направление, крайние участки, сложная форма или другая схема монтажа. Просто выбирать большее число без проверки не всегда рационально — ошибка может быть в исходной модели.

Как учесть светильники, колонны и сложную форму

Площадь комнаты сама по себе не описывает потолок. Два помещения по 25 м² могут потребовать разное количество подрезанных плит, периметрального профиля и дополнительных опор. На результат влияют границы потолочного поля и все элементы, которые пересекают модульную сетку.

Таблица 5. Как особенности помещения меняют расчет

Условие	Что происходит с плитами	Что происходит с каркасом и крепежом
Модульный светильник занимает целую ячейку	После раскладки одну обычную плиту заменяют светильником	Каркас вокруг ячейки сохраняют; независимое крепление — по проекту
Точечный светильник или датчик врезается в плиту	Плиту не вычитают, в ней выполняют отверстие	Возможны закладная деталь или отдельная опора
Диффузор нестандартного размера пересекает профиль	Количество целых и подрезанных плит меняется по плану	Профиль переносят или обрамляют проем по техническому решению
Внутренняя колонна	Площадь уменьшается незначительно либо не уменьшается	Добавляется примыкание и подрезка вокруг колонны
Ниша или выступ стены	Меняется число крайних модулей	Периметр считают по фактическому контуру
Отдельная зона без подвесного потолка	Площадь этой зоны можно вычесть после определения границы	Появляется дополнительный край или самостоятельный узел
Диагональная либо криволинейная граница	Увеличивается число индивидуальных подрезок	Коэффициентная оценка требует проверки по чертежу
Перепад высоты	Плиты считают отдельно по каждому горизонтальному полю	Добавляются торцы, углы, подвесы и переходные элементы
Технически тяжелое оборудование	Обычно не заменяет расчет всей решетки	Нужны независимые подвесы или несущая рама по проекту
Запас для эксплуатации	К закупке добавляют целые плиты той же партии	Профили обычно резервируют отдельно по принятой политике

Непрямоугольное помещение

План сложной формы удобно разбить на простые фигуры. Для прямоугольников используют S = A × B, для треугольника — S = a × h / 2, для трапеции — S = (a + b) × h / 2. Площади складывают, а участки, где подвесного потолка действительно нет, вычитают.

Этого достаточно для ориентировочного расхода. Для плит строят единую модульную сетку поверх всего контура. Нельзя независимо округлить число плит в каждом условном прямоугольнике и затем бездумно сложить результаты: пригодный обрезок из одной зоны иногда можно использовать в другой, а общая сетка проходит через условную линию деления.

При обмере непрямоугольного помещения фиксируют каждую стену и несколько контрольных диагоналей. Если работать только с площадью из документации, крайние ряды могут оказаться разной ширины, а заранее рассчитанные целые плиты — превратиться в подрезанные.

Колонны и отдельные проемы

Из общей площади вычитают не любой предмет внутри комнаты, а только участок, на котором потолочной конструкции не будет. Небольшая колонна создает отходы и дополнительный контур примыкания, поэтому простое вычитание ее площади может даже занизить заказ.

Для каждой колонны отмечают:

• размеры с учетом отделочного слоя;
• положение относительно осей модульной сетки;
• необходимость пристенного профиля или специального обрамления;
• минимальные допустимые фрагменты панели по документации системы;
• доступ к расположенным рядом инженерным узлам.

Если колонна попадает точно по линиям сетки, подрезка обычно проще. Если она пересекает четыре модуля, может потребоваться четыре индивидуальные панели, хотя вычтенная площадь совсем мала.

Светильники и вентиляционные решетки

Сначала составляют ведомость всех инженерных элементов, затем распределяют их по типам:

1. Замена целого модуля. Из чистого числа обычных плит вычитают количество таких светильников или решеток, но сохраняют соответствующие ячейки каркаса.
2. Врезка в плиту. Количество плит не уменьшается. Нужно проверить массу прибора, способ опирания и возможность обслуживания.
3. Пересечение нескольких модулей. Требуется отдельная деталь раскладки и, как правило, обрамление или независимая конструкция.
4. Оборудование над потолком. Оно не заменяет плиту, но влияет на высоту подвеса и расположение съемных участков.

Не следует автоматически вычитать площадь всех светильников из площади потолка. В коммерческом расчете это иногда дает красивое уменьшение стоимости, но не соответствует реальной комплектации каркаса.

Несколько типов плит

В одном потолочном поле могут применяться обычные, влагостойкие, акустические, негорючие и ревизионные панели. Сначала считают общее количество модулей, затем делят его на типы по плану. Для каждого артикула отдельно определяют запас и округление до упаковки.

Если специальные панели устанавливают локально, полезно присвоить им отдельное обозначение, например П-1, П-2 и П-3. Тогда монтажная схема и ведомость не расходятся: бригада видит не только количество, но и место каждого типа.

Другие потолочные системы

Коэффициенты Т-образного каркаса нельзя использовать для линейных панелей. У рейки основными величинами становятся погонный модуль, направление и карта раскроя длинномерных элементов. Для такой конструкции применяется отдельный расчет реечного потолка. Аналогично для кассет на скрытой системе, Грильято или кубообразной рейки нужны собственные комплектующие и схемы.

Расчет потолка Армстронг онлайн

Расчет Армстронга онлайн удобен на раннем этапе: можно быстро сравнить несколько площадей, оценить число плит и получить ориентир по основным профилям. Но результат надежен только тогда, когда форма знает конкретную схему каркаса, размеры модулей и заводские длины.

Хороший калькулятор запрашивает:

• длину и ширину либо контур помещения;
• размер плиты;
• тип кромки и подвесной системы;
• схему монтажа;
• длины профилей;
• запас;
• количество модульных светильников;
• способ продажи — поштучно или упаковками.

Официальный калькулятор ALBES, например, предлагает выбрать схему монтажа, размер кассеты, тип кромки и подвесную систему, а результат показывает с резервом и без него. Это правильная логика: одинаковая площадь при разных схемах дает разный состав каркаса.

На зарубежном официальном калькуляторе Armstrong также отдельно задаются размер плит, форма и размеры помещения, направление балок и положение крайних участков. Он хорошо иллюстрирует роль раскладки, но использует дюймовые размеры и ассортимент своего рынка. Его числовой результат нельзя напрямую переносить на российскую метрическую систему Т-24.

Для предварительной оценки на сайте можно использовать онлайн-калькулятор Armstrong. После получения результата проверьте, какие коэффициенты, длины и запас заложены в форму, и сопоставьте количество с планом.

Таблица 6. Онлайн-калькулятор и подробная спецификация

Критерий	Быстрый онлайн-расчет	Расчет по плану и выбранной системе
Скорость	Несколько минут	Требует обмера и раскладки
Плиты	Обычно по площади и модулю	По рядам, подрезкам, типам и упаковкам
Профили	По встроенным коэффициентам	По схеме производителя и фактическим линиям
Подвесы	Усредненное количество	Точки на плане плюс проектные усиления
Периметр	По введенным сторонам	По всем нишам, колоннам и перепадам
Светильники	Учитываются, если есть отдельное поле	Координируются с каркасом и креплением
Сложная геометрия	Часто упрощается до прямоугольника	Обрабатывается по полному контуру
Заводская упаковка	Не всегда учитывается	Каждая позиция округляется по условиям поставки
Назначение результата	Оценка бюджета и проверка порядка величин	Заказ, монтажная ведомость и контроль поставки

Как составить окончательную ведомость

Правильная спецификация показывает не одно число, а происхождение каждой позиции. Рядом с покупным количеством полезно оставлять расчетную потребность, единицу измерения, артикул и основание расчета. Тогда изменение площади или марки продукта не требует начинать работу заново.

Таблица 7. Структура итоговой спецификации потолка

Позиция	Что записать	Единица заказа	Основание количества
Потолочная плита	Производитель, серия, размер, кромка, цвет	шт. и упаковки	Раскладка по модулям, замены светильниками, запас
Несущий профиль	Марка, длина, тип замка, цвет видимой части	шт.	План линий или коэффициент проверенной схемы
Профиль 1200 мм	Совместимая серия и длина	шт.	Схема каркаса и округление вверх
Профиль 600 мм	Совместимая серия и длина	шт.	Схема каркаса и округление вверх
Подвес	Полный тип и диапазон регулировки	комплект	Точки на плане и проектные дополнительные опоры
Пристенный элемент	Сечение, длина, цвет	шт.	Фактический периметр и карта раскроя
Крепеж к основанию	Тип анкера и основание	шт.	Число точек крепления и проектный узел
Светильник или диффузор	Размер модуля, масса, способ крепления	шт.	Инженерный план и отдельная спецификация
Резерв для эксплуатации	Артикул и партия плит	шт. или пачка	Принятая эксплуатационная политика объекта

Перевод результата в целые детали

Каждую строку округляют отдельно и только вверх. Нельзя сложить погонные метры профилей 1,2 и 0,6 м, а затем разделить общую сумму на произвольную длину: у элементов разные функции и замки. Нельзя также компенсировать недостаток несущего профиля избытком поперечного.

Для длинномерных деталей полезно составить простую карту раскроя. Она показывает, можно ли использовать остаток одной планки на другой стене или в следующей линии. Коэффициентный метод предполагает средний расход и не всегда учитывает такую оптимизацию.

Упаковка и условия продажи

В прайсах могут одновременно встречаться три единицы:

• квадратные метры покрытия;
• количество плит;
• количество упаковок.

Проверяйте, в какой единице указана цена. Одна пачка из 20 плит 600 × 600 мм покрывает 7,2 м², но только если речь действительно идет о товаре с такой фасовкой. У другой толщины или серии число панелей в упаковке может отличаться.

Если поставщик продает плиты поштучно, заказ можно приблизить к расчетным 74 панелям из примера. При продаже только пачками придется заказать 80. Остаток лучше сохранить для ремонта: совпадение оттенка и фактуры после смены партии не гарантируется.

Крепеж и подвесы оборудования

Анкер выбирают по несущему основанию и расчетной нагрузке. Дюбель для стены, анкер для железобетона и крепление к металлической балке — не взаимозаменяемые позиции. Поэтому формула «один крепеж на один подвес плюс процент» может быть только черновой проверкой количества, но не проектным подбором крепежа.

Светильники, воздухораспределители, кабельные лотки и другие инженерные системы не должны случайно нагружать потолочные плиты. Способ их опирания задают проект и инструкции оборудования. В ведомости такие подвесы лучше отделять от подвесов потолочного каркаса, чтобы при комплектовании их не приняли за один и тот же элемент.

Пошаговый алгоритм расчета

Если нужно быстро пройти весь процесс без пропусков, используйте следующий порядок:

1. Обмерьте помещение. Запишите все стены, диагонали, колонны, ниши и границы потолочных зон.
2. Выберите систему. Зафиксируйте марку Т-профиля, модуль, кромку плиты и схему монтажа.
3. Рассчитайте геометрию. Найдите площадь каждого поля и фактический периметр.
4. Постройте сетку. Расположите целые модули и симметричные либо проектные крайние плиты.
5. Нанесите оборудование. Отметьте светильники, решетки, датчики, люки и отдельные опоры.
6. Посчитайте плиты. Разделите модули по артикулам и вычтите только реальные замены целого модуля.
7. Посчитайте каркас. Примените коэффициенты конкретной схемы или измерьте линии на плане.
8. Расставьте подвесы. Проверьте точки и проектные усиления, не ограничиваясь усредненным числом.
9. Посчитайте периметр. Учтите ниши, колонны и торцы перепадов.
10. Добавьте обоснованный резерв. Отдельно для плит, профилей и эксплуатационного запаса.
11. Округлите до поставки. Переведите метры в штуки, а плиты — в пачки.
12. Сверьте ведомость. Проверьте совместимость артикулов, замков, кромок, цветов и длин.

Как проверить готовый расчет

Полезно выполнить несколько независимых проверок.

Проверка плит по площади

Количество обычных плит, специальных модулей и целых заменяющих светильников до запаса должно приблизительно соответствовать площади потолка, деленной на площадь модуля. Большое расхождение требует объяснения: сложная подрезка, запас, упаковка или ошибка.

Проверка профилей по удельному расходу

Даже если каркас начерчен вручную, его суммарный метраж можно разделить на площадь и сравнить с коэффициентом выбранной схемы. Небольшая разница возникает из-за краев и округления. Значительное отклонение может означать пропущенную линию или применение другой схемы.

Проверка периметра

Сумма длин пристенного профиля должна быть не меньше фактической линии примыкания после учета раскроя. Если значение совпало только с формулой прямоугольника, но в помещении есть ниши и колонны, расчет неполон.

Проверка упаковок

Умножьте количество пачек на число изделий в пачке. Полученный итог должен покрывать расчетное число плит с запасом. Отдельно зафиксируйте, сколько панелей останется после монтажа.

Проверка совместимости

В одной ведомости должны совпадать:

• серия и замки несущих и поперечных профилей;
• ширина Т-профиля и кромка плиты;
• модуль сетки и размер светильников;
• диапазон подвесов и отметка потолка;
• цвет видимых частей каркаса и архитектурное решение.

Частые ошибки

Считать только плиты

Формула площади не дает количество профилей, подвесов и периметральных деталей. Недостающий короткий профиль может остановить сборку так же, как недостающая пачка плит.

Использовать один «универсальный комплект на квадратный метр»

Производители публикуют несколько схем с разным расходом. Упрощенный комплект годится только тогда, когда известны его система, схема и состав.

Складывать два типа подвесов

Если в таблице рядом указаны AP и нониус-подвес с одинаковым расходом, это обычно альтернативные варианты. Включение обоих удваивает позицию без технического основания.

Вычитать светильники из площади каркаса

Модульный светильник может заменить плиту, но решетка вокруг него сохраняется. Маленький встраиваемый прибор не заменяет даже плиту целиком.

Путать модуль и фактический размер панели

Сетка строится по осям, а панель выбирается по артикулу и кромке. Попытка заказать произвольную плиту 600 × 600 без проверки совместимости приводит к неправильной посадке.

Смешивать метры и штуки

Коэффициент профиля часто дан в погонных метрах на квадратный метр. После умножения на площадь результат нужно разделить на заводскую длину и округлить вверх.

Округлять общий итог, а не каждую позицию

Дробные количества несущих профилей, поперечных реек и подвесов округляют отдельно. Избыток одной позиции не заменяет недостаток другой.

Добавлять одинаковые 10% ко всему

Резерв плит, запас профилей и эксплуатационная пачка решают разные задачи. Их лучше обосновать отдельно, а не применять один процент механически.

Игнорировать упаковку

Расчет может показать 74 плиты, но поставка полными пачками привести к 80. Это не ошибка калькулятора, если в отчете явно разделены потребность и заказ.

Не фиксировать направление и схему

Числа без плана невозможно проверить на объекте. В спецификации или приложении должны быть указаны направление несущих элементов, номер схемы и модуль.

Итог

Расчет потолка Армстронг состоит не из одной формулы, а из связанной последовательности. Площадь дает число модулей, официальная схема — удельный расход профилей и подвесов, периметр — длину пристенного элемента, а план раскладки уточняет края, оборудование и специальные панели. После этого каждую строку переводят в целые детали и упаковки.

Для помещения 6 × 4,2 м в разобранном примере получилось 70 плит без запаса, 74 плиты с условным резервом 5% и 80 плит при покупке четырех пачек по 20. Каркас по коэффициентам схемы № 4 составил 6 несущих профилей по 3,7 м, 37 профилей по 1,2 м, 37 профилей по 0,6 м и 19 подвесов до окончательной проверки точек на плане.

Такой расчет подходит для оценки и подготовки заказа, если все исходные данные подписаны. Финальную спецификацию следует сверить с технической документацией выбранной системы, фактической раскладкой и проектными узлами крепления.
