Размер ячейки Грильято: характеристики, применение и выбор

Размер ячейки Грильято выбирают не только по площади и высоте помещения. Он одновременно влияет на плотность рисунка, видимость перекрытия, расход профилей и согласование потолка со светильниками, вентиляцией и пожаротушением. При этом обозначение 100 × 100 мм обычно описывает номинальный шаг сетки, а не чистое отверстие между гранями профиля.

В актуальной карточке стандартного Грильято Albes перечислены квадратные ячейки 30 × 30, 50 × 50, 60 × 60, 75 × 75, 86 × 86, 100 × 100, 120 × 120, 150 × 150 и 200 × 200 мм. Для большинства общественных интерьеров исходное сравнение начинают с 50, 75, 100 и 150 мм. Меньшая ячейка формирует более плотную плоскость и сильнее ограничивает косой обзор, но требует больше внутренних профилей. Крупная выглядит легче и расходует меньше элементов решетки, зато сильнее открывает запотолочную зону. Окончательный вариант проверяют по чертежу конкретной серии и на полноразмерном образце при проектной высоте.

Что означает размер ячейки Грильято

В разговоре словом «размер» могут называть сразу несколько разных величин. Из-за этого заказчик ожидает отверстие 100 мм, проектировщик закладывает модуль 600 мм, а в поставку приходит решетка с заметно меньшим чистым просветом. Чтобы корректно читать чертеж и спецификацию, нужно разделять пять параметров.

Таблица 1. Основные размеры потолка Грильято

Для регулярной квадратной сетки предварительный чистый просвет можно оценить так:

просвет ≈ номинальная ячейка − видимая база профиля.

Например, для номинала 100 мм и базы 10 мм получается около 90 мм. Если база равна 15 мм, остается около 85 мм, а при базе 24 мм — около 76 мм. Это геометрическая оценка по внутреннему полю решетки. Реальный узел зависит от формы профиля, допусков, рамки модуля и несущей системы, поэтому для производства и стыковки оборудования используют чертеж производителя.

Иногда нужна предварительная оценка геометрически открытой доли. Для квадратной ячейки ее можно вычислить по формуле:

φ ≈ ((a − b) / a)² × 100%,

где a — номинальный шаг, b — ширина видимой базы. У ячейки 100 × 100 мм с базой 10 мм расчет дает около 81%. Эта величина показывает только соотношение площадей в условном внутреннем поле. Она не является сертифицированной свободной площадью всей потолочной системы, коэффициентом живого сечения вентиляционной решетки, аэродинамическим коэффициентом или доказательством пригодности для спринклерного пожаротушения.

Какие размеры Грильято выпускают

Ряд типоразмеров зависит от производителя и системы. У стандартной квадратной решетки Albes модуль составляет 600 × 600 мм, высота профиля может быть 30, 40 или 50 мм, а видимая база — 5 или 10 мм в предусмотренных серией сочетаниях. Для ячейки 30 × 30 мм в актуальной карточке указана база 5 мм. Остальные распространенные номиналы нельзя автоматически переносить на GL15, GL24, пирамидальную или нестандартную систему: у них свой профиль и свой диапазон.

В таблице ниже показано, как меняется внутреннее деление одного модуля 600 × 600 мм. Расчетный просвет и открытая доля для ячеек от 50 до 200 мм приведены для базы 10 мм, а для ячейки 30 мм — для базы 5 мм. Значения нужны для сравнения геометрии, а не для выпуска рабочей документации.

Таблица 2. Размеры стандартной ячейки в модуле 600 × 600 мм

Источник размеров и числа элементов — актуальная карточка стандартной ячейки Albes. Номинал 86 мм соответствует семи ячейкам по стороне 600-миллиметрового модуля; точный шаг раскладки получается около 85,7 мм, поэтому при разработке нестандартного оборудования ориентируются на заводской чертеж, а не на округленную надпись в каталоге.

Число «11 + 11» в строке 50 × 50 означает 11 внутренних профилей «мама» и 11 профилей «папа» в одной решетке, а не двенадцать. Двенадцать — это количество ячеек по стороне. Аналогично у формата 100 × 100 мм получается шесть ячеек и по пять внутренних профилей каждого направления. В инструкции CESAL для Classic 100 × 100 мм показана та же логика: пять деталей D1 и пять D2 формируют внутреннюю сетку модуля 600 × 600 мм.

Как размер меняет внешний вид потолка

Чем меньше шаг сетки, тем чаще линии пересекают поле зрения. При одинаковой базе и высоте потолок воспринимается более плотным, а коммуникации за ним меньше заметны при косом взгляде. При прямом взгляде вверх решетка остается открытой: даже ячейка 50 × 50 мм не превращается в непрозрачную плоскость.

Крупная ячейка дает больше воздуха и сильнее проявляет масштаб помещения. Она подходит для интерьеров, где инженерия аккуратно организована, окрашена или намеренно показана. Если над потолком проходят светлые воздуховоды, кабельные лотки и разноцветные трассы, ячейка 150 или 200 мм не скроет их сама по себе.

Восприятие зависит не только от цифры в каталоге. Один и тот же формат 100 × 100 мм будет выглядеть по-разному:

• на высоте 2,8 и 6 м;
• с профилем высотой 30 и 50 мм;
• при базе 5, 10, 15 или 24 мм;
• на белом и черном фоне;
• при взгляде строго снизу и из длинной боковой перспективы;
• с организованными или хаотичными коммуникациями;
• при равномерном либо контрастном освещении.

Поэтому правило «чем выше помещение, тем крупнее ячейка» можно использовать лишь как начало сравнения. Оно не учитывает обзор с лестницы и эскалатора, назначение пространства, расположение светильников и состояние верхней зоны.

Таблица 3. Как предварительно оценивать основные размеры

Таблица не заменяет проектный подбор. Для окончательного решения полезно собрать минимум четыре соседних модуля: один образец 600 × 600 мм не показывает повторяемость рисунка и не позволяет оценить шов несущей системы. Фрагмент устанавливают на проектной отметке, включают реальный свет и смотрят на него из входа, основных маршрутов, лестницы и рабочих мест.

Почему одинаковая ячейка бывает разной

Надписи «Грильято 100 × 100» недостаточно для сравнения предложений. В стандартной системе нижняя грань профиля может быть узкой, в GL15 она имеет базу 15 мм, а в GL24 — 24 мм. При одинаковом номинальном шаге меняются чистый просвет, плотность линий и доля открытой площади.

Таблица 4. Ячейка 100 × 100 мм в разных системах

Параметры приведены по текущим карточкам стандартной ячейки, GL15 и GL24 Albes. Расчет открытой доли не учитывает наружную рамку решетки и видимые Т-профили, поэтому он нужен только для геометрического сравнения внутренней ячейки.

GL15 и GL24 — это не стандартная решетка с произвольно расширенной нижней гранью. Самостоятельные модули 600 × 600 мм опираются на видимую систему Т-15 или Т-24 и имеют собственные обрамляющие элементы. Совместимость решетки, каркаса, замков и высоты проверяют по одной серии; детали разных систем не смешивают только потому, что у них совпадают цвет и номинал.

Геометрия меняется еще сильнее у других видов потолка:

• пирамидальный Грильято собирают из Y-образных профилей с гранями, отклоненными по вертикали на 45°. Он сильнее перекрывает косой обзор и создает объемную перспективу. В текущей карточке Albes указаны ячейки 75, 86, 100, 120, 150 и 200 мм; старые справочные таблицы могут содержать другой ряд, поэтому приоритет имеет актуальный лист конкретного исполнения;
• Грильято-жалюзи формирует направленный рисунок и прикрывает верхнюю зону преимущественно с заданного угла;
• треугольный Грильято образует равносторонние треугольные ячейки с диагональными элементами под углом 60°. Слово «треугольный» относится к форме ячейки, а не к сечению профиля;
• нестандартная ячейка может иметь прямоугольное или комбинированное деление. Для нее нельзя применять формулу квадратной сетки без отдельного чертежа.

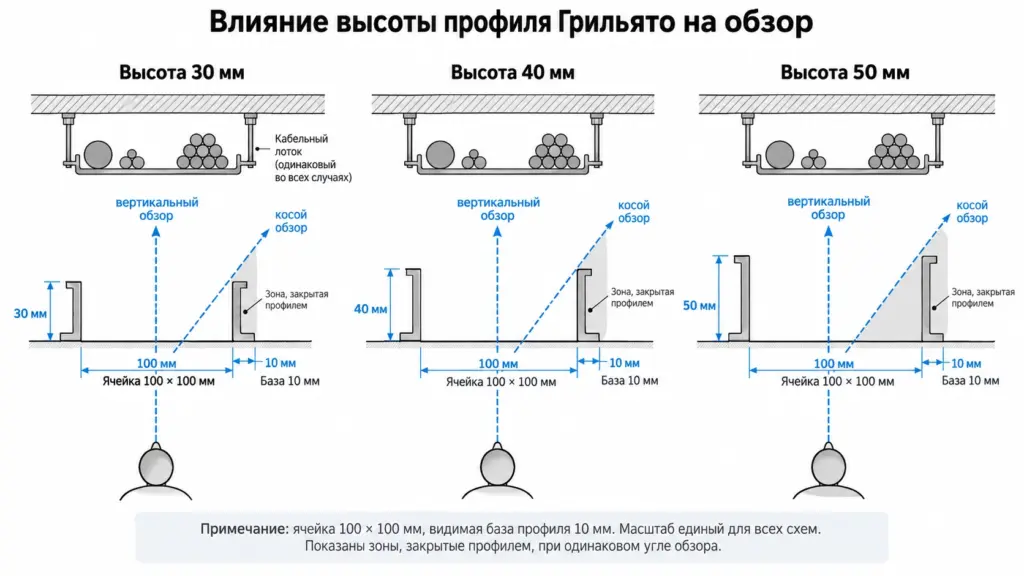

Как высота профиля влияет на видимость коммуникаций

Высота профиля не уменьшает отверстие на виде сверху, но меняет его глубину. При косом взгляде высокая стенка перекрывает часть линии обзора, поэтому верхняя зона становится менее заметной. Эффект сильнее у небольшой ячейки и слабее у крупной.

Например, в стандартной серии Albes для одной и той же базы доступны высоты 30, 40 и 50 мм. Ячейка 50 × 50 мм с базой 10 мм имеет расчетный просвет около 40 мм: стенка высотой 40 мм формирует сравнительно глубокий канал. У ячейки 150 × 150 мм чистый просвет около 140 мм, поэтому та же высота профиля ограничивает обзор гораздо меньше.

Из этого не следует, что профиль 50 мм всегда лучше 30-миллиметрового. Более высокий элемент меняет массу, стоимость, монтажный узел и восприятие сетки. Кроме того, при взгляде строго вверх коммуникации все равно видны. Отдельно проверяют тени от профилей, если светильник расположен выше решетки: плотная высокая сетка может отсекать часть светового потока под большими углами.

Подробнее о соседнем параметре рассказано в материале «высота профиля грильято». При подборе его рассматривают вместе с ячейкой, базой и цветом. Темная решетка на темном перекрытии снижает контраст, светлая — яснее показывает рисунок, но цвет сам по себе не делает потолок непрозрачным.

Размер ячейки и инженерные системы

Открытый потолок удобен тем, что сохраняет движение воздуха и визуальный доступ к верхней зоне. Но геометрическая прозрачность не отменяет расчеты. Каждый вид оборудования проверяют отдельно, а тяжелые элементы крепят к перекрытию или другой несущей конструкции независимо от декоративной решетки, если изготовитель потолка не предусмотрел рассчитанный узел.

Светильники

Светильник выбирают по способу установки, габаритам корпуса, оптике и монтажной схеме. Номинальная ячейка 100 × 100 мм не означает, что в нее войдет корпус шириной 100 мм: при базе 10 мм чистый просвет около 90 мм, а для монтажа нужен дополнительный допуск. Прибор может располагаться ниже решетки, заменять участок модуля, идти вдоль осей или устанавливаться над потолком — каждый вариант по-разному влияет на светораспределение.

Если светильник находится выше сетки, профиль может экранировать часть света. Чем меньше ячейка, выше стенка и шире диаграмма прибора, тем важнее моделирование или испытание фрагмента. Корпус, драйвер и кабель должны оставаться доступными для обслуживания.

Вентиляция

Расчетная открытая доля декоративной сетки не равна живому сечению воздухораспределителя. Подачу и удаление воздуха определяют по проекту ОВиК: учитывают расход, скорость, сопротивление, направление струи, шум и положение решетки относительно потолка. Диффузор или вентиляционная решетка получают собственное крепление; декоративный модуль не используют как опору для воздуховода.

Спринклерное пожаротушение

Практический ориентир 100–150 мм встречается при согласовании объектов с оросителями, но это не универсальное нормативное разрешение. Одинаковый номинал может иметь разную базу, высоту и фактическую открытую площадь. На решение также влияют положение оросителя относительно декоративной плоскости, затенение профилями, тип системы и защищаемая зона.

Практические сценарии для такого узла собраны в материале «спринклеры грильято». На объекте решение согласуют в составе пожарного проекта: проектировщик проверяет действующую редакцию СП 485.1311500.2020, документацию на оросители и чертеж конкретного потолка. Выбирать ячейку только по устной формуле «не меньше 100 мм» нельзя.

Акустика

Обычная металлическая решетка имеет высокое отражение и низкое собственное звукопоглощение. Уменьшение или увеличение ячейки не превращает ее в акустическую панель. Если над Грильято размещают звукопоглощающие элементы, их коэффициенты, пожарные характеристики, крепление и влияние на вентиляцию подтверждают для заявленной конструкции. Поглотитель не должен перекрывать расчетную открытую площадь или доступ к оборудованию без проверки проекта.

Пожарные документы и влажность

Размер ячейки не определяет класс пожарной опасности. Он зависит от материала, покрытия и конкретного исполнения, указанного в документе. Окрашенный Грильято нельзя автоматически называть КМ0: специальное неокрашенное исполнение из негорючего материала и цветная система — разные продукты. Сертификат запрашивают на точное сочетание серии, металла и покрытия.

Во влажной зоне отдельно проверяют решетки, Т-профили, подвесы, крепеж и периметр. Алюминиевый профиль и оцинкованный стальной каркас могут иметь разные ограничения. Относительная влажность воздуха также не равна прямому контакту с водой.

Таблица 5. Что проверить при координации инженерии

Грильято обеспечивает быстрый доступ к коммуникациям, но доступ не означает отсутствие демонтажа. Для ревизии часть решеток или направляющих снимают, обычно без инструмента. Над потолком должно быть место, чтобы поднять и повернуть элемент, не задевая воздуховоды, лотки и светильники.

Какой размер подходит для разных помещений

Назначение помещения задает исходные требования, но не готовый ответ. В магазине важны ритм света и обзор товара, в офисном лобби — архитектурная цельность и вид от входа, в транспортном объекте — навигация и насыщенная инженерия. Внутри одного здания размеры могут различаться по зонам, если переходы совпадают с архитектурными осями и имеют понятный узел.

Таблица 6. Сценарии применения разных ячеек

Диапазоны в таблице — не нормы и не универсальная привязка к метрам высоты. Даже в большом зале может быть уместна ячейка 50 × 50 мм как сильный графический прием, а в невысоком помещении — 100 × 100 мм при аккуратной темной техничке. Рабочее решение появляется после совместной проверки архитектуры, смежных систем и бюджета.

Как выбрать ячейку: пошаговый алгоритм

Чтобы не сводить выбор к одной цифре, удобнее двигаться от задачи помещения к проверяемому образцу.

1. Зафиксируйте тип системы. Стандартный, GL15, GL24, пирамидальный, жалюзи и треугольный Грильято нельзя сравнивать только по номиналу: у них разные профили, рамки и визуальный эффект.
2. Соберите исходные данные. Нужны план, разрез, чистая высота, отметка потолка, геометрия стен, колонны и основные точки обзора.
3. Нанесите инженерные системы. До выбора сетки разместите свет, вентиляцию, оросители, датчики, камеры, громкоговорители, люки и кабельные трассы.
4. Выберите два-три кандидата. Например, сравните 75, 100 и 150 мм с одинаковой базой, высотой и цветом. Менять все параметры одновременно нельзя: будет непонятно, что улучшило результат.
5. Проверьте верхний фон. Светлое перекрытие и коммуникации будут заметнее через крупный формат. Определите, что можно окрасить или заказать в согласованном цвете, не нарушая маркировку и требования оборудования.
6. Сделайте раскладку и расчет. Оцените крайние участки, количество решеток, профилей «мама» и «папа», направляющих, подвесов, периметра и запас. Проверьте упаковки и совместимость деталей.
7. Соберите полноразмерный фрагмент. Минимум четыре модуля с реальным каркасом, периметром и одним типовым светильником устанавливают на проектной высоте. Осмотр проводят при рабочем освещении со всех характерных направлений.
8. Согласуйте документы. До заказа подтвердите технический лист, монтажную схему, материал, покрытие, пожарные документы и решения смежных проектировщиков.

Подробная логика визуального подбора разобрана в материале «какую ячейку грильято выбрать». Здесь важно сохранить главный принцип: сначала сравнивают сопоставимые системы, затем проверяют результат в масштабе помещения.

Как измерить ячейку на существующем потолке

Измерять только светлое отверстие между профилями недостаточно. Если рулетка показывает около 90 мм, это может быть номинальная ячейка 100 × 100 мм с базой 10 мм. Для идентификации системы нужен набор размеров.

1. Выберите целый участок без подрезки и деформаций.
2. Измерьте расстояние по осям нескольких соседних ячеек, например от центра первого профиля до центра седьмого.
3. Разделите результат на число промежутков. Если шесть шагов занимают 600 мм, номинал равен 100 мм.
4. Отдельно измерьте чистый просвет между гранями, видимую базу и высоту профиля.
5. Зафиксируйте размер наружного модуля, ширину несущей системы, форму профиля, материал, цвет и маркировку.
6. Сфотографируйте замки, пересечения и периметр. По одному виду снизу совместимость запасных деталей определить нельзя.

Если нужно заменить отдельный участок, образец элемента надежнее фотографии и приблизительного замера. У систем разных лет выпуска могут совпадать размер ячейки и цвет, но отличаться замки, толщина металла, высота, рамка и несущие направляющие.

Как размер влияет на расчет и цену

Внутри одного модуля маленькая ячейка требует больше профилей. Для формата 50 × 50 мм в решетке 600 × 600 мм используется по 11 внутренних элементов каждого направления, для 100 × 100 — по пять, а для 200 × 200 — по два. Поэтому при прочих равных плотная сетка обычно металлоемче и дольше собирается.

Однако цена квадратного метра не определяется только размером отверстия. На нее влияют тип системы, база и высота профиля, алюминий или оцинкованная сталь, толщина, покрытие, цвет, состав несущего каркаса, объем партии, геометрия помещения и трудоемкость монтажа. GL24 с крупной ячейкой нельзя оценивать по расценке стандартного Грильято того же номинала.

Количество решеток размером 600 × 600 мм в сплошном поле предварительно оценивают как 2,78 шт./м². Это не готовая спецификация: у стен появляются подрезки, а направляющие, соединители, подвесы и периметр считаются отдельно. Для стандартного прямоугольного помещения стартовый запас Грильято обычно принимают около 5%. При колоннах, диагональных стенах, сложном рисунке и нескольких форматах ориентир увеличивают до 10–15%, а точное значение получают по раскладке и упаковкам.

Таблица 7. Что должно быть в расчете комплекта

В запрос поставщику передают не фразу «нужен потолок Грильято, размеры стандартные», а план и спецификацию: серия, ячейка, база, высота, материал, толщина, цвет, площадь, периметр, отметка, раскладка оборудования и требуемые документы. Такой набор позволяет сравнивать коммерческие предложения по одинаковой конфигурации.

Частые ошибки при выборе размера

Считать номинал чистым отверстием

У ячейки 100 × 100 мм с базой 10 мм просвет около 90 мм. Корпус шириной 95 мм уже не пройдет через него без другого узла, даже если в названии системы есть число 100.

Выбирать только по высоте помещения

Высота важна, но не показывает вид с лестницы, цвет перекрытия и плотность коммуникаций. Два помещения одинаковой высоты могут требовать разных решений.

Сравнивать 100 × 100 у разных систем без базы

Стандартный профиль, GL15 и GL24 имеют разные видимые грани и конструкцию модуля. Одинаковый номинал не означает одинаковую открытую долю и рисунок.

Рассматривать один модуль на столе

Образец 600 × 600 мм не показывает регулярное поле, стыки, перспективу и тени. Нужен фрагмент минимум из четырех модулей на проектной отметке.

Назначать крупную ячейку до координации инженерии

Через 150 или 200 мм хорошо видны светлые трубы, лотки и крепления. Сначала организуют верхнюю зону, затем подтверждают масштаб сетки.

Использовать геометрический процент как готовый инженерный расчет

Формула открытой доли помогает сравнить варианты, но не подтверждает работу вентиляции, света или пожаротушения. Для каждой системы нужен профильный расчет.

Опирать оборудование на решетку

Светильники, воздуховоды, лотки и другие тяжелые элементы должны иметь самостоятельное крепление, если для конкретного изделия не предусмотрен рассчитанный заводской узел.

Переносить сертификат между исполнениями

Документ на неокрашенную негорючую систему не подтверждает цветную решетку с другим покрытием. Ячейка при этом может быть одинаковой, а пожарные характеристики — разными.

Что запросить у поставщика до заказа

Полезный комплект документов и данных включает:

• техническую карточку именно выбранной серии;
• чертеж решетки с номинальной ячейкой, чистым просветом, базой и высотой;
• состав модуля и число профилей «мама» и «папа»;
• схему несущих направляющих, соединителей, подвесов и периметра;
• материал, толщину металла, покрытие, цвет и допустимые условия эксплуатации;
• монтажную инструкцию и узлы снятия модулей;
• пожарные документы на точное исполнение;
• подтверждение совместимости светильников и других вставок;
• раскладку с крайними участками, упаковками и запасом;
• физический образец решетки, каркаса и периметра из планируемой партии или эталонного исполнения.

Если характеристики в коммерческом предложении и актуальной карточке производителя расходятся, запрашивают письменное уточнение. Старую справочную таблицу нельзя использовать как единственное основание для закупки: линейка, высоты и материалы могут обновляться.

Размер ячейки Грильято — это прежде всего номинальный шаг сетки. Он не равен чистому отверстию и не описывает потолок без базы и высоты профиля. Для номинала 100 × 100 мм просвет может составлять примерно 90, 85 или 76 мм в зависимости от системы, поэтому одинаковые цифры в названиях не гарантируют одинаковый внешний вид и открытую площадь.

Мелкая ячейка создает плотный рисунок, сильнее ограничивает косой обзор и увеличивает число внутренних профилей. Крупная снижает визуальную плотность и расход элементов решетки, но открывает перекрытие и коммуникации. Выбор проверяют не только по высоте помещения: важны основные точки обзора, цвет верхней зоны, свет, вентиляция, пожаротушение, способ доступа и бюджет.

Надежная последовательность — определить тип системы, сопоставить два-три размера при одинаковой базе и высоте, выполнить координацию инженерии, сделать раскладку и собрать полноразмерный образец на проектной отметке. В заказе фиксируют не одну цифру, а полный набор параметров и документов.

Подобрать размер ячейки и рассчитать комплект

Если нужно сравнить несколько форматов для конкретного помещения, передайте ИнтерПром план, разрез с отметкой потолка, схему светильников и инженерных систем, фотографии перекрытия и требования к цвету. Специалист сопоставит подходящие потолки Грильято, подготовит раскладку, проверит крайние участки и рассчитает решетки, каркас, подвесы, периметр и запас единым комплектом.

Для сложного объекта можно начать с двух-трех вариантов и полноразмерного фрагмента, чтобы оценить рисунок и видимость коммуникаций до основной поставки.

Следующий шаг — отправить план помещения и получить сравнение ячеек на одной проектной схеме.
