Грильято GL15: конструкция, размеры ячеек и отличия

Грильято GL15 — это модульный решетчатый потолок, в котором объемные решетки обычно размером 600 × 600 мм устанавливают в видимую подвесную систему Т-15. Число 15 обозначает ширину видимой части профиля — 15 мм. Это не размер ячейки, не высота решетки и не толщина металла.

Главный вопрос при выборе такого потолка — не «какая ячейка популярнее», а насколько открытой должна быть конструкция в конкретном помещении. Ячейка 50 × 50 мм плотнее закрывает инженерную зону, но требует больше металла и сборки. Ячейка 75 × 75 или 100 × 100 мм выглядит легче и пропускает больше света и воздуха, однако сильнее открывает коммуникации. На результат также влияют высота профиля, цвет решетки, цвет перекрытия, высота помещения и направление взгляда.

В статье разберем, как устроен Грильято GL15, какие размеры ячеек бывают, чем номинальный размер отличается от свободного просвета, когда выбирать GL15 вместо GL24 и какие данные нужны для точного расчета.

Грильято GL15 — что это за система

Если нужен короткий ответ, Грильято GL15 представляет собой сочетание двух элементов:

1. объемной металлической решетки с квадратными ячейками;
2. видимого несущего каркаса Т-15, в который укладываются отдельные решетки.

Каждая решетка собирается из пересекающихся профилей «мама» и «папа». Эти рабочие названия описывают разные посадочные пазы: при соединении профили входят друг в друга и образуют регулярную сетку. По периметру модуль обрамляется L-профилем, поэтому его можно установить в Т-каркас аналогично другому модульному заполнению.

Именно модульность отличает GL15 от классического Грильято, где несущие направляющие и заполнение образуют более цельную конструкцию. Если читателю сначала важно разобраться в самой технологии, отдельный материал объясняет, что такое грильято и из каких элементов состоит решетчатый потолок.

Таблица 1. Базовые параметры GL15 на примере актуальной системы

Параметры в таблице относятся к одной действующей линейке и полезны как ориентир, но не являются универсальным стандартом для любой продукции с маркировкой GL15. У другого производителя могут отличаться высота профиля, толщина металла, замки, длина несущих элементов и доступные ячейки. В спецификацию переносят данные из карточки и технического листа выбранной серии.

Что означает маркировка GL15

Маркировку удобно читать по видимой геометрии системы. В GL15 число 15 связано с 15-миллиметровой базой — нижней видимой частью профилей решетки. Каркас тоже относится к узкому типу Т-15, поэтому линии решеток и линии между модулями воспринимаются как единая сетка.

Число 15 не говорит о следующих параметрах:

• о размере ячейки — она может быть 50 × 50, 75 × 75, 100 × 100 мм или другой;
• о высоте профиля — в рассмотренной серии предусмотрены варианты 37 и 47 мм;
• о толщине металла — она измеряется долями миллиметра и зависит от материала;
• о высоте опускания потолка — ее задают разрез, коммуникации, подвесы и монтажные допуски;
• о пожарном классе — он подтверждается документами на точное сочетание металла и покрытия.

GL15 иногда по привычке называют «кассетным Грильято», потому что готовая решетка укладывается в модуль каркаса. Такое объяснение помогает понять монтаж, но в спецификации лучше использовать точное название системы. Металлическая решетка не становится сплошной кассетой: потолок остается открытым и сохраняет характерную ячеистую структуру.

GL15 и Т-15 — не одно и то же

Т-15 — это тип видимой подвесной системы с фланцем шириной 15 мм. В нее можно устанавливать разные совместимые заполнения. GL15 — конкретная решетчатая потолочная конструкция, включающая и заполнение, и совместимый каркас.

Поэтому запись «нужен профиль 15 мм» недостаточна для заказа. Нужно указать серию решетки, размер ячейки, высоту профиля, материал, покрытие, цвет, тип Т-системы, периметр и подвесы. Одинаковая ширина видимой полки не гарантирует совпадения замков и несущей способности элементов разных линеек.

Как устроена решетка 600 × 600 мм

Внутренний рисунок решетки формируют перпендикулярные профили «мама» и «папа». Пазы располагаются так, чтобы после сборки верхние и нижние грани элементов находились в одной плоскости. Четыре L-профиля замыкают периметр и превращают набор пластин в самостоятельный модуль.

Каркас под модули собирают из несущих и поперечных Т-профилей. В рассмотренной актуальной схеме используются несущие элементы длиной 3700 мм, поперечные профили 1200 и 600 мм, подвесы и пристенный уголок. Длины и удельный расход относятся к конкретной схеме раскладки; заменять их близкими по размеру деталями без проверки нельзя.

Таблица 2. Элементы потолка GL15 и их функции

Тип подвеса выбирают по массе потолка, основанию и условиям объекта, а не просто по высоте помещения. Для ранней компоновки обычно закладывают не менее 100–150 мм между декоративной плоскостью и основанием; при крупных воздуховодах или оборудовании может потребоваться 300 мм и более. Точную отметку определяют по разрезу и инструкции системы.

Какие размеры ячеек бывают у Грильято GL15

Размер ячейки записывают как длину и ширину повторяющегося квадратного модуля: 50 × 50, 75 × 75 или 100 × 100 мм. Для квадратной ячейки обе величины равны. В одной из актуальных систем GL15 доступны размеры от 50 × 50 до 200 × 200 мм, но наличие конкретного сочетания с нужной высотой, металлом и цветом проверяют перед расчетом.

Важно различать три величины:

• номинальную ячейку — шаг повторения рисунка, который указывают в названии;
• свободный просвет — фактическое открытое расстояние между видимыми кромками соседних профилей;
• долю открытой площади — расчетную часть плоскости, не закрытую профилями.

При базе 15 мм свободный просвет можно предварительно оценить так: из номинального размера ячейки вычесть 15 мм. Поэтому у ячейки 50 × 50 мм видимый проем составляет примерно 35 × 35 мм, а у 75 × 75 мм — около 60 × 60 мм. Это геометрический ориентир, а не паспортная характеристика вентиляции или пожарной системы.

Для квадратной ячейки приближенную открытость внутри регулярного поля можно оценить по выражению: (свободный просвет / номинальный шаг)² × 100%. Реальная открытость всего потолка будет немного ниже из-за L-профилей, линий Т-каркаса, краевых подрезок, светильников и другого оборудования.

Таблица 3. Размеры ячеек GL15 и приблизительная открытость

* Упрощенный расчет только для внутреннего регулярного поля. Его нельзя подставлять в расчет дымоудаления, вентиляции, спринклерного орошения или светотехники без проектного подтверждения.

Количество внутренних профилей в таблице соответствует схеме решетки 600 × 600 мм в действующей документации производителя. Для ячейки 86 × 86 мм число в названии округляет шаг, поскольку семь одинаковых делений должны разместиться внутри 600-миллиметрового модуля.

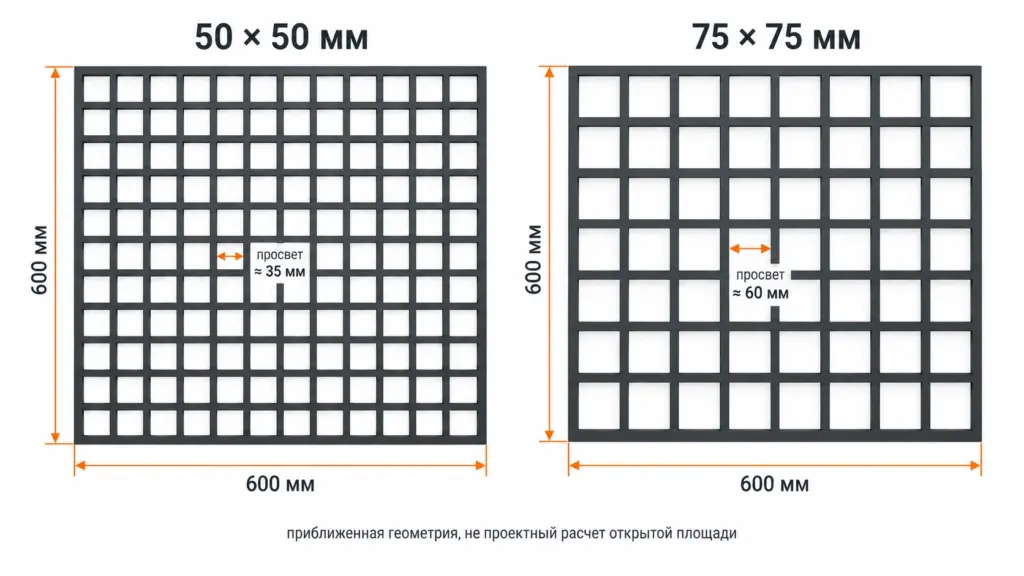

Размеры Грильято 50 × 50

Ячейка 50 × 50 мм подходит, когда нужно визуально уплотнить плоскость и уменьшить просматриваемость коммуникаций. В модуле получается 12 ячеек по каждой стороне, а для сборки используются 11 профилей «мама» и 11 профилей «папа» плюс обрамление.

У мелкой ячейки есть три практических следствия:

• на квадратный метр требуется больше профиля;
• сборка занимает больше времени;
• потолок выглядит темнее и плотнее, особенно в черном или графитовом цвете.

Размеры Грильято 50 × 50 нельзя оценивать только по числу из каталога. При базе 15 мм свободный проем ориентировочно равен 35 × 35 мм. Перед заказом полезно посмотреть собранный образец на проектной высоте, а не только отдельную решетку на столе.

Грильято 75 × 75: размеры и восприятие

В решетке 600 × 600 мм размещается восемь ячеек 75 × 75 по стороне. Для сборки нужны семь профилей каждого направления, а свободный просвет при базе 15 мм составляет примерно 60 × 60 мм.

Ячейка 75 × 75 мм часто становится промежуточным решением между плотным 50 × 50 и открытым 100 × 100. Она заметно легче по рисунку, чем 50 × 50, но еще не раскрывает запотолочную зону настолько сильно, как крупные форматы. Однако итог зависит от высоты: в низком коридоре с ярким перекрытием коммуникации могут быть видны и через 75 × 75, тогда как в высоком темном холле такая же решетка воспринимается почти сплошной сеткой.

Как размер ячейки меняет видимость коммуникаций

У открытого потолка нет одной характеристики «скрывает» или «не скрывает». Просматриваемость меняется вместе с положением наблюдателя. Человек редко смотрит строго вертикально вверх: в коридоре взгляд направлен по движению, в магазине — к витрине, в холле — к стойке или навигации. Именно косые углы чаще определяют, насколько заметны воздуховоды, лотки и перекрытие.

На визуальную плотность влияют:

1. Размер ячейки. Чем он меньше, тем чаще встречаются профили и тем плотнее выглядит потолок.
2. Высота профиля. Более высокий профиль перекрывает обзор под косым углом лучше, чем низкий.
3. Высота установки. На высокой отметке сетка визуально уплотняется; на низкой крупные ячейки сильнее раскрывают пространство.
4. Цвет запотолочной зоны. Темное матовое основание и аккуратно окрашенные коммуникации меньше заметны за черной или графитовой решеткой.
5. Контраст. Белая решетка под темным перекрытием подчеркивает геометрию, но не обязательно скрывает инженерную часть.
6. Свет. Светильник или яркое окно могут подсветить то, что в другой точке помещения оставалось в тени.

Таблица 4. Как выбрать ячейку по задаче

Таблица помогает сузить выбор, но не заменяет фрагмент 1 × 1 или 1,2 × 1,2 м на реальной отметке. Для черного, белого, графитового и цвета металлик один и тот же размер выглядит по-разному. Если проект чувствителен к оттенку, образец нужно оценивать при фактическом освещении.

Чем Грильято GL15 отличается от GL24

В обеих системах отдельные решетки устанавливаются в видимый Т-каркас. Главное различие — ширина видимой части: 15 мм у GL15 и 24 мм у GL24. Более широкая линия сильнее подчеркивает сетку и при одинаковом номинальном шаге оставляет меньший свободный проем.

Таблица 5. Сравнение GL15 и GL24 на примере актуальных систем одного производителя

Параметры не следует переносить на все марки с похожим названием. Даже при одинаковом модуле 600 × 600 мм решетки GL15 и GL24 не считаются взаимозаменяемыми. При замене нужно проверить опирание, габариты, замки, несущую способность и документы на всю систему.

Если выбор сводится к двум типоразмерам, подробнее конструкцию широкой системы разбирает статья про грильято GL24. Практическое правило простое: GL15 выбирают ради более тонкой линии и возможности получить плотную ячейку 50 × 50, а GL24 — когда архитектуре подходит широкая видимая сетка и проект изначально построен на Т-24. Стоимость сравнивают только по двум полным спецификациям, а не по цене одной решетки.

GL15, стандартное, пирамидальное и треугольное Грильято

GL15 описывает модульную конструкцию на Т-15, а слова «стандартное», «пирамидальное», «треугольное» и «жалюзи» относятся к геометрии и способу формирования решетчатой поверхности. Это разные признаки, поэтому объединять их в одну шкалу нельзя.

Таблица 6. Отличия основных решетчатых потолков

Пирамидальное Грильято нельзя называть системой с «треугольным профилем»: корректное определение — Y-образный профиль. Треугольное Грильято, напротив, названо по форме ячейки. Более широкий обзор конструкций собран в материале про виды грильято.

Где применять Грильято GL15

GL15 особенно уместен в общественных пространствах, где архитектурный рисунок и доступ к инженерии одинаково важны. Решетка увеличивает воспринимаемый объем помещения, визуально организует потолочную плоскость и оставляет возможность снять отдельный модуль для обслуживания коммуникаций.

Торговые залы и магазины

Регулярная сетка помогает объединить освещение, навигацию, вентиляцию и пожарное оборудование. В высоком зале можно использовать более крупную ячейку, если инженерные трассы собраны аккуратно и включены в интерьер. В низкой зоне плотная темная решетка обычно меньше раскрывает перекрытие.

Холлы, лобби и зоны ожидания

Здесь нельзя выбирать потолок только по удобству эксплуатации: внешний вид имеет такое же значение. У GL15 тонкая линия, поэтому он подходит для спокойной геометрии без тяжелой рамки. На узлах входа, лестницы или эскалатора особенно важно проверить косые углы обзора.

Офисы и общественные коридоры

В коридоре GL15 обеспечивает доступ к клапанам, кабелям и драйверам через съемные модули. В открытом офисе одной металлической решетки недостаточно для акустического комфорта, поэтому ее сочетают с рассчитанными звукопоглощающими элементами в запотолочном пространстве или в других частях помещения.

Транспортные и спортивные объекты

На вокзалах, в аэропортах, фитнес-центрах и общественных переходах ценятся регулярность, доступ к инженерии и возможность работать с большими площадями. Для таких объектов нужно дополнительно проверить ветровые и динамические воздействия, сейсмику, антикоррозионное исполнение, крепеж и фиксацию модулей.

Технические и коммерческие помещения

Открытая решетка удобна там, где коммуникации обслуживают регулярно, но полностью открытое перекрытие не соответствует архитектурной задаче. При этом GL15 не маскирует хаотично проложенные трассы автоматически: до монтажа нужно организовать высоты, направления и окраску инженерной зоны.

Подобрать систему, цвет и комплектующие по текущему ассортименту помогают потолки Грильято в каталоге ИнтерПром.

Когда GL15 может не подойти

Решетчатый потолок не стоит выбирать только потому, что он оставляет доступ к коммуникациям. Сначала нужно проверить требования помещения.

GL15 требует дополнительного обоснования, если:

• нужна визуально сплошная поверхность без просматриваемого перекрытия;
• потолок расположен низко, а инженерные трассы невозможно упорядочить или окрасить;
• помещение акустически чувствительное, но проект не предусматривает звукопоглощающий слой;
• требуется гладкая поверхность для регулярной санитарной очистки;
• на конструкцию возможен прямой поток воды, агрессивный конденсат или химическое воздействие;
• пожарный раздел требует строго определенного класса, а сертификаты на точное покрытие еще не получены;
• оборудование нельзя согласовать с модульной сеткой и независимыми креплениями.

В таких ситуациях меняют размер ячейки, высоту профиля, цвет, материал или сам тип потолка. Решение принимают после сопоставления архитектурного плана, разреза, инженерных схем и режима эксплуатации.

Доступ к коммуникациям и обслуживание

Отдельную решетку GL15 можно поднять над каркасом, сместить и вынуть. Обычно инструмент для этого не нужен, но часть потолка все равно демонтируется. Доступ чуть сложнее, чем через легкую плиту на Т-24, однако для обученного персонала он остается быстрым.

Чтобы модуль действительно снимался, над ним должно быть свободное место для подъема и поворота. Воздуховод, лоток, кабельная петля или корпус светильника не должны лежать непосредственно на решетке и блокировать траекторию. На плане обслуживания заранее отмечают клапаны, соединительные коробки, драйверы и другие узлы, к которым потребуется доступ.

После нескольких снятий проверяют, не погнуты ли тонкие профили решетки, целы ли L-обрамление и замки каркаса. Поврежденный модуль заменяют совместимым изделием той же серии, размера, высоты и цвета. Модули с одинаковой надписью «600 × 600» могут различаться фактическими габаритами и опиранием.

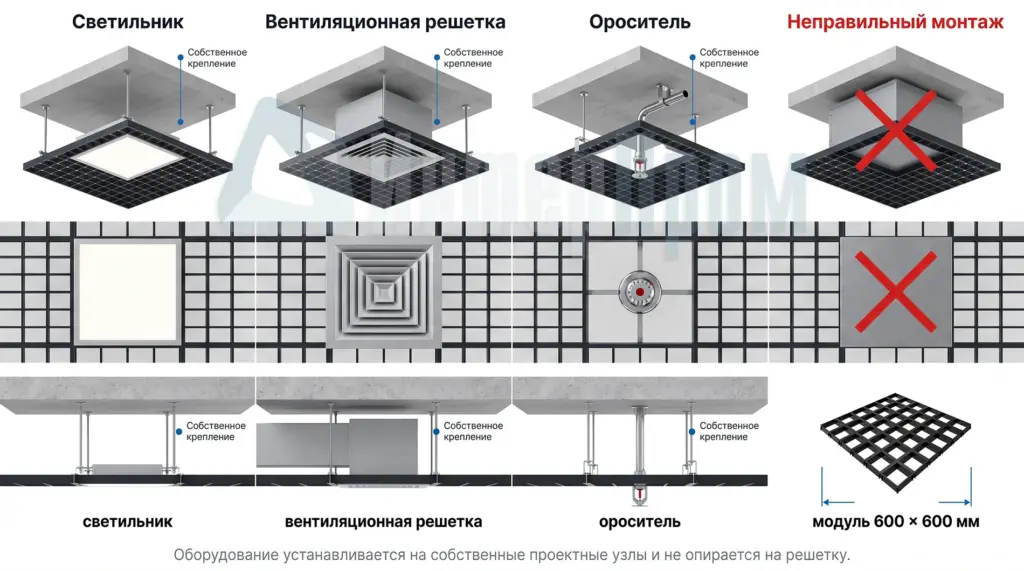

Светильники, вентиляция и пожарное оборудование

Открытая структура упрощает координацию инженерии, но не отменяет проектирования. Потолочный план должен показывать не только сетку, но и точные координаты всего оборудования.

Светильники

Светильник выбирают под систему GL15 или устанавливают как отдельный элемент на собственных креплениях к несущему основанию. Даже корпус формата 600 × 600 мм нельзя автоматически укладывать на Т-каркас: допустимую нагрузку и способ поддержки подтверждают проектом и инструкцией производителя.

Для линейных светильников проверяют ширину, длину, высоту корпуса, драйвер, отвод тепла и доступ для замены. Если световая линия пересекает несколько модулей, узел согласуют до заказа решеток, иначе на объекте появятся случайные вырезы и ослабленные края.

Вентиляция

Грильято не заменяет вентиляционную решетку и не является расчетным воздухораспределителем само по себе. Диффузоры, решетки и воздуховоды размещают по инженерному проекту. Открытость потолка учитывают в аэродинамическом расчете только по подтвержденным данным конкретной конфигурации.

Оросители и датчики

При спринклерном пожаротушении размер ячейки и положение оросителей согласуют с проектировщиком автоматической установки пожаротушения. На практике для открытых решеток инспекторы часто ориентируются на ячейку не меньше 100–150 мм, но это не универсальное разрешение: учитываются открытая площадь, высота профиля, расположение оросителей, препятствия и действующие требования проекта.

Датчики, громкоговорители, камеры и указатели тоже должны сохранять рабочие зоны обзора. Их нельзя прятать за профилем только ради симметричной раскладки.

Пожарная безопасность GL15

Металлическая основа не делает любой окрашенный Грильято автоматически конструкцией КМ0. Пожарная характеристика относится к конкретному изделию с определенным металлом, покрытием и комплектом документов.

Для стандартного окрашенного исполнения безопасная редакционная формулировка такая: класс пожарной опасности уточняется по сертификату конкретной серии и покрытия. При покрытии ПВХ или горючей краской класс будет не лучше КМ1; точное значение может быть КМ1–КМ5 и должно быть подтверждено документально.

Если проект требует строго КМ0 или НГ, ИнтерПром проверяет возможность исполнения без горючего лакокрасочного слоя — из ленты ЭЖК, алюмоцинка или нержавеющей стали — и запрашивает сертификат именно на выбранное изделие. По ориентировочному порядку стоимости сначала рассматривают ЭЖК, затем алюмоцинк и нержавеющую сталь. Материал нельзя назначать только по цене: важны коррозионная среда, внешний вид и доступность подтверждающих документов.

В актуальной карточке производителя отдельно указано исполнение GL15 НГ из неокрашенной оцинкованной стали толщиной 0,25 мм. Эту характеристику нельзя переносить на окрашенную алюминиевую или стальную решетку той же геометрии.

Влажность, конденсат и материал

Для GL15 проверяют не только решетку, но и полный комплект: Т-профили, подвесы, крепеж, пристенный уголок и покрытие. Алюминиевая решетка может выдерживать влажную среду, но это не означает, что обычный Т-каркас и стандартный подвес допустимы в тех же условиях.

На официальных страницах одной линейки одновременно встречается допуск для влажной зоны и ограничения по отдельным типам Т-систем и подвесов. Это не противоречие, а сигнал, что исполнение нужно собирать как систему. Для влажного помещения могут потребоваться оцинкованные или алюминиевые элементы, порошковое покрытие, нониус-подвесы и специальные фиксаторы — точный набор определяет документация выбранного решения.

Относительная влажность воздуха и прямое намокание — разные воздействия. Даже допуск 100% RH, если он указан для конкретного изделия, описывает влажность воздуха, а не постоянные струи, протечки или брызги. Для прямого контакта с водой устойчивость GL15 подтверждают отдельно; при отсутствии такого подтверждения выбирают другое проектное решение.

Акустика открытого потолка

Металлическая решетка обладает высоким звукоотражением и сама по себе почти не поглощает звук. Открытые ячейки позволяют звуку проходить в запотолочное пространство, но акустический эффект появляется только при наличии рассчитанного поглотителя — например, акустического слоя над решеткой, островов или баффлов.

Нельзя приписывать GL15 коэффициент звукопоглощения материала, расположенного выше, без испытаний всей сборки. На результат влияют открытость, высота подвеса, площадь поглотителя, расстояние до перекрытия и боковое распространение звука. Для переговорных, open space и учебных помещений акустику считают отдельно от выбора рисунка потолка.

Как монтируют Грильято GL15

Последовательность похожа на монтаж других модульных потолков на Т-системе, но добавляется сборка решеток из отдельных профилей. Работы выполняют по инструкции конкретного производителя.

Шаг 1. Подготовить план и основание

До разметки должны быть согласованы оси модулей, крайние поля, отметка потолка, светильники, вентиляция, оросители и зоны доступа. Перекрытие обследуют, непрочные участки удаляют, инженерные сети закрепляют независимо от потолка. Поскольку через открытые ячейки основание частично видно, его очищают и при необходимости окрашивают.

Шаг 2. Разметить периметр и подвесы

Лазерным уровнем переносят проектную отметку на стены, отмечают пристенный уголок, оси несущих профилей и точки крепления. Шаг подвесов берут из монтажной схемы, а крепеж назначают под фактическое основание.

Шаг 3. Собрать каркас Т-15

Монтируют несущие профили, затем поперечные элементы 1200 и 600 мм. До заполнения проверяют горизонт, прямоугольность ячеек, замки, положение подвесов и совпадение сетки с инженерным планом.

Шаг 4. Собрать решетки

Профили «мама» и «папа» соединяют пазами в заданной ориентации, после чего устанавливают L-обрамление. Тонкие элементы нельзя с усилием выгибать или забивать: повреждение кромки станет заметно в готовой плоскости.

Шаг 5. Установить модули и оборудование

Собранные решетки поднимают над каркасом и укладывают в ячейки Т-15. Светильники и инженерные элементы устанавливают по согласованным узлам. Если модуль фиксируется от подъема или ветровой нагрузки, применяют штатные клипсы выбранной системы.

Шаг 6. Провести приемку

Проверяют плоскость, регулярность сетки, одинаковое направление профилей, цвет, отсутствие вмятин и возможность снять контрольные модули. Заодно убеждаются, что оборудование не нагружает решетки и не блокирует обслуживание.

Ручная сборка делает монтаж Грильято более трудоемким, чем установку готовых металлических кассет. По практической оценке ИнтерПром стоимость монтажа решетчатой системы может быть на 50–100% выше кассетной, но фактическая разница зависит от ячейки, высоты, краев, количества оборудования и условий площадки.

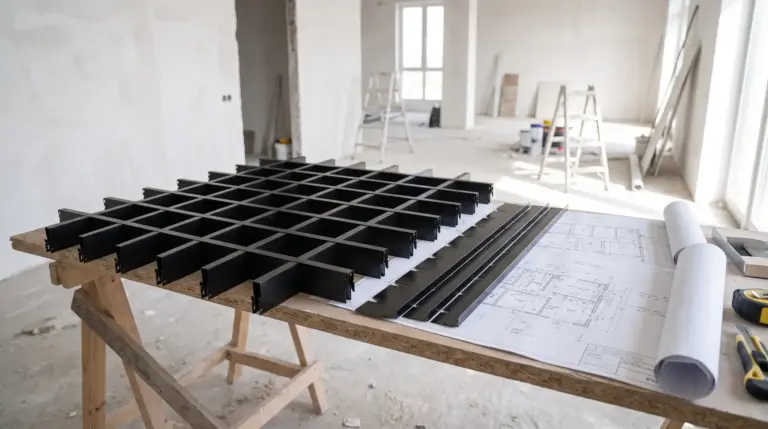

Как рассчитать GL15 для предварительной сметы

Площадь одной решетки 600 × 600 мм равна 0,36 м². Теоретический расход составляет 1 / 0,36 = 2,78 решетки на 1 м². Это коэффициент для сплошного регулярного поля, а не готовый заказ.

Таблица 7. Ориентировочный расход элементов по опубликованной схеме GL15

Для закупки сначала строят раскладку по реальным размерам помещения. Узкие крайние модули перераспределяют, отдельно считают колонны, ниши, фризы и переходы. Затем позиции переводят в целые детали и упаковки.

ИнтерПром рекомендует ориентироваться на запас около 5% для стандартной прямоугольной схемы и 10–15% для сложной геометрии. Это не универсальная прибавка ко всему комплекту: решетки, длинные профили, уголок, подвесы и крепеж имеют разные причины запаса. Профили «мама» и «папа» считают раздельно.

Почему ячейка влияет на стоимость

При одинаковой площади модуль 50 × 50 содержит 11 профилей каждого направления, а 75 × 75 — семь. Поэтому мелкая ячейка обычно требует больше металла, упаковки и времени сборки. Но цену нельзя вычислить только по количеству пластин: влияют высота и толщина профиля, алюминий или сталь, покрытие, цвет, каркас, подвесы, периметр, логистика и сложность монтажа.

Сравнивать предложения корректно в одной комплектации:

• решетки с указанной ячейкой и высотой;
• полный Т-каркас;
• подвесы и крепеж;
• пристенные элементы и фризы;
• оборудование и усиления;
• запас, упаковка и доставка;
• сборка и монтаж.

Дешевая цена за одну решетку может не учитывать каркас или относиться к другому металлу. В коммерческом предложении должны быть зафиксированы все параметры, по которым можно проверить эквивалентность.

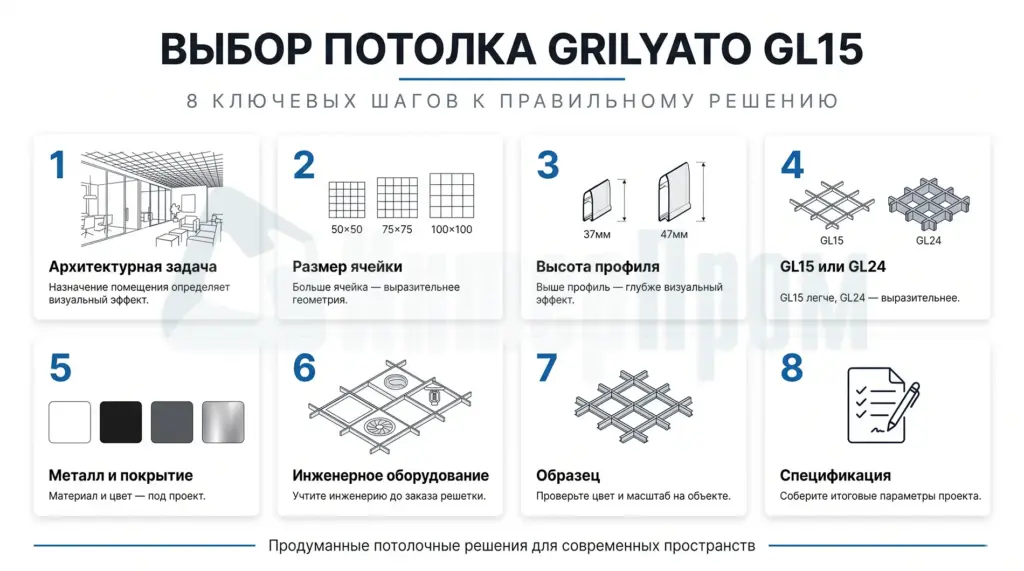

Как выбрать GL15: пошаговый алгоритм

Шаг 1. Зафиксировать архитектурную задачу

Определите, должна ли решетка стать заметным графическим элементом или почти раствориться на фоне темного перекрытия. Укажите основные точки обзора, высоту помещения и цвет инженерной зоны.

Шаг 2. Выбрать размер ячейки

Начните с требуемой просматриваемости. Для плотной плоскости сравните 50 × 50 и 60 × 60, для сбалансированной — 75 × 75 и 86 × 86, для открытой — 100 × 100 и крупнее. Проверьте свободный просвет, а не только номинальное число.

Шаг 3. Определить высоту профиля

В рассматриваемой линейке GL15 есть профили 37 и 47 мм. Более высокий вариант усиливает глубину и лучше перекрывает косой взгляд, но его совместимость с конкретной ячейкой, материалом и цветом нужно подтвердить.

Шаг 4. Сравнить GL15 и GL24

Сопоставьте ширину линий, доступный ряд ячеек и каркас. Не пытайтесь выбирать систему по предполагаемой прочности только из чисел 15 и 24: несущую способность подтверждает техническая документация.

Шаг 5. Назначить металл и покрытие

Учтите влажность, конденсат, коррозионную среду, пожарный класс и цвет. Проверьте документы на весь комплект, включая Т-профили, подвесы и крепеж.

Шаг 6. Совместить потолок с инженерией

Нанесите на один план решетки, светильники, диффузоры, оросители, датчики и зоны доступа. Скорректируйте оси до заказа, а не после поставки профилей.

Шаг 7. Сделать образец

Соберите фрагмент с выбранной ячейкой, высотой и цветом. Оцените его с входа, рабочих маршрутов и нижних площадок лестниц при штатном освещении.

Шаг 8. Подготовить полную спецификацию

Включите решетки, профили обоих направлений, L-обрамление, Т-каркас, подвесы, уголок, крепеж, фиксаторы, крайние элементы и запас. Зафиксируйте производителя и серию, чтобы на монтаже не смешали похожие детали.

Частые ошибки

Считать 15 мм размером ячейки

В маркировке GL15 число относится к видимой базе профиля. Ячейка указывается отдельно: например, GL15 75 × 75, высота 37 мм.

Сравнивать только номинальные ячейки

У GL15 и GL24 ячейка 75 × 75 имеет разный свободный просвет из-за базы 15 и 24 мм. Для визуального и инженерного сравнения нужно учитывать обе величины.

Выбирать по фотографии крупным планом

Снимок решетки не показывает реальную просматриваемость на высоте. Нужны общий вид, косой угол и образец при проектном освещении.

Оставлять перекрытие без подготовки

Через открытые ячейки видны отслоения, разноцветные трубы и случайные кабели. Основание и инженерную зону приводят в порядок до установки решеток.

Приравнивать окрашенный металл к КМ0

Пожарную характеристику подтверждают сертификатом точной серии и покрытия. Свойство не выводится из слова «металл».

Считать влажность воздуха прямым намоканием

Даже высокий показатель RH не разрешает постоянный контакт с водой. Отдельно проверяют решетку, каркас, подвесы, крепеж и покрытие.

Класть оборудование на каркас без расчета

Воздуховоды, лотки и тяжелые светильники должны иметь собственные крепления. Случайная нагрузка вызывает прогиб и блокирует съем модулей.

Смешивать GL15 разных систем

Совпадение ширины 15 мм и модуля 600 × 600 не гарантирует совместимость L-обрамления, Т-профиля и замков.

Считать материал только по площади

Коэффициент 2,78 решетки на квадратный метр не учитывает раскладку, края, колонны, фризы, упаковки и запас.

Не проверять доступ

Если над модулем проходит крупный воздуховод, решетку может быть некуда поднять и повернуть. Траекторию демонтажа проверяют на плане и на объекте.

Итог

Грильято GL15 — это разборный модульный потолок на видимой системе Т-15. Его ключевой признак — база профиля шириной 15 мм, а не размер ячейки. Отдельные решетки 600 × 600 мм собираются из профилей «мама» и «папа», обрамляются L-профилем и устанавливаются в каркас.

Для выбора важны сразу несколько параметров. Ячейка 50 × 50 формирует плотную сетку со свободным просветом около 35 мм, 75 × 75 дает примерно 60 мм и выглядит легче, а 100 × 100 и крупнее заметно раскрывают инженерную зону. Высокий профиль лучше работает при косом обзоре, темный цвет уменьшает контраст, а аккуратное темное перекрытие помогает визуально собрать всю композицию.

GL15 и GL24 нельзя сравнивать только по цифрам в названии. Нужно учитывать ширину линии, тип каркаса, высоту профиля, доступные ячейки и совместимость полного комплекта. Пожарные, влажностные, акустические и инженерные требования подтверждают проектом и документами на выбранную серию.

Рассчитать GL15 для конкретного объекта

Если нужно выбрать между ячейками 50 × 50, 75 × 75 и 100 × 100 мм, сравнить GL15 с GL24 или подготовить комплект под заданный пожарный класс, отправьте в ИнтерПром план помещения, отметку потолка, несколько разрезов и схему инженерных коммуникаций.

Специалист проверит раскладку, видимость технички с основных точек, совместимость решеток и Т-каркаса, рассчитает профили «мама» и «папа», подвесы, периметр и запас. Для сложного интерьера можно отдельно согласовать образец выбранной ячейки, высоты и цвета.

Следующий шаг — отправить план и получить спецификацию потолка GL15.
