Высота потолка Грильято: отступ от перекрытия и выбор профиля

Фраза «высота потолка Грильято» может означать три разные величины. Первая — отметка готовой решетки относительно пола. Вторая — расстояние от перекрытия до нижней плоскости потолка. Третья — высота самого профиля, из которого собраны ячейки. Эти параметры связаны, но не взаимозаменяемы: профиль 30 мм не означает, что весь потолок можно опустить всего на 30 мм.

Короткий ответ: универсальной минимальной высоты Грильято нет. Для предварительной компоновки простого участка без крупных коммуникаций можно закладывать отступ 100–150 мм. Если над решеткой находятся корпуса светильников, кабельные лотки и соединения, рабочий диапазон часто увеличивается до 150–300 мм. Крупные воздуховоды, клапаны и пересечения трасс могут потребовать 300 мм и более. Это не готовые монтажные нормы: точную отметку определяют по разрезу выбранной системы, нижней точке перекрытия, фактическим отметкам инженерии и траектории снятия элементов.

Высота профиля выбирается отдельно. Например, в актуальной линейке стандартного Грильято Albes указаны профили 30, 40 и 50 мм, у GL15 — 37 и 47 мм, у GL24 — 34 мм. У других систем и производителей размеры отличаются. Поэтому сначала выбирают конструкцию и координируют запотолочное пространство, а уже затем фиксируют в спецификации точную высоту профиля, тип подвеса и чистовую отметку.

Какие высоты есть у потолка Грильято

На плане потолка обычно видна только одна горизонтальная отметка. Для расчета этого недостаточно. Монтажнику нужны нижняя точка основания, верх и низ несущей системы, высота решетки, длина подвеса и положение оборудования. Архитектору дополнительно важна высота готового помещения. Если все эти величины назвать одним словом «высота», ошибка проявится уже при монтаже.

Таблица 1. Пять высот, которые нельзя смешивать

Отступ следует считать от самой низкой точки основания в рассматриваемой зоне. У монолитной плиты могут отличаться отметки участков, ребер, капителей и закладных. Если взять размер в удобной точке, часть каркаса может упереться в бетон, хотя среднее значение казалось достаточным.

Предварительный отступ рассчитывают так:

D = H₀,min − Hc

где D — отступ от перекрытия до чистовой плоскости, мм; H₀,min — отметка самой низкой точки перекрытия или строительной конструкции в зоне, мм; Hc — отметка нижней плоскости потолка, мм.

Например, нижняя точка плиты находится на отметке +4,120 м, а Грильято должен пройти на +3,850 м. Отступ равен 4120 − 3850 = 270 мм. Это еще не означает, что внутри доступны все 270 мм: часть пространства занимает высота решетки и несущих элементов.

Для предварительной оценки свободной зоны применима вторая формула:

Dfree ≈ D − hsys

где Dfree — ориентировочное свободное пространство над системой, мм; D — полный отступ, мм; hsys — фактическая вертикальная глубина выбранной потолочной системы от ее нижней плоскости до верхней точки, мм.

Если полный отступ равен 270 мм, а верхняя точка конкретной системы находится на 50 мм выше чистовой плоскости, ориентировочно остается 220 мм. Для рабочего проекта hsys берут с заводского разреза: высота отдельного профиля не всегда равна глубине всего узла.

Какой минимальный отступ нужен для Грильято

Минимальная высота потолка Грильято определяется не одним каталоговым числом, а самым жестким ограничением в конкретной точке. На чистом перекрытии им может оказаться высота узла подвеса и место для регулировки. Под воздуховодом отметку задает низ канала. Рядом со светильником важны корпус, драйвер, ввод кабеля и возможность замены. В зоне ревизии нужно оставить траекторию, по которой решетка или часть профилей снимается.

Практический ориентир 100–150 мм относится только к простой компоновке: ровное основание, компактная подвесная система, отсутствие высоких встраиваемых устройств и проверенный порядок сборки. Переносить это значение на весь объект нельзя. Даже в одном помещении отступ может локально меняться из-за балки, клапана, пересечения воздуховодов или перепада перекрытия.

Таблица 2. Предварительные диапазоны отступа от перекрытия

Диапазоны нужны для ранней оценки, когда рабочие чертежи инженерии еще не выпущены. Перед заказом потолка их заменяют конкретными отметками. Если поставщик указывает минимальный размер для своего подвеса, это значение относится к определенному узлу и не учитывает чужие светильники, воздуховоды или требования по обслуживанию.

Нельзя обещать монтаж в 50–70 мм только потому, что профиль решетки имеет высоту 30 или 40 мм. В таком зазоре может не поместиться регулировочный элемент, не останется хода для выравнивания, а модуль будет некуда поднять при обслуживании. Исключение возможно только для специально разработанного низкопрофильного узла, подтвержденного изготовителем и рабочим разрезом проекта.

Как рассчитать отметку потолка по инженерным сетям

Надежнее считать не «сколько сантиметров хочется потерять», а максимально допустимую отметку потолка под каждым препятствием. Для этого проектировщик получает исполнительные или координационные отметки низа воздуховодов, лотков, труб, клапанов и балок. Затем для каждого элемента задается согласованный технологический промежуток: он может требоваться для теплоизоляции, подключения, снятия крышки, доступа к приводу или демонтажа потолочного элемента.

Максимально возможную чистовую отметку можно предварительно определить так:

Hc,max = min(H₀,min − dsys; H₁,bottom − c₁; H₂,bottom − c₂; …)

где Hc,max — наибольшая допустимая отметка нижней плоскости Грильято, мм; H₀,min — нижняя отметка перекрытия, мм; dsys — требуемая глубина потолочного узла, мм; H₁,bottom, H₂,bottom — отметки низа отдельных препятствий, мм; c₁, c₂ — согласованные промежутки между препятствиями и потолочной плоскостью, мм; min означает выбор наименьшего из полученных значений.

Формула не назначает промежутки сама. Их берут из документации оборудования, требований смежных разделов и согласованного способа обслуживания. Если под воздуховодом не нужно поднимать решетку, промежуток может быть одним; если рядом находится ревизионный клапан или крупный разъем — другим.

Работать нужно по зонам, а не по одной цифре на все здание. В торговом зале низкая магистраль может проходить только вдоль одной стены. Иногда разумнее опустить локальный фрагмент, сформировать фриз или изменить маршрут сети, чем снижать потолок на всей площади. Такое решение сравнивают по архитектуре, стоимости, срокам и доступности обслуживания.

Чистовую отметку фиксируют только после следующих проверок:

1. Загружены актуальные разрезы архитектуры и всех инженерных разделов.
2. Отметки привязаны к одному уровню готового пола.
3. Учтены изоляция, фланцы, подвесы и выступающие части оборудования.
4. Проверены места пересечения трасс, а не только прямые участки.
5. Оставлено место на соединения, регулировку и предусмотренное обслуживание.
6. Светильники, воздухораспределители и другие устройства получили самостоятельные крепления.
7. Подтверждена траектория снятия решеток или отдельных элементов.

Высота подвеса сама по себе не определяет его тип. Выбор зависит от массы системы, основания, расчетной схемы и требований изготовителя. Для большого опуска могут понадобиться иные тяги, соединения или меры пространственной устойчивости, но назначать их только по фразе «высокий зал» нельзя.

Как учесть неровное перекрытие и локальные препятствия

Даже пустая потолочная зона редко имеет одну идеальную отметку. Монолитное перекрытие может быть наклонено, сборные плиты — различаться по уровню, а ребра, балки и капители — опускаться ниже основного поля. До расчета выполняют высотную съемку по сетке и отдельно фиксируют все выступающие конструкции. Чем сложнее геометрия, тем чаще должны быть контрольные точки.

За ноль принимают уровень готового пола, а не черновую стяжку и не случайную отметку на стене. Это особенно важно, если полы в соседних помещениях имеют разные покрытия или уклоны. Одинаковая отметка потолка относительно строительного основания может дать разную чистую высоту после устройства пола. На плане указывают абсолютную или условную отметку и явно подписывают, к какому уровню она относится.

Диапазон регулировки подвеса должен перекрывать фактический разброс основания с рабочим запасом. Нельзя заказать все тяги по одному номинальному отступу, а затем обнаружить, что у балки они слишком длинные, а у высокой части плиты не хватает хода. При этом запас длины не должен превращаться в импровизированное соединение: допустимые способы удлинения и обрезки берут из документации выбранной системы.

Локальное препятствие не всегда требует опускать весь потолок. Возможны четыре проектных решения: поднять или перенести сеть, сделать отдельную пониженную зону, обойти препятствие фризом либо принять одну нижнюю отметку на всем поле. Выбор зависит от площади проблемного участка, ритма решетки, положения стен и витрин, стоимости переделки инженерии и заметности перепада.

У локального понижения есть собственные узлы. Нужно оформить вертикальную грань, состыковать модульную сетку двух уровней, сохранить независимое крепление оборудования и предусмотреть доступ в обе зоны. Если переход пересекает регулярный рисунок без привязки к осям, небольшая экономия высоты может обернуться сложной подрезкой и визуально случайной линией.

Перед выпуском заказа полезно построить не только продольный, но и поперечный разрез через самое низкое место. В узком коридоре критичным часто становится пересечение воздуховода и лотка, в торговом зале — магистраль у колонны, в холле — балка возле входа. Именно этот разрез, а не средняя высота помещения, определяет достижимую чистовую отметку.

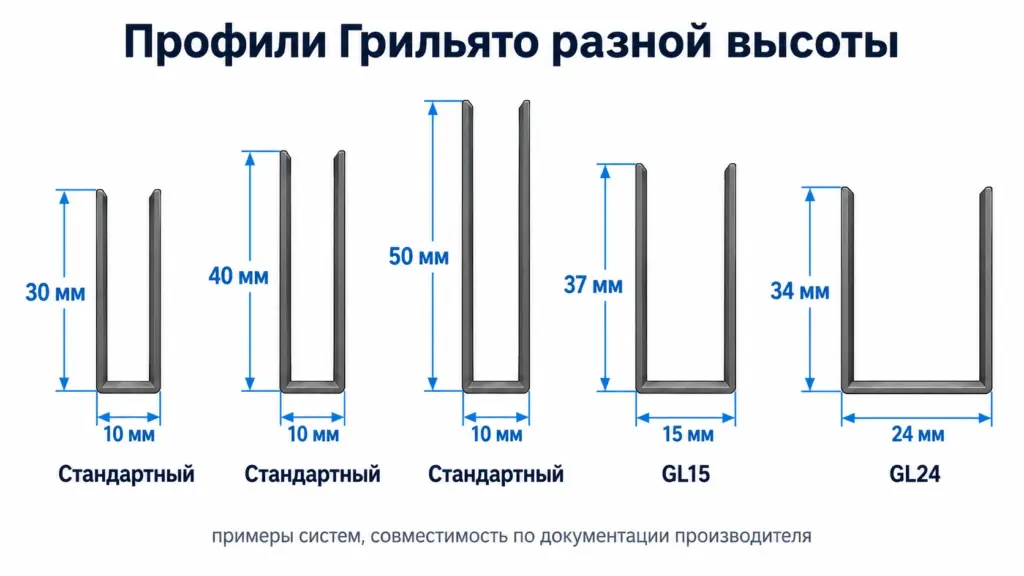

Высота профиля: 30, 40 или 50 мм

Запрос «грильято высота ячейки 30 мм» обычно описывает не ячейку, а вертикальный размер профиля. Ячейка измеряется в плане — например, 50 × 50 или 100 × 100 мм. Высота 30 мм относится к стенке U-образного элемента. Еще один отдельный параметр — база, то есть ширина нижней видимой грани.

У Грильято нет единой линейки профилей для всех конструкций. Стандартная система одного производителя может иметь варианты 30, 40 и 50 мм, модульная GL15 — 37 и 47 мм, GL24 — 34 мм, пирамидальная — 35 и 42,5 мм. Эти размеры нельзя собирать в произвольный комплект: профиль, направляющие, решетка, замки и подвесная система должны относиться к совместимому исполнению.

Таблица 3. Примеры высоты профиля в действующих системах

Таблица показывает, почему в спецификации недостаточно написать «профиль 40». Нужно указать производителя, наименование системы, ячейку, базу, высоту, материал, цвет, модуль и совместимую несущую часть. Подробно влияние геометрии разобрано в материале про высоту профиля грильято.

Профиль 30 мм не всегда нужен ради экономии высоты помещения. Если нижняя плоскость уже назначена, замена 40 мм на 30 мм освобождает сверху только 10 мм и никак не поднимет потолок, когда отметку задает воздуховод на 300 мм ниже плиты. При этом изменятся внешний вид, жесткость конкретной решетки и совместимость деталей. Несущую способность нельзя оценивать по одной высоте стенки: влияют форма, металл, толщина, замки, шаг подвесов и заводская схема.

Профиль 40 мм часто воспринимается как привычная геометрия классического Грильято, но это не отраслевой обязательный стандарт. Профиль 50 мм усиливает глубину рисунка и может лучше перекрывать косые линии обзора. Однако он не делает потолок непрозрачным и не заменяет аккуратную организацию инженерии.

Низкий профиль полезен там, где потолок расположен сравнительно близко к наблюдателю и требуется более легкий рисунок. Например, CESAL отдельно рекомендует систему Urban с профилем 27 мм для помещений, где подвесная плоскость находится не выше 3–3,5 м от пола. Это рекомендация для конкретной серии, а не правило, по которому все низкие помещения должны получать профиль 27 или 30 мм.

Как высота профиля связана с размером ячейки

Высокая стенка сильнее перекрывает взгляд, направленный через ячейку под острым углом. Меньший просвет дает похожий эффект: линий в поле зрения становится больше. Поэтому профиль, ячейку и базу рассматривают вместе. Отдельная цифра не отвечает на вопрос, насколько заметны воздуховоды с уровня входа, эскалатора или рабочего места.

Для сравнения геометрии можно использовать условный коэффициент бокового экранирования:

K = h / (a − b)

где K — безразмерное сравнительное отношение; h — высота профиля, мм; a — номинальный шаг квадратной ячейки, мм; b — ширина видимой базы, мм.

Чем больше K, тем большую долю чистого просвета занимает высота стенки и тем сильнее она способна ограничить косой обзор. Это редакционный геометрический показатель, а не паспортная характеристика производителя, коэффициент светопропускания или подтвержденная «непрозрачность». Он не учитывает цвет, освещение, направление профилей и фактическую точку наблюдения.

Таблица 4. Как меняется условное отношение высоты к просвету

Расчеты относятся к условным сочетаниям и не подтверждают, что каждое из них выпускается в нужном материале и цвете. Доступность сверяют с карточкой выбранной серии. Сам размер ячейки грильято также влияет на расход профилей, массу, цену и согласование оборудования, поэтому выбирать его только ради скрытия коммуникаций нельзя.

Высота готовой плоскости над полом меняет восприятие не меньше. В высоком зале одна и та же сетка видна под меньшим углом и кажется плотнее, а мелкий рисунок может визуально потеряться. В низком коридоре зритель находится ближе к профилям, поэтому видит и их глубину, и детали над ними. Производительская рекомендация по высоте установки полезна как отправная точка, но макет на проектной отметке дает более надежный ответ.

Цвет запотолочной зоны тоже нельзя исключать из расчета. Черная матовая плита, воздуховоды и лотки дают меньше контраста за графитовой решеткой. Светлое основание над черным потолком, наоборот, подчеркивает каждое отверстие. Окраска коммуникаций согласуется заранее и не должна мешать маркировке, обслуживанию или требованиям к оборудованию.

Как тип Грильято влияет на общую высоту системы

Классическое, модульное, пирамидальное, разноуровневое и Грильято-жалюзи отличаются не декоративным названием, а геометрией и способом сборки. У классической решетки заполнение и несущие направляющие могут выглядеть как единое поле. У GL15 и GL24 готовые модули устанавливаются в видимую Т-систему. В разноуровневом варианте направляющая намеренно выступает относительно внутреннего заполнения. У жалюзи профили разных направлений могут иметь разную высоту.

Поэтому одинаковый нижний уровень не означает одинаковое положение верхней точки. В стандартной решетке высота профилей может быть 30, 40 или 50 мм. В опубликованной карточке разноуровневого Albes внутренние профили имеют высоту 30 мм, а направляющие — 50 мм. У варианта жалюзи указаны профили 50 и 30 мм для разных направлений. Для координации берут максимальную высоту элемента в узле.

Пирамидальное Грильято нельзя описывать как обычный U-профиль другой высоты. Его кромка отклонена по вертикали, что формирует перспективный рисунок и сильнее ограничивает косой обзор. GL15 и GL24 тоже нельзя выбирать по высоте стенки в отрыве от Т-15 или Т-24. Обзор конструкций и их назначения собран в статье про виды грильято.

Выбор типа может изменить:

• положение верхней точки системы при той же чистовой отметке;
• способ опирания и шаг несущих элементов;
• траекторию снятия отдельной решетки;
• видимость границ модулей;
• совместимость со светильниками и другими вставками;
• перечень профилей, подвесов и периметральных деталей.

Менять вид Грильято после координации инженерии рискованно. Даже если нижняя плоскость остается на прежнем уровне, другой профиль может занять дополнительное место сверху или потребовать иной каркас. Замена оформляется с повторной проверкой разрезов и спецификации.

Что занимает место над решеткой

Открытая структура Грильято создает впечатление, что инженерные системы можно расположить почти вплотную к решетке. Технически пространство остается ограниченным. Нужно разместить подвесы самого потолка, крепления оборудования, кабельные вводы, арматуру, приводы, теплоизоляцию и участки для обслуживания. Кроме того, хаотично расположенные детали будут видны через ячейки.

Таблица 5. Что проверить над потолком до назначения отметки

Светильник может совпадать с модулем 600 × 600 мм, но совпадение габарита не доказывает, что каркас рассчитан на его массу. Способ поддержки задают проект и документация оборудования. Тяжелые корпуса, воздухораспределители и инженерные устройства закрепляют к несущему основанию независимо от декоративной решетки.

Для обслуживания Грильято часть элементов снимают. В модульной системе решетку обычно поднимают, смещают и вынимают; в классической конструкции порядок зависит от расположения направляющих и замков. Инструмент часто не нужен, однако свободная траектория все равно нужна. Если сразу над модулем проходит широкий канал, доступ через эту точку может оказаться невозможным.

Положение спринклеров, пожарных извещателей и систем дымоудаления определяет профильный проект. Геометрическая открытость решетки не подтверждает автоматически нормативную совместимость. То же относится к вентиляции: доля открытых отверстий не заменяет аэродинамический расчет, а высокий профиль может влиять на течение воздуха иначе, чем тонкая плоская сетка.

Пример расчета высоты Грильято

Рассмотрим условный торговый зал. Все отметки даны от уровня готового пола. Самая низкая точка плиты — +4,200 м. Под плитой проложены воздуховод с низом на +3,880 м и кабельный лоток с низом на +4,020 м. Для выбранной потолочной системы проектировщик подтвердил минимальную глубину узла 120 мм. Для светильника с подключением требуется 180 мм над чистовой плоскостью.

Проектом обслуживания в этом примере согласовано оставить 80 мм под воздуховодом и 100 мм под лотком. Эти значения условны: на реальном объекте их заменяют требованиями изготовителя оборудования и смежных разделов.

Таблица 6. Проверка ограничений в расчетном примере

Минимум среди первых четырех значений равен +3,800 м. Чтобы не выставлять потолок «впритык», в примере дополнительно закладывается координационный запас 40 мм на допуски монтажа и неровность основания. Поэтому чистовая отметка назначена на +3,760 м. Фактический отступ от самой низкой точки плиты составляет 4200 − 3760 = 440 мм.

Профиль высотой 30 мм не сократил бы этот отступ до 30 мм: отметку задает воздуховод. Выбор между профилями 30, 40 и 50 мм здесь влияет преимущественно на внешний вид и верхнюю точку самой решетки. Для условного проекта после просмотра образца выбрали стандартный профиль 40 мм с ячейкой 75 × 75 мм. Это решение нельзя автоматически переносить на другой зал.

Если воздуховод удается поднять или перенести, расчет повторяют. Изменение одной трассы может вернуть 100–200 мм высоты всему помещению, но перенос сравнивают со стоимостью, уклонами, доступом и требованиями инженерного проекта. Иногда локальное понижение экономичнее, чем переделка магистрали.

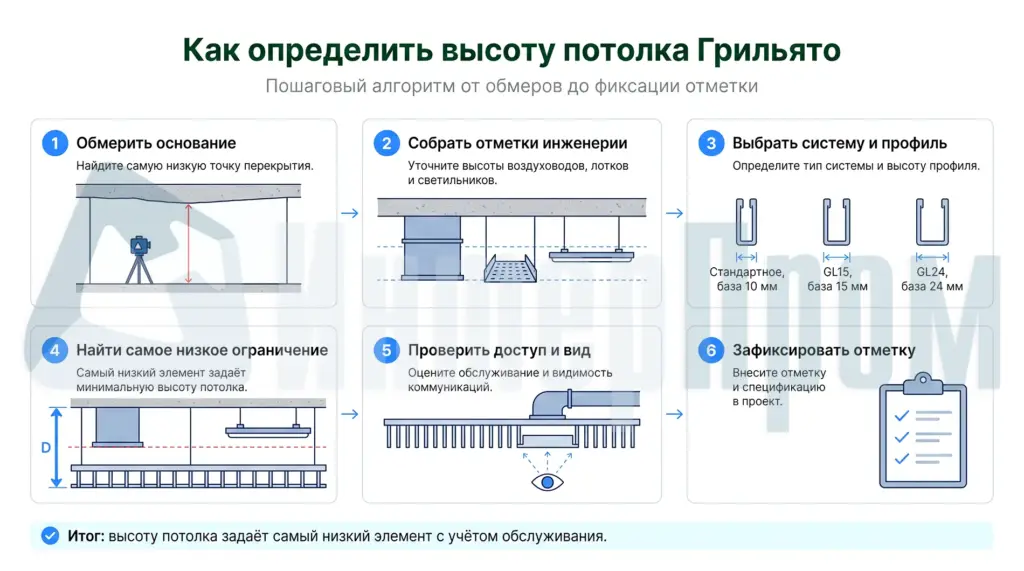

Как выбрать отметку и профиль: порядок работы

Высота потолка согласуется на стыке архитектуры, инженерии и поставки. Если каждая сторона работает отдельно, архитектура назначает слишком высокую отметку, инженеры занимают тот же объем, а поставщик узнает о коллизии после доставки. Последовательная проверка снижает этот риск.

1. Обмерить основание. Зафиксировать не только общую высоту, но и нижние точки балок, капителей, перепады и отклонения плиты.
2. Собрать инженерную модель. Получить отметки оборудования с изоляцией, креплениями, соединениями и зонами обслуживания.
3. Определить желаемую чистовую высоту. Проверить пропорции помещения, двери, витрины, перегородки, навигацию и смежные потолки.
4. Выбрать точную систему Грильято. Зафиксировать тип конструкции, модуль, ячейку, базу и доступную высоту профиля.
5. Получить заводской разрез. Проверить полную глубину, подвесы, периметр и верхнюю точку, а не только декоративный профиль.
6. Наложить ограничения. Рассчитать допустимую отметку под каждым препятствием и найти самое низкое значение.
7. Проверить доступ. Смоделировать снятие решетки, замену драйвера, открывание клапана и ревизию лотка.
8. Оценить вид снизу. Проверить основные маршруты, цвет верхней зоны и полноразмерный образец на проектной высоте.
9. Закрепить решение в документации. Выдать отметки на планах и разрезах, спецификацию системы и границы ответственности смежников.

На больших объектах одной контрольной отметки недостаточно. Нужны разрезы по входам, коридорам, зонам с магистралями и перепадам. Ведомость помещений должна совпадать с планом потолков: иначе одинаковая маркировка может скрывать разные системы или высоты.

Высота Грильято в низких и высоких помещениях

В низком помещении задача обычно состоит не в том, чтобы любой ценой сократить профиль на 10 мм, а в том, чтобы убрать коллизии и сохранить максимально высокую чистовую плоскость. Помогают компактные корпуса светильников, организованные трассы, отсутствие необоснованных пересечений и ранний выбор системы. Черновое перекрытие при этом остается видимым через ячейки, поэтому его состояние и цвет проектируют вместе с потолком.

Для отметки до 3–3,5 м можно рассматривать меньшую ячейку и низкий профиль конкретной серии, если это соответствует архитектуре. Более плотная решетка ограничивает косой обзор, но увеличивает количество металла и может стоить дороже. Слишком мелкая сетка в узком коридоре способна выглядеть тяжело, поэтому решение проверяют образцом.

В высоком зале, особенно на отметке от 6 м и более, профиль и ячейка воспринимаются иначе. Мелкие линии могут сливаться, а крупная ячейка — соответствовать масштабу пространства. Одновременно растет длина подвесов и значение пространственной устойчивости системы. Тип подвеса, крепеж и возможное раскрепление назначают расчетом для выбранной конструкции и основания, а не по одной высоте от пола.

Высокое расположение не гарантирует, что коммуникации исчезнут. Светлый воздуховод, освещенный сверху, заметен и за черной решеткой. Крупные блестящие поверхности отражают свет, а хаотичные трассы нарушают регулярный рисунок. Для ответственного интерьера полезен фрагмент не только самой решетки, но и оформленной запотолочной зоны.

Частые ошибки при выборе высоты

Принимать 30 мм за минимальный отступ

30 мм может быть высотой профиля, но не полной глубиной подвесной системы. Над профилем остаются несущие элементы, крепление, регулировка и монтажное пространство.

Считать от ровной точки перекрытия

Отступ проверяют от самой низкой точки каждой зоны. Балка или локальный наплыв бетона может уменьшить доступную высоту на десятки миллиметров.

Назначать отметку до инженерной координации

Воздуховод, клапан или кабельный лоток часто находится ниже предполагаемой плоскости. Перенос после монтажа обходится дороже, чем совместный разрез на стадии проекта.

Поднимать потолок вплотную к оборудованию

Физическое отсутствие пересечения еще не означает, что узел можно собрать и обслуживать. Нужны место для разъемов, крышек, инструмента и снятия элементов.

Выбирать подвес только по длине

Конструкция зависит от нагрузки, основания, схемы каркаса и документов производителя. Длинный элемент не заменяет расчет устойчивости, а короткий не гарантирует минимальный узел.

Опирать оборудование на решетку

Грильято является декоративной потолочной системой, а не универсальной несущей площадкой. Светильники и инженерные устройства получают предусмотренную проектом поддержку.

Обещать доступ без демонтажа

Чтобы добраться до коммуникаций, часть решеток или профилей снимают. Обычно операция выполняется быстро и без инструмента, но над элементом должна оставаться свободная траектория.

Менять профиль без повторной проверки

Переход с классического 40-миллиметрового профиля на GL15, GL24 или пирамидальную систему меняет не одну цифру, а весь узел. Требуется повторная координация каркаса, верхней точки и спецификации.

Что должно быть в проекте и заявке поставщику

Правильно рассчитанная высота должна быть воспроизводима: другой специалист открывает чертеж и понимает, от какой плоскости дан размер, какая система установлена и что находится над ней. Одной записи «Грильято h = 300» для этого недостаточно.

Таблица 7. Чек-лист проекта высоты потолка Грильято

До заказа полезно запросить у поставщика заводской разрез выбранной системы, монтажную инструкцию, перечень совместимых подвесов и актуальные документы именно на указанное исполнение. Если меняется материал или покрытие, проверяют не только цвет и срок, но и технические характеристики полного комплекта.

На приемке контролируют нижнюю плоскость лазерным уровнем, прямолинейность рисунка, примыкания, отсутствие случайной нагрузки от оборудования и доступ к согласованным ревизионным точкам. Фактические отметки желательно перенести в исполнительную документацию: они понадобятся при замене светильников и переустройстве инженерных сетей.

Как проверить высоту до заказа и после монтажа

Проверку удобно разделить на три момента: до заказа материалов, перед закрытием потолочной зоны и на итоговой приемке. На каждом этапе доступна разная информация. До заказа еще можно без больших потерь изменить профиль, трассу или отметку. После сборки каркаса легко проверить горизонт, но дорого переделывать низко проложенный воздуховод. После установки всех решеток основная задача — подтвердить соответствие согласованному проекту и сохранить сведения для эксплуатации.

До заказа сопоставляют архитектурный план, обмеры и инженерную модель. На объекте лазером проверяют несколько характерных точек, а не одну высоту у входа. Отдельно измеряют балки, пересечения трасс, корпуса клапанов и нижние части подвесов инженерного оборудования. Затем на разрез наносят полную глубину выбранной системы. Если техническая карточка показывает только профиль решетки, у поставщика запрашивают узел с несущей частью и подвесом.

Полезен контрольный участок в месте, где одновременно видны решетка, светильник и запотолочная зона. Макет оценивают с реальных маршрутов: от двери, стойки, лестницы, эскалатора или рабочего места. Образец, лежащий на столе, не показывает косой обзор и масштаб рисунка. Если проект сравнивает два профиля, их устанавливают на одной отметке и с одинаковым фоном — иначе высота, цвет и освещение смешаются в одном впечатлении.

Перед закрытием потолочной зоны проверяют, что инженерные трассы завершены, закреплены независимо и не заходят в траектории подвесов. Монтажники отмечают чистовую плоскость на стенах лазером, сверяют периметр и собирают контрольный участок каркаса. На этой стадии нужно фактически попробовать снять предусмотренный модуль рядом с ревизионной точкой. Нарисованный зазор может оказаться бесполезным, если решетку блокирует консоль, привод клапана или пучок кабелей.

Любое изменение инженерии после согласования должно возвращаться в координацию. Перемещенный на 100 мм лоток способен перекрыть подвес или доступ к светильнику, даже если сам потолок остается на прежней отметке. Исправлять такие изменения подрезкой несущего профиля, удалением подвеса или опиранием оборудования на решетку нельзя.

На приемке измеряют отметку в нескольких зонах и проверяют не только среднее значение, но и отсутствие заметных ступеней и провисаний. Смотрят на прямолинейность ячеек, сопряжение с периметром, положение светильников и сохранность покрытия. Все согласованные ревизионные точки открывают повторно: элемент должен сниматься и возвращаться без деформации соседних профилей.

Исполнительная схема особенно важна для открытого потолка. На ней отмечают фактические высоты, расположение скрытых клапанов, драйверов и отключающих устройств, а также модули, через которые предусмотрен доступ. Тогда следующая обслуживающая бригада не будет разбирать потолок наугад и нагружать решетку инструментом.

Вывод

Высота потолка Грильято складывается не из одной цифры. Чистовая отметка определяет высоту помещения, отступ от перекрытия вмещает систему и инженерные сети, а высота профиля формирует глубину решетки. Профиль 30 мм не равен отступу 30 мм, а ориентир 100–150 мм применим только к простой, заранее проверенной зоне.

Расчет начинают с самой низкой точки основания и фактических отметок оборудования. Затем выбирают точную систему, проверяют ее полную глубину, самостоятельные крепления устройств и доступ к коммуникациям. Если потолок ограничивает воздуховод, замена профиля 40 мм на 30 мм проблему не решит. Если инженерия организована, правильное сочетание ячейки, базы, профиля и цвета позволяет сохранить и полезную высоту, и аккуратный вид.
