Вопрос «сколько светильников Armstrong нужно на комнату» кажется арифметическим: взять площадь и разделить на условные 4–5 м². Такой способ иногда случайно даёт приемлемое число, но не объясняет, будет ли светло на рабочем столе, не появятся ли тёмные полосы между приборами и не окажется ли потолок зрительно перегруженным. Два помещения одинаковой площади могут требовать разного света из-за назначения, высоты, цвета поверхностей, расположения рабочих мест и фотометрии выбранной модели.
Расчёт состоит из двух связанных задач. Сначала определяют, сколько светового потока требуется для заданной поддерживаемой освещённости. Затем полученное число проверяют в пространственной модели и размещают на сетке Armstrong вместе с вентиляцией, датчиками, оросителями, перегородками и рабочими зонами. Формула даёт отправную точку, а не готовый рабочий проект.
В статье рассмотрено общее освещение модульными светильниками, которые занимают ячейку потолка. Нормируемые параметры выбирают по назначению конкретного помещения и действующей нормативной документации. Электрические цепи, аварийный свет и крепления проектируют специалисты соответствующего профиля.
Короткий ответ. Предварительное количество одинаковых светильников Armstrong можно определить методом светового потока: требуемую поддерживаемую освещённость умножают на площадь и делят на световой поток одного прибора, коэффициент использования и коэффициент эксплуатации. Результат округляют вверх, затем корректируют под симметричную сетку и проверяют расчётом освещённости, равномерности и блескости. Для условного офиса площадью 36 м² при 300 лк, световом потоке 3600 лм, коэффициенте использования 0,60 и коэффициенте эксплуатации 0,80 формула даёт 7 приборов; для ровной схемы 2 × 4 принимают 8 и проверяют модель. Правило «один светильник на столько-то квадратных метров» без этих данных ненадёжно.

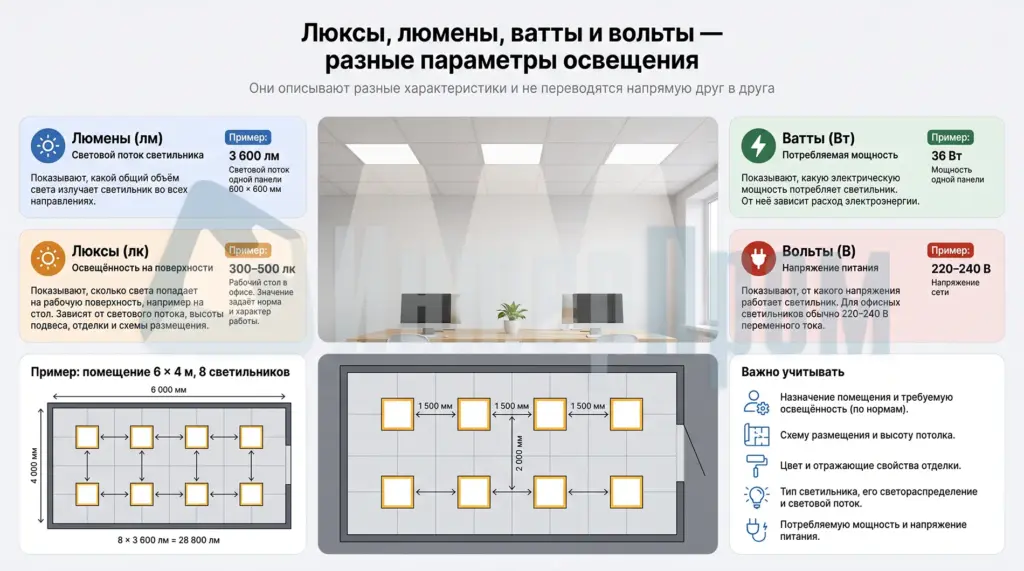

Что именно считают: люксы, люмены, ватты или вольты
Главная причина ошибочного расчёта — смешение разных физических величин. Освещённость измеряют в люксах на выбранной поверхности, световой поток светильника — в люменах, потребляемую мощность — в ваттах, напряжение питания — в вольтах. Ни ватт, ни вольт не показывает напрямую, насколько светло будет на столе.
Один люкс — это один люмен светового потока, распределённый по одному квадратному метру поверхности. Но светильник излучает не только вниз в расчётную точку: поток распределяется по углам, часть света теряется в оптике и помещении, а со временем результат меняют загрязнение и старение. Поэтому простое деление «люмены на площадь» завышает ожидаемую освещённость.
Таблица 1. Параметры, которые нельзя подменять друг другом
| Параметр | Обозначение и единица | Что описывает | Как используется при выборе |
|---|---|---|---|
| Освещённость | E, лк | сколько светового потока приходится на единицу площади в заданной точке или в среднем по расчётной поверхности | сравнивается с требуемым значением для помещения и зрительной задачи |
| Световой поток светильника | Φсв, лм | полный поток, выходящий из конкретного прибора | входит в предварительную формулу количества; берётся из паспорта светильника, а не светодиодного модуля отдельно |
| Потребляемая мощность | P, Вт | электрическую мощность одного прибора | нужна для установленной мощности, группировки цепей и оценки энергопотребления; сама по себе не показывает количество света |
| Напряжение питания | U, В | электрическое напряжение на входе прибора или драйвера | проверяется для совместимости с сетью; не участвует в расчёте освещённости |
| Световая отдача | лм/Вт | отношение светового потока к потребляемой мощности | помогает сравнить эффективность, но не заменяет фотометрию и проверку комфорта |
| Цветопередача | Ra | насколько естественно выглядят цвета при данном источнике | выбирается по назначению помещения и нормативным требованиям |
| Объединённый показатель дискомфорта | UGR | риск слепящего действия установки для заданной геометрии и наблюдателя | проверяется для всей схемы, а не только по рекламной строке на коробке |
| Коэффициент пульсации | Kп, % | изменение освещённости во времени | оценивается по требованиям объекта и характеристикам драйвера |
Мощность особенно опасно использовать как замену световому потоку. Два светодиодных прибора по 36 Вт могут иметь разную эффективность, оптику, степень рассеивания и фактический поток. И наоборот, более современная модель меньшей мощности способна дать столько же или больше люменов. Для расчёта нужен фотометрический файл или хотя бы достоверный световой поток точного артикула.
Размер тоже не задаёт яркость. Название «светильник 600 × 600» обычно означает совместимость с номинальным модулем потолка, тогда как фактический корпус может иметь габарит около 595 × 595 мм. У другой модели отличаются глубина, рамка и драйвер. Эти нюансы разобраны в материале про размер светильника Armstrong, а в светотехнической ведомости нужно указывать точный артикул.

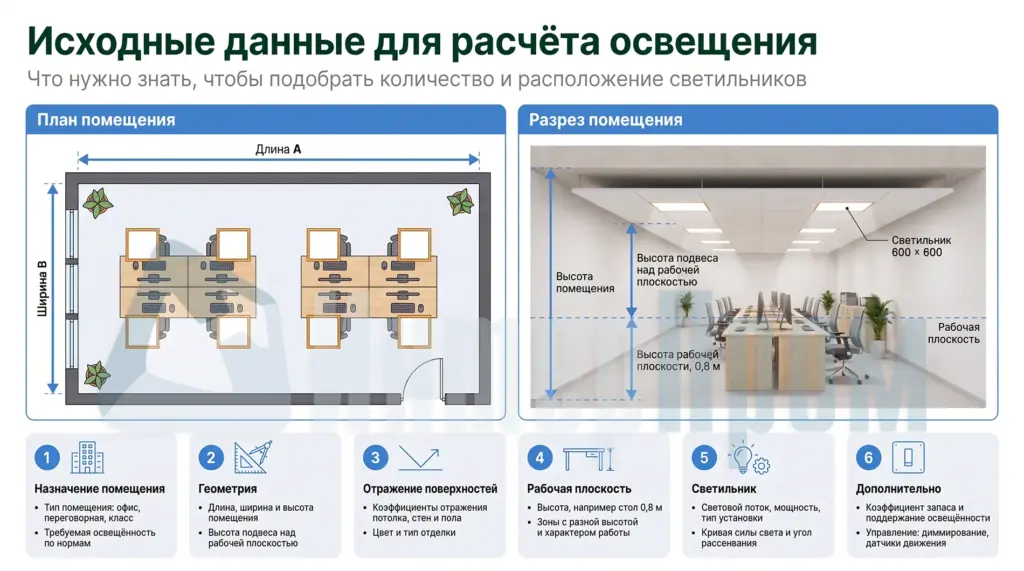

Какие исходные данные нужны до расчёта
Расчёт начинают не с каталога, а с помещения и задачи. Если известна только площадь, можно получить лишь очень грубый диапазон. Для рабочего результата нужны план, разрез, назначение зон, характеристики поверхностей и паспорт выбранного прибора.
Сначала задают расчётную поверхность — плоскость, на которой должна обеспечиваться освещённость. В офисе это может быть горизонтальная рабочая плоскость на высоте стола, в коридоре — пол, у доски или стеллажей — вертикальная поверхность. Значение «300 лк» без указания плоскости и типа показателя неоднозначно.
Затем определяют монтажную высоту светильников над расчётной поверхностью. Это не просто высота комнаты: нужно вычесть отметку подвесного потолка и высоту рабочей плоскости. Чем больше расстояние, тем шире пятно света и тем меньше освещённость непосредственно под прибором при прочих равных.
Таблица 2. Исходные данные для расчёта светильников Armstrong
| Исходные данные | Что зафиксировать | Почему это влияет на результат | Где получить |
|---|---|---|---|
| Назначение помещения | офис, проектный зал, коридор, переговорная, торговая или иная зона; характер зрительной работы | определяет требуемую освещённость, UGR, Ra и другие показатели | задание на проектирование и применимые нормы |
| Геометрия | длину, ширину, форму, площадь, высоту до перекрытия и отметку потолка | влияет на число приборов, монтажную высоту, распределение и крайние зоны | обмерный план и разрез |
| Расчётная поверхность | положение, высоту и границы рабочей зоны | освещённость на столе и на полу — разные результаты | функциональный план помещения |
| Отражения | коэффициенты или обоснованные значения для потолка, стен, пола, мебели | светлые и тёмные поверхности по-разному возвращают свет в помещение | ведомость отделки, образцы и светотехническая модель |
| Светильник | точный артикул, световой поток, мощность, кривая силы света или фотометрический файл, габарит, UGR для условий применения | модели одного формата 600 × 600 мм не являются светотехнически одинаковыми | паспорт и файл производителя |
| Эксплуатация | загрязнение, интервалы очистки, деградацию потока и плановое обслуживание | определяет коэффициент эксплуатации и запас на весь расчётный период | эксплуатационное задание и методика расчёта |
| Рабочие места | столы, экраны, стойки, стеллажи, проходы и сменные планировки | свет должен соответствовать реальной задаче, а не только геометрическому центру комнаты | расстановка мебели и технологическое задание |
| Дневной свет и управление | окна, стороны света, датчики, группы включения, диммирование | влияют на сценарии и энергопотребление, но не отменяют проверку искусственного освещения | архитектурный проект и раздел автоматизации |
| Инженерное оборудование | вентиляционные решётки, датчики, камеры, громкоговорители, оросители и люки | занимает модули и может изменить симметричную раскладку | сводный план потолка и инженерные разделы |
| Электрическая часть | напряжение, мощность, коэффициент мощности, пусковой ток, аварийный режим | нужна для группировки, аппаратов защиты, кабелей и управления | паспорт светильника и электротехнический проект |
Коэффициенты отражения не стоит выбирать на глаз как постоянные «70/50/20» для любого объекта. Белая новая плита, тёмные стены, стеклянные перегородки и открытые стеллажи формируют разную световую среду. Если отделка ещё не выбрана, проектировщик задаёт предположение и прямо фиксирует его в расчёте.
Как выбрать требуемую освещённость
Требуемое значение не берут из универсальной интернет-таблицы «для всех офисов». В СП 52.13330.2016 оно связано с назначением помещения, системой освещения, плоскостью нормирования и характером зрительной работы. Рядом с освещённостью документ задаёт и качественные показатели: ограничение блескости, цветопередачу и пульсацию там, где они нормируются.
Для административных помещений приложение Л СП содержит, например, 300 лк при общем освещении кабинетов и рабочих комнат на горизонтальной плоскости 0,8 м, 500 лк для проектных и чертёжных залов и 200 лк для конференц-залов. Главные коридоры и проходы оцениваются на полу и имеют другое значение. Это примеры строк документа, а не готовая спецификация для любого объекта: до расчёта нужно найти точную строку для фактического назначения и проверить действующую редакцию с изменениями.
Таблица 3. Примеры показателей из СП 52.13330.2016 для предварительного задания
| Помещение из приложения Л | Плоскость нормирования | Освещённость при общем освещении | Дополнительные показатели в той же строке | Как использовать |
|---|---|---|---|---|
| Кабинеты и рабочие комнаты, офисы, представительства | горизонтальная, 0,8 м | 300 лк | UGR не более 21, Kп не более 15%, Ra не менее 80 | как исходное значение только при совпадении назначения и условий |
| Проектные залы, конструкторские и чертёжные бюро | горизонтальная, 0,8 м | 500 лк | UGR не более 21, Kп не более 10%, Ra не менее 80 | для более требовательной зрительной работы, а не как «улучшенный офис» по желанию |
| Помещения для посетителей, экспедиции | горизонтальная, 0,8 м | 300 лк | UGR не более 21, Kп не более 15%, Ra не менее 80 | после проверки фактической функции зоны |
| Конференц-залы и залы заседаний | горизонтальная, 0,8 м | 200 лк | также приведены требования к цилиндрической освещённости, UGR, Kп и Ra | сценарии презентаций и управление светом проектируют дополнительно |
| Рекреации, кулуары, фойе | горизонтальная, на полу | 150 лк | в строке приведены отдельные показатели для соответствующей зоны | не переносить на рабочие столы |
| Главные коридоры и проходы | горизонтальная, на полу | 100 лк | Ra не менее 80 в указанной строке | применять только к соответствующему типу прохода |
СП предусматривает случаи, когда норму повышают на одну ступень шкалы, например при отсутствии естественного света в помещении с постоянным пребыванием людей или когда более половины работающих старше 40 лет. Поэтому даже знакомое число 300 лк может потребовать корректировки по условиям объекта.
Для итоговой приёмки важно различать поддерживаемую и начальную освещённость. Светильники загрязняются, световой поток со временем снижается, поверхности меняют отражающие свойства. Проект должен обеспечить требуемый результат не только сразу после монтажа, но и к установленному моменту обслуживания. Эту разницу учитывает коэффициент эксплуатации.
Формула предварительного расчёта количества
Для быстрой оценки используют метод светового потока. Он связывает требуемую среднюю освещённость, площадь, поток приборов и ожидаемые потери. Формула удобна для проверки порядка величины и сравнения вариантов, но не показывает распределение света по отдельным точкам.
Nпредв = ceil(Eм × S / (Φсв × UF × MF))
где Nпредв — предварительное количество одинаковых светильников, шт.; ceil — округление результата вверх до целого числа; Eм — требуемая поддерживаемая средняя освещённость, лк; S — площадь расчётной зоны, м²; Φсв — световой поток одного светильника, лм; UF — коэффициент использования; MF — коэффициент эксплуатации.
Коэффициент использования UF показывает, какая доля суммарного потока светильников достигает расчётной поверхности. На него влияют геометрия помещения, монтажная высота, распределение силы света и отражения потолка, стен и пола. Это не постоянное число для «Армстронга»: его получают расчётом или по методике и данным конкретной системы.
Коэффициент эксплуатации MF — отношение освещённости установки после заданного периода работы к её начальному значению. Он учитывает снижение потока источников и загрязнение светильников и поверхностей. MF также не назначают произвольно: нужны тип прибора, среда, график очистки и принятая методика обслуживания.
Иногда вместо MF используют коэффициент запаса K, который по принятому определению является величиной, обратной MF. В этом случае формула записывается иначе.
Nпредв = ceil(Eм × S × K / (Φсв × UF))
где K — коэффициент запаса, равный 1 / MF при согласованной методике; остальные обозначения соответствуют предыдущей формуле.
MF и K нельзя включать в один расчёт одновременно: тогда потери будут учтены дважды. В записке нужно явно указать, какая система коэффициентов использована и откуда взяты значения.
Пошаговый расчёт на примере комнаты 36 м²
Рассмотрим условный офис размером 6 × 6 м. Для примера принимаем поддерживаемую освещённость 300 лк на рабочей плоскости. Выбран точный модульный светильник со световым потоком 3600 лм; в модели для заданной геометрии принят UF = 0,60, а по плану эксплуатации — MF = 0,80. Это учебные входные данные, а не типовой набор для любого офиса.
Nпредв = ceil(300 × 36 / (3600 × 0,60 × 0,80)) = ceil(6,25) = 7 шт.
где 300 лк — заданная поддерживаемая освещённость; 36 м² — площадь; 3600 лм — поток одного выбранного светильника; 0,60 — принятый для модели UF; 0,80 — принятый MF.
Семь приборов удовлетворяют предварительной арифметике, но плохо раскладываются симметрично в квадратном помещении. Поэтому рассматривают варианты 2 × 3, семь приборов со специальной композицией и 2 × 4. Для быстрой обратной проверки можно оценить поддерживаемую среднюю освещённость каждого варианта.
Eрасч ≈ N × Φсв × UF × MF / S
где Eрасч — предварительная поддерживаемая средняя освещённость, лк; N — принятое количество одинаковых светильников; остальные обозначения соответствуют исходной формуле.
Таблица 4. Сравнение вариантов для учебного примера 36 м²
| Вариант | Схема | Оценка Eрасч | Что показывает предварительная проверка | Решение на этом этапе |
|---|---|---|---|---|
| 6 светильников | 2 × 3 | около 288 лк | ниже принятой цели 300 лк ещё до точечной проверки; крайние зоны могут оказаться слабее | не принимать без изменения светильника, коэффициентов или схемы |
| 7 светильников | нерегулярная либо центральная композиция | около 336 лк | по среднему значению запас есть, но симметрия и равномерность требуют отдельного решения | допустимо моделировать, если архитектура оправдывает схему |
| 8 светильников | 2 × 4 или 4 × 2 | около 384 лк | удобная регулярная сетка и запас по среднему значению; возможен избыток света без управления | принять для детальной модели и проверить UGR, равномерность и сценарии |
В примере выбирают восемь приборов не потому, что «один светильник освещает 4,5 м²», а потому, что семь, полученные формулой, преобразованы в удобную раскладку. После этого в светотехнической программе проверяют реальные кривые силы света, точки расчётной сетки, положение наблюдателей, отражения и мебель. Если результат избыточен или некомфортен, можно взять другую оптику, меньший поток, диммирование либо пересобрать схему.
Не следует искусственно увеличивать количество, чтобы получить красивый потолок, а затем компенсировать постоянный пересвет снижением напряжения или нештатным драйвером. Управление светом должно быть предусмотрено производителем и проектом: например, через совместимый диммируемый драйвер, группы включения или датчики.
Как превратить количество в схему размещения
Даже правильно посчитанное число ничего не говорит о расположении. Все приборы можно сгруппировать в центре и получить высокую среднюю освещённость с тёмным периметром. Можно выстроить их по сетке, но попасть бликами в экраны. Можно симметрично заполнить потолок, но оставить без света стойку обслуживания. Поэтому схема строится от рабочих зон и проверяется по точкам.
План отражённого потолка показывает помещение как бы снизу. На нём совмещают оси T-сетки, крайние плиты, светильники, вентиляционные решётки, пожарные устройства, датчики, громкоговорители, камеры и люки. Подробные принципы геометрии вынесены в материал про раскладку потолка Armstrong. Для расчёта света особенно важны четыре правила.
- Ряды привязывают к функциональным зонам. В офисе это столы и проходы, в торговом зале — выкладка и кассы, в учебном помещении — парты и доска. Геометрический центр комнаты может не совпадать с центром световой задачи.
- Промежутки делают регулярными, но не механически одинаковыми. Расстояние между крайним рядом и стеной обычно меньше межрядового, однако точное отношение зависит от фотометрии, высоты и отражений. Универсальный шаг «через две плиты» не существует.
- Проверяют направление взгляда. Яркая панель в поле зрения и отражение в мониторе могут создавать дискомфорт даже при правильных люксах. Расстановка мебели и положения наблюдателей входят в модель.
- Оставляют место инженерии и доступу. Диффузор или решётка вентиляции часто занимает отдельное поле 600 × 600 мм. Ороситель, датчик или камера может находиться не в центре ячейки, но требует проектной зоны и обслуживания.
Таблица 5. Типовые композиции и их ограничения
| Композиция | Когда выглядит логично | Сильная сторона | Что обязательно проверить |
|---|---|---|---|
| Один центральный прибор | небольшая квадратная зона с простой функцией | ясная симметрия | тёмные углы, достаточность потока и блескость непосредственно под прибором |
| 2 × 2 | небольшая квадратная или близкая к квадрату комната | равномерный ритм и четыре независимые точки | края рабочей зоны, отступы от стен и конфликт с вентиляцией |
| 2 × 3 | прямоугольная комната и продольная расстановка мебели | хорошо поддерживает направление помещения | не слишком ли велики интервалы поперёк и не смещены ли ряды относительно столов |
| 2 × 4 | вытянутая зона либо пример с восемью приборами | удобна для группового управления и равномерного ритма | UGR вдоль длинной оси, отражения в экранах и избыток средней освещённости |
| 3 × 3 | квадратная зона с центральным модулем | позволяет выделить центр или отдельную группу | перегруженность потолка и совпадение центра с инженерным элементом |
| Нерегулярная по рабочим зонам | разные функции, островная мебель, стойки или экспозиция | свет следует реальной задаче | целостность архитектуры, минимумы между группами и понятность управления |
| Сплошная регулярная сетка с пропусками | большой open space с повторяющимися рабочими местами | масштабируется по модулю | случайные «дыры» от диффузоров и оросителей, равномерность и сервисный доступ |
Числа 2 × 4 или 3 × 3 описывают композицию, но не площадь, которую она гарантированно освещает. Восьми приборов с потоком 1800 лм может оказаться недостаточно там, где восемь приборов по 3600 лм дают избыток. Даже при одинаковом суммарном потоке узкая и широкая оптика сформируют разные минимумы и блескость.
Размещение относительно модульной сетки
Полноразмерный модульный светильник обычно заменяет одну плиту номинального поля 600 × 600 мм. Это упрощает архитектурную координацию, но не означает, что прибор несёт потолочная плита или что любой корпус можно опереть на T-профиль. Светильник получает независимую поддержку к несущему основанию либо устанавливается в точный штатный рассчитанный узел системы, если такая возможность подтверждена документацией комплекта.
При компоновке полезно сначала построить ровную сетку потолка и крайние поля, затем нанести рабочие зоны и только после этого расставить свет. Если начать со светильников без учёта потолочных осей, часть корпусов окажется на профилях или под подвесами. Если начать только с сетки, можно получить красивый рисунок, который не соответствует столам и экранам.
Почему средней освещённости недостаточно
Среднее значение способно скрыть неудобную картину. Представим, что под каждым прибором очень светло, а между рядами заметно темнее. Средняя арифметическая может соответствовать заданию, хотя на части столов работать некомфортно. Поэтому детальный расчёт строит сетку контрольных точек и показывает минимальное, среднее и максимальное значения, а также их распределение.
Равномерность оценивают относительно принятого нормативного показателя и рабочей поверхности. Для распространённой записи отношение минимальной освещённости к средней выглядит так:
U0 = Emin / Em
где U0 — равномерность; Emin — минимальная освещённость на расчётной сетке, лк; Em — средняя освещённость на той же поверхности, лк.
Требуемое значение равномерности зависит от стандарта, типа зоны и выбранной методики. Его нельзя назначать только по формату потолка. В проходе, на рабочем столе и в окружающей зоне могут действовать разные критерии и разные расчётные сетки.
UGR также не является неизменным свойством одной панели. Паспорт может указывать категорию или результат для стандартной комнаты, но фактический показатель установки зависит от яркости, размеров светящей поверхности, числа и положения приборов, отражений и направления взгляда. Для рабочего места с мониторами это особенно важно: больше люменов не всегда означает лучшее освещение.
Таблица 6. Что проверяют после предварительного количества
| Проверка | Что показывает | Почему формулы количества недостаточно | Возможная корректировка |
|---|---|---|---|
| Средняя поддерживаемая освещённость | общий уровень на расчётной поверхности к заданному моменту эксплуатации | предварительные UF и MF могут отличаться от параметров точной модели | изменить поток, число, оптику, отделку или коэффициенты по обоснованию |
| Минимальная освещённость и равномерность | наличие тёмных участков и перепадов | среднее значение скрывает локальные провалы | изменить шаг, крайние отступы, ориентацию или добавить локальную группу |
| UGR и яркости | риск дискомфортной блескости | результат зависит от наблюдателя и всей геометрии установки | выбрать подходящую оптику, снизить яркость, изменить положение или направление |
| Освещение вертикальных поверхностей | видимость лиц, досок, стеллажей и экспозиции | горизонтальный расчёт на столах не описывает стены | добавить отдельную оптику или пересобрать распределение света |
| Цветопередача и цветовая температура | восприятие цветов и атмосферы | достаточные люксы не гарантируют корректный цвет и визуальный комфорт | выбрать подходящий Ra и CCT по функции и дизайн-заданию |
| Пульсация и управление | качество света в разных режимах | драйвер может вести себя по-разному при диммировании или сниженной мощности | проверить протоколы, совместимость драйвера и результаты измерений |
| Установленная мощность | нагрузку и энергопотребление | световой расчёт не выбирает автоматы и кабели | сформировать электрические группы и проверить режимы |
| Аварийное освещение | безопасную эвакуацию при исчезновении основного питания | обычная схема не заменяет отдельный расчёт аварийного режима | проектировать самостоятельную систему по применимым требованиям |
Для модели нужен фотометрический файл точного светильника, обычно в формате IES или LDT, а не только изображение из каталога. Если у поставщика нет файла и проверяемой кривой силы света, точность расчёта ограничена. Подмена отсутствующих данных файлом похожего корпуса допустима лишь как явно обозначенное предположение на ранней стадии, но не как основание окончательной спецификации.
После монтажа результат проверяют измерением по применимой методике. ГОСТ 24940-2016 описывает определение минимальной, средней и цилиндрической освещённости. Измерение проводят в согласованных условиях и на заданной поверхности; одиночное значение люксметра прямо под светильником не доказывает соответствие всей комнаты.
Как совместить свет с вентиляцией и пожарными системами
Модульный потолок удобен тем, что разные элементы подчинены общей сетке, но свободных ячеек всегда меньше, чем кажется. Полноразмерный светильник, вентиляционная решётка или диффузор могут претендовать на одно поле 600 × 600 мм. Оросители, датчики и громкоговорители занимают меньше места визуально, однако их нельзя переносить без согласования с профильным разделом.
Сводный план полезно собирать в следующей последовательности:
- Зафиксировать стены, колонны, витражи, перегородки и отметку потолка.
- Построить оси потолочной сетки и проверить крайние поля.
- Нанести рабочие зоны и предварительную световую схему.
- Добавить вентиляцию, пожарные устройства, слаботочные приборы и люки.
- Отметить подвесы потолка, собственные крепления оборудования и зоны обслуживания.
- Вернуть скорректированные координаты в светотехническую модель и повторить проверку.
Последний шаг часто пропускают. Если один светильник передвинули ради диффузора, а другой — ради оросителя, исходная симметрия и равномерность могли измениться. «Почти такая же» схема требует повторного расчёта, особенно у края рабочей зоны.
Оборудование не должно использовать минеральную плиту как несущий элемент. Светильники, решётки, тяжёлые датчики и другие компоненты получают собственное крепление к основанию либо точный штатный узел, рассчитанный для конкретной потолочной системы. Нельзя автоматически переносить допустимую нагрузку одной системы T-24 на другую или считать, что полноразмерный корпус безопасно лежит на профиле без дополнительных мер.
Доступ тоже проектируют заранее. Для замены драйвера или обслуживания коробки может потребоваться снять соседнюю плиту либо временно демонтировать прибор. Поэтому над ним не размещают недоступное соединение и не обещают обслуживание «без разбора потолка вообще».

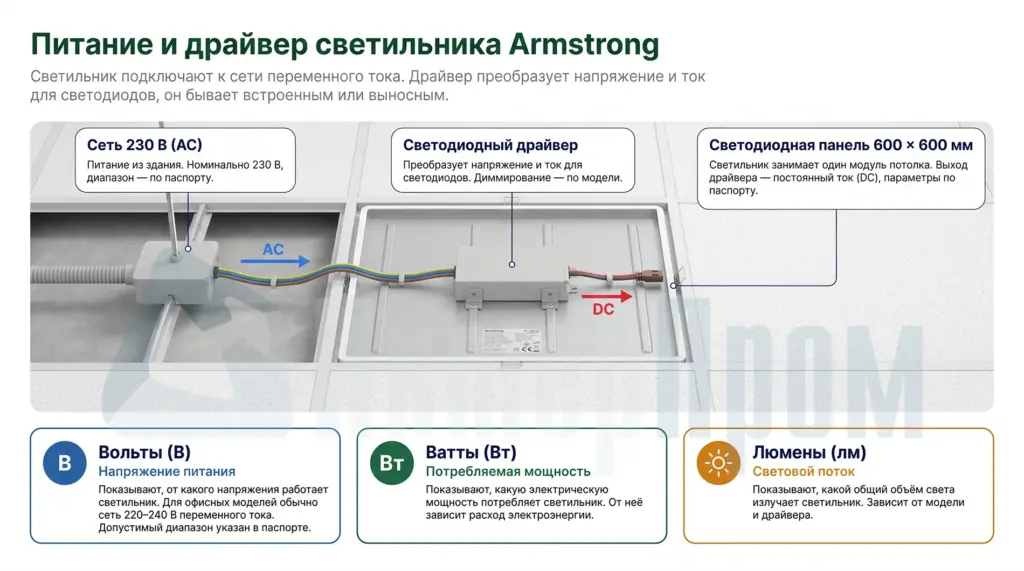

Сколько вольт в светильнике Armstrong
Фраза «сколько вольт в светильнике» относится не к количеству света, а к электрической совместимости. Для многих современных модульных светодиодных панелей вход драйвера рассчитан на сеть 220–240 В переменного тока; в российской системе стандартное номинальное фазное напряжение составляет 230 В. Но по слову Armstrong или по размеру 600 × 600 мм определить вход нельзя: точный диапазон указан на маркировке и в паспорте конкретной модели.
Внутри светодиодного светильника драйвер преобразует сетевое переменное напряжение в параметры, необходимые светодиодному модулю. Его выход может быть постоянным током с модельным диапазоном напряжения. Это уже не «те же 230 В» и не универсальные 12, 24 или 48 В. При замене драйвера сверяют выходной ток, диапазон напряжения, мощность, тип диммирования, класс защиты и разъёмы; одного совпадения ваттов недостаточно.
Напряжение, мощность и поток отвечают на разные вопросы:
- 220–240 В AC в паспорте — может ли вход драйвера работать от соответствующей сети;
- 26 или 36 Вт — сколько электрической мощности потребляет прибор в номинальном режиме;
- 3600 лм — какой световой поток заявлен для полного светильника;
- выходные параметры драйвера — совместим ли он с установленным светодиодным модулем.
Электрическую установленную мощность группы можно оценить отдельно от светового расчёта.
Pу = N × Pсв
где Pу — установленная мощность группы, Вт; N — количество светильников; Pсв — номинальная потребляемая мощность одного светильника, Вт.
Например, восемь приборов по 26 Вт дают установленную мощность 208 Вт. Это простая арифметика, но выбора аппарата защиты по ней одной недостаточно: светодиодные драйверы имеют пусковой ток, коэффициент мощности, особенности диммирования и ограничения производителя по числу приборов в цепи. Их учитывает электротехнический проект.
Подключение, измерение и замену выполняют на обесточенной линии с проверкой отсутствия напряжения. Работу поручают специалисту требуемой квалификации. Информация в статье помогает сформировать исходные данные, но не заменяет электрическую схему и паспорт оборудования.
Сколько плит или светильников в упаковке
Запрос «сколько в упаковке Армстронга потолочных» может означать две разные вещи: количество потолочных плит или число светильников. Ни для одной категории нет общего ответа по слову Armstrong. Комплектация зависит от серии, формата, толщины, производителя, артикула и региона поставки.
У потолочных плит количество в коробке связано с площадью одной детали и логистикой конкретной серии. Даже изделия одного номинального модуля 600 × 600 мм могут иметь разные толщину и число штук. У светильников упаковка определяется производителем прибора: один артикул может поставляться поштучно, другой — транспортной группой. Для сметы берут данные строки заказа и упаковочного листа, а не число из карточки похожего товара.
Количество упаковок рассчитывают только после поштучной спецификации:
Qуп = ceil(Nзак / nуп)
где Qуп — число полных упаковок; Nзак — требуемое количество изделий с согласованным резервом; nуп — число изделий в упаковке точного артикула.
Резерв потолочных плит и резерв светильников — разные позиции. Плиты подрезают по периметру и могут повредить при эксплуатации; светильники не подрезают, а необходимость запасного прибора или драйвера определяется эксплуатационной стратегией, ремонтопригодностью и сроком поставки. Нельзя автоматически добавлять к свету те же 10%, что и к потолочным плитам.
Для материалов потолочной системы можно использовать онлайн-калькулятор Armstrong, но он решает геометрическую задачу комплектации потолка. Он не выбирает норму освещённости, не учитывает фотометрию и не рассчитывает число светильников. Световую схему считают отдельно, после чего в потолочном плане нужное количество плит заменяют модулями оборудования.
От расчёта к рабочей спецификации
Завершённый расчёт — это не только число «8 шт.». В нём должны быть понятны исходные данные, точный прибор, поддерживаемые показатели, расположение и электрическая логика. Иначе на закупке модель заменят на «такую же 600 × 600», а световой результат изменится.
Таблица 7. Что должно попасть в итоговую ведомость
| Раздел | Что записать | Почему это нужно | Типичная ошибка |
|---|---|---|---|
| Помещение и зона | номер, назначение, площадь, высоты и расчётную поверхность | связывает расчёт с конкретным местом | одна таблица количества на весь этаж без разделения функций |
| Нормативная цель | поддерживаемую освещённость и качественные показатели со ссылкой на применимый документ | позволяет проверить задание и приёмку | указаны только люксы без UGR, Ra и пульсации |
| Светильник | изготовителя, серию, артикул, поток, мощность, CCT, Ra, степень защиты и файл фотометрии | исключает неэквивалентную замену | «панель LED 600 × 600, 36 Вт» без точной модели |
| Количество | число по помещению и по типу | связывает расчёт, закупку и план | итог этажа без распределения по зонам |
| Раскладка | координаты, оси, группы и ориентацию приборов | фиксирует фактически рассчитанную геометрию | монтажник распределяет приборы «на глаз» |
| Управление | выключатели, датчики, диммирование, сценарии и адреса при наличии | обеспечивает проектные режимы и экономию | совместимость драйвера с управлением не проверена |
| Электроснабжение | цепи, напряжение, мощность, пусковой ток и аварийный режим | нужно для кабелей, защиты и щитов | выбор автомата только по сумме ваттов |
| Потолочный узел | фактический размер, массу, глубину, крепление и доступ к драйверу | связывает свет с T-системой и запотолочным пространством | корпус опирают на плиту или неподтверждённый профиль |
| Документы | паспорт, декларации или сертификаты по заданию, монтажную инструкцию и гарантийные условия | подтверждает применимость поставленного артикула | документы относятся к другой серии |
| Приёмка | метод измерения, состояние установки, контрольные зоны и ответственных | позволяет сравнить расчёт с фактом | единичный замер прямо под светильником |
До закупки полезно провести взаимную проверку трёх документов: светотехнического расчёта, плана отражённого потолка и электрической схемы. Количество и артикулы должны совпасть. Если в расчёте восемь панелей, на плане семь, а в ведомости указано девять без объяснения резерва, комплект ещё не готов.
Монтаж и будущая замена
Светотехническая схема не определяет анкеры и точки подвеса. После выбора прибора конструктор и монтажная документация уточняют, как передать его массу на основание, как провести кабель и где оставить доступ к драйверу. Полный порядок описан в руководстве про монтаж светильников Armstrong.
Для этой статьи достаточно зафиксировать три границы. Во-первых, минеральная плита не служит опорой для корпуса, драйвера или коробки. Во-вторых, T-система несёт оборудование только тогда, когда её точная документация допускает такой узел и расчёт подтверждает нагрузку; безопасное базовое решение для общего описания — отдельная поддержка светильника. В-третьих, кабель не является подвесом.
При замене нельзя выбирать прибор только по лицевому размеру. Новый корпус должен соответствовать модулю и доступной глубине, а его фотометрия, поток, мощность, электрические параметры и способ управления — расчёту. Более яркая панель «в тот же проём» способна нарушить UGR и равномерность, а менее яркая — не обеспечить требуемые люксы.
Частые ошибки в расчёте
Считать один светильник на фиксированную площадь. Правило игнорирует поток, оптику, высоту, отражения и назначение помещения. Его можно использовать лишь как грубую проверку чужого результата, но не как исходную методику.
Делить требуемые люксы только на люмены. Без UF и MF предполагается, что весь поток без потерь равномерно попал на рабочую поверхность и не снизился в эксплуатации. Это физически нереалистичная модель.
Брать поток светодиодов вместо потока светильника. После оптики, рассеивателя и теплового режима наружу выходит другое количество света. Нужен световой поток полного прибора по паспорту.
Считать по ваттам. Мощность показывает потребление. У моделей одной мощности различаются эффективность и распределение света, поэтому таблица «36 Вт на 5 м²» не универсальна.
Округлять вниз. Дробный результат 6,25 означает минимум семь одинаковых приборов при принятых коэффициентах, а не шесть. Затем число всё равно проверяют раскладкой.
Оставлять формулу без пространственной проверки. Средняя освещённость не выявляет тёмные края, блики и отражения в экранах. Нужна точечная модель с фотометрией.
Сначала утвердить красивый потолок, потом считать свет. Архитектурный ритм важен, но после расчёта часть рядов может потребовать другой поток или управление. План и модель развивают параллельно.
Не пересчитывать после переноса оборудования. Замена одного светильника диффузором или смещение ряда меняет распределение. Итоговую координационную схему возвращают на проверку.
Путать входное и выходное напряжение драйвера. Совпадение 230 В на входе не доказывает совместимость драйвера со светодиодным модулем. Выходные ток и диапазон напряжения сверяют отдельно.
Подменять артикул после расчёта. Другая панель того же размера и мощности может иметь иной поток, оптику, UGR и пусковой ток. Эквивалентность подтверждают сравнением данных и повторным расчётом.
Считать упаковку частью светотехнической формулы. Сначала получают поштучное количество, затем переводят его в коробки по точному артикулу. Транспортная кратность не должна диктовать освещённость.
Вывод
Ответ на вопрос «сколько светильников Armstrong нужно» получается не делением площади на условные квадратные метры одного прибора. Сначала задают поддерживаемую освещённость и качественные показатели, выбирают точный светильник, учитывают геометрию, отражения и эксплуатационные потери. Формула даёт предварительное количество; светотехническая модель показывает распределение, равномерность и блескость; совмещённый потолочный план превращает результат в монтажную схему.
В учебном примере для 36 м² расчёт дал семь приборов, а регулярная композиция потребовала восьми. Именно этот переход от арифметики к плану чаще всего определяет качество результата. После каждой замены светильника или переноса из-за вентиляции и пожарных устройств схему нужно проверить снова.
ИнтерПром поможет подобрать совместимые с потолочной системой светильники, сопоставить их паспортные данные с расчётной задачей и согласовать раскладку с плитами и инженерным оборудованием. Для предварительной проверки отправьте план помещения с размерами, высоту чистого потолка, назначение и расстановку рабочих зон, ведомость отделки, желаемую модель светильника или её паспорт, а также планы вентиляции и пожарных устройств.
Частые вопросы
Сколько светильников Armstrong нужно на 20 м²?
По одной площади точное количество определить нельзя. Для предварительной оценки нужны как минимум назначение помещения, требуемая поддерживаемая освещённость, световой поток выбранного прибора, высота, коэффициент использования и коэффициент эксплуатации. Затем результат раскладывают по сетке и проверяют фотометрической моделью. В офисе и коридоре одинаковой площади количество или поток могут отличаться.
Какая формула используется для расчёта светильников Armstrong?
Для предварительной оценки применяют метод светового потока: требуемую поддерживаемую среднюю освещённость умножают на площадь и делят на поток одного светильника, коэффициент использования и коэффициент эксплуатации. Результат округляют вверх. Формула даёт стартовое число, но не проверяет равномерность и UGR.
Сколько нужно светильников Armstrong для офиса 36 м²?
В учебном примере этой статьи при 300 лк, 3600 лм на прибор, UF = 0,60 и MF = 0,80 расчёт даёт семь штук. Для симметричной схемы 2 × 4 принято восемь, что даёт предварительную оценку около 384 лк. Это не готовая норма для любого офиса: при другом потоке, высоте, отделке или назначении результат изменится.
Для офиса всегда достаточно 300 лк?
Нет. В приложении Л СП 52.13330.2016 для кабинетов и рабочих комнат при общем освещении приведено 300 лк на горизонтальной плоскости 0,8 м, а для проектных и чертёжных залов — 500 лк. Документ предусматривает и случаи повышения нормы. Нужно выбрать строку по фактической функции, учесть изменения документа и требования задания.
На сколько квадратных метров рассчитан один светильник 36 Вт?
Универсальной площади нет. 36 Вт — потребляемая мощность, а не световой поток и не освещённость. Нужны люмены полного прибора, кривая силы света, высота, отражения, UF, MF и требуемые люксы. Две модели по 36 Вт могут дать разный результат и разную блескость.
Через сколько плит ставить светильники Armstrong?
Фиксированного правила «через одну» или «через две плиты» нет. Шаг зависит от фотометрии, монтажной высоты, размеров зоны и требуемой равномерности. Сначала получают количество и моделируют расположение, затем привязывают приборы к свободным полям потолка. Крайний ряд и межрядовое расстояние подбирают по расчёту, а не по кратности плит.
Сколько вольт у светильника Armstrong 600 × 600?
У многих светодиодных панелей вход драйвера рассчитан на 220–240 В переменного тока, однако формат 600 × 600 мм этого не гарантирует. Входной диапазон, частоту и схему подключения смотрят на маркировке точного артикула. Выход драйвера к светодиодному модулю имеет другие модельные параметры и не определяется по размеру корпуса.
Можно ли заменить рассчитанный светильник любой панелью 600 × 600?
Нет. Совпадение номинального формата говорит лишь о возможной геометрической совместимости. Нужно сравнить фактический размер, глубину, массу, поток, мощность, фотометрию, UGR, Ra, цветовую температуру, пульсацию, степень защиты, драйвер и управление. После существенной замены светотехнический расчёт обновляют.
Сколько светильников или плит Armstrong в одной упаковке?
Единого числа нет. Количество зависит от точной серии, артикула, формата, толщины и схемы поставки. В спецификации сначала считают изделия поштучно, затем делят на кратность упаковки из актуального упаковочного листа и округляют вверх. Данные похожей карточки товара использовать нельзя.
Учитываются ли аварийные светильники в общем количестве?
Аварийный режим рассчитывают отдельно по назначению, путям эвакуации и применимым требованиям. Часть приборов может иметь аварийный блок, но это не означает, что обычный расчёт общего света автоматически выполняет задачу безопасности. На плане и в ведомости аварийные позиции, питание, автономность и испытания выделяют отдельно.
Как проверить расчёт после монтажа?
Сначала убеждаются, что установлены те же артикулы и координаты, что в проекте, а управление работает в расчётном режиме. Затем освещённость измеряют поверенным прибором по согласованной сетке и на заданной поверхности с учётом условий измерения. Сравнивают среднее, минимальное и другие нормируемые показатели; замер в одной точке под панелью недостаточен.
