Размеры кубообразной рейки: характеристики, применение и выбор

Размеры кубообразной рейки нельзя свести к одной паре чисел. Для полноценного выбора нужно знать ширину и высоту профиля, его длину, чистый зазор между соседними элементами, шаг по осям и общую высоту потолочной сборки. Две рейки 30 × 85 мм будут выглядеть совершенно по-разному при модуле 50 и 150 мм, хотя сечение самого профиля не изменилось.

Геометрия влияет не только на внешний вид. От шага зависит расход погонных метров на квадратный метр, от длины — количество соединений, от высоты — глубина светотени и требования к жесткости, а от зазора — видимость коммуникаций и возможность разместить светильники. Общая отметка подвесного потолка дополнительно зависит от гребенки, подвесов, неровностей перекрытия и инженерных сетей.

Универсального «стандартного» сечения для всех производителей нет. Одни серии строятся вокруг рейки шириной 25 или 30 мм, другие предлагают профили 50, 75 или 80 мм, третьи допускают изготовление ширины и высоты с небольшим шагом под заказ. Даже порядок чисел в маркировке следует проверять по чертежу: коммерческое название серии не всегда буквально повторяет фактическую ширину и высоту.

Ниже разберем каждый параметр, приведем примеры реальных систем и рассчитаем, как изменение модуля отражается на количестве материала. Все числовые значения относятся к указанным сериям; перед заказом их сверяют с актуальной технической документацией производителя и рабочим проектом.

Коротко: какие размеры нужно определить

Для предварительного выбора достаточно ответить на семь вопросов:

1. Какова видимая ширина нижней грани рейки?
2. Какова полная высота металлического профиля?
3. Какой чистый зазор останется между соседними рейками?
4. Каков модуль, то есть расстояние между одинаковыми точками соседних профилей?
5. В каком направлении пойдут рейки и какой длины нужны элементы?
6. Какова высота всей системы от перекрытия до нижней грани потолка?
7. Совместимы ли выбранное сечение и модуль со штатной гребенкой, крепежом и светом?

Сечение определяет характер отдельной ламели, но именно сочетание ширины + высоты + шага формирует потолок как плоскость. Поэтому запрос на расчет без плана помещения и схемы раскладки всегда остается предварительным.

Что означают размеры кубообразного потолка

Кубообразная рейка — это длинный тонкостенный металлический профиль с прямоугольным видимым сечением. В зависимости от системы он может быть С-, П- или близкой к прямоугольной формы и защелкиваться на гребенке, фиксироваться на специализированной направляющей либо крепиться другим штатным способом.

Слово «кубообразная» описывает общий объемный образ, а не геометрический куб с равными сторонами. Профиль 30 × 85 мм, 35 × 105 мм или 80 × 35 мм также относится к этой группе. Чтобы сравнивать варианты корректно, размеры читают по параметрам, а не по названию.

Таблица 1. Основные параметры кубообразной реечной системы

В регулярной раскладке, где рейки одинаковы и стоят параллельно, обычно выполняется простое соотношение:

M = A + C (модуль = ширина рейки + зазор)

Например, при ширине рейки 30 мм и чистом зазоре 20 мм модуль равен 50 мм. Но это соотношение нельзя механически переносить на комбинированную раскладку, где чередуются разные профили, пропускаются посадочные места или меняется шаг гребенки.

Почему обозначение 40 × 70 нужно проверять по чертежу

В рабочем общении пару размеров часто произносят как «ширина на высоту». Тогда 40 × 70 мм означает видимую грань 40 мм и высоту 70 мм. Однако это правило не является общей нормой для всех каталогов. Производитель может сначала указывать высоту, использовать условный индекс, округлять размер в названии серии или включать в маркировку шаг системы.

Поэтому в заявке недостаточно написать «рейка 40 × 70». Надежная запись выглядит так: ширина A = 40 мм; высота H = 70 мм; длина L = 4000 мм; модуль M = 100 мм; чистый зазор C = 60 мм; серия и материал указаны отдельно. Если фактическая таблица производителя дает другую ширину при похожем обозначении профиля, приоритет имеет чертеж и официальная спецификация.

Особенно внимательно различают высоту рейки H и высоту сборки H1. Например, в одной серии ALBES при рейке высотой 38 мм в таблице приведен параметр H1 74,5 мм, а при рейке высотой 100 мм другой серии — H1 136,5 мм. Эти значения описывают геометрию конкретного узла. Они не означают, что любой кубообразный потолок нужно опустить от перекрытия ровно на разницу между H1 и H.

Размер, марка изделия и марка системы

У одного производителя одновременно могут встречаться:

• марка декоративной рейки;
• марка системы или гребенки;
• номинальный модуль;
• фактическая ширина профиля;
• монтажная высота сборки.

Например, индекс системы A100S у ALBES связан с модулем 100 мм, а входящие в нее рейки имеют ширину 80 мм и высоту 35, 80 или 100 мм. В системе A95S модуль равен 95 мм, но ширина видимой части может составлять 50 или 75 мм при одинаковой высоте 50 мм. Это хороший пример того, почему название системы и сечение рейки нельзя считать одним параметром.

Что означает название «Кубота»

Название «Кубота» используют на рынке как одно из обозначений объемного реечного потолка. Оно не задает отдельный единый ГОСТ-размер. У разных поставщиков потолок Кубота имеет собственные диапазоны ширины, высоты, длины, шага и комплектующих. При сравнении предложений нужно сопоставлять чертежи и полный состав системы, а не только одинаковое коммерческое название.

Какие размеры выпускают производители

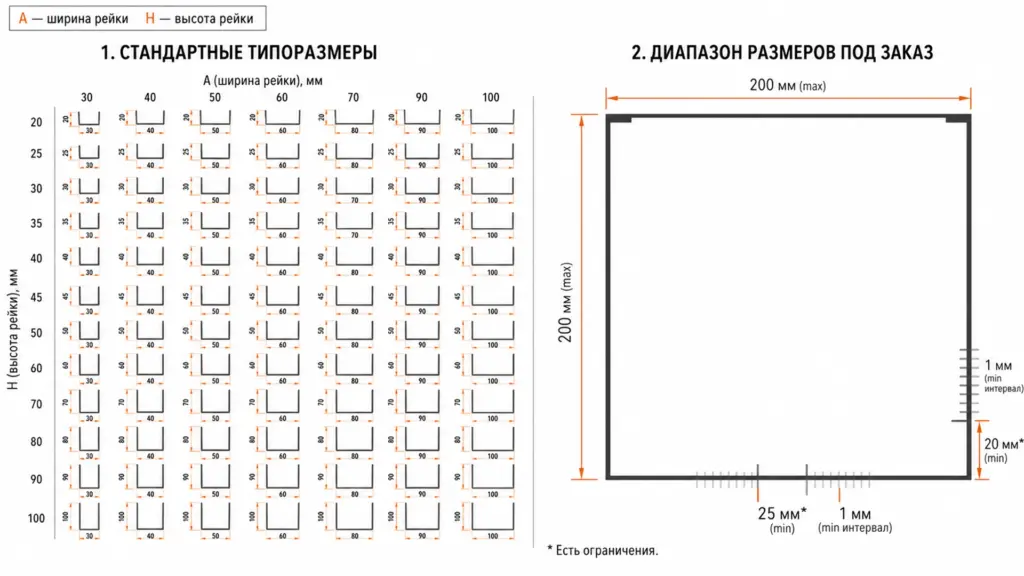

Диапазон зависит от технологии формования, материала, толщины металла и штатной несущей системы. В каталогах есть как фиксированные типоразмеры, так и профили, изготавливаемые под заказ. Нестандартное сечение не означает, что его можно установить на любой гребенке: совместимость подтверждает производитель.

Ниже приведены показательные примеры. Это не сводная таблица взаимозаменяемых изделий: каждая строка относится к своей системе.

Таблица 2. Примеры размеров кубообразной рейки в официальных системах

В этой таблице особенно заметно, что «кубообразный реечный потолок: размеры» — это не перечень из трех универсальных значений. Даже у одного производителя есть семейства с разной логикой: постоянная ширина и несколько высот, постоянная высота и две ширины, фиксированный модуль или заказной шаг.

Для обзора конструкций, а не только геометрии, можно отдельно сравнить виды кубообразной рейки: прямоугольные и пластинообразные профили, комбинированные ряды, открытые линейные потолки и другие варианты требуют разных направляющих.

Как выбрать ширину рейки

Ширина A — это видимая снизу грань профиля. Чем она больше, тем весомее выглядит каждая линия и тем сильнее потолок приближается по восприятию к системе из балок. Узкая грань дает более тонкую графику, особенно при частом шаге.

Условно можно выделить три масштаба, но их границы не являются нормой:

• 25–40 мм — тонкий линейный рисунок, подходящий для частого ритма и сравнительно компактных пространств;
• 50–75 мм — заметная, но не чрезмерно массивная полоса, удобная для большинства общественных интерьеров;
• 80–100 мм — крупная архитектурная ламель, которую лучше оценивать с достаточной дистанции.

Одинаковая ширина воспринимается по-разному в зависимости от цвета. Черная рейка на темном фоне визуально растворяет верхнюю часть системы, белая на темном фоне подчеркивает каждую полосу, а древесный декор делает широкую грань похожей на балку. Матовая поверхность выглядит спокойнее глянцевой и меньше проявляет небольшую волнистость длинного профиля.

Ширина важна и для оборудования. Светильник можно разместить в промежутке, заменить им один ряд или поставить ниже потолка. В каждом случае нужно сопоставить ширину корпуса не только с рейкой, но и с фактическим зазором. Корпус шириной 40 мм не войдет в чистый промежуток 35 мм, даже если модуль системы равен 60 или 100 мм.

Когда выбирать узкую рейку

Узкие профили подходят, когда нужен деликатный ритм и потолок не должен доминировать. Они хорошо работают в коридорах, небольших переговорных, локальных островах и на участках с мелкой координатной сеткой. Однако при очень частом шаге количество погонных метров, точек фиксации и трудоемкость монтажа возрастают.

Через широкий промежуток между узкими рейками сильнее виден фон. Поэтому нельзя выбирать ширину отдельно от зазора: профиль 25 мм с шагом 60 мм дает чистый промежуток около 35 мм, а тот же профиль с шагом 100 мм оставил бы значительно более открытую плоскость, если такая раскладка предусмотрена системой.

Когда нужна широкая рейка

Широкая грань уместна в просторных вестибюлях, торговых залах, атриумах и интерьерах, где потолок должен стать самостоятельным архитектурным элементом. На ней заметнее цвет и древесный рисунок. При этом широкая невысокая рейка выглядит скорее как плоская полоса, а широкая высокая — как выраженная балка.

Чем больше ширина, тем внимательнее проверяют плоскостность, толщину металла, форму замка и торцевое завершение. Нельзя заменить штатную рейку более широкой только потому, что она подходит по цвету: меняются масса, центр тяжести и взаимодействие с гребенкой.

Как выбрать высоту профиля

Высота H создает боковые грани и тень. Невысокая рейка дает мягкий рельеф; высокая сильнее закрывает коммуникации при косом взгляде и формирует глубокий направленный рисунок. Непосредственно снизу открытая система все равно остается проницаемой: высота не превращает ее в сплошной потолок.

Условное восприятие типоразмеров можно описать так:

• 35–50 мм — сдержанный объем, близкий к обычной линейной системе;
• 70–110 мм — хорошо читаемый кубообразный рельеф;
• 160–300 мм — глубокие ламели для крупного масштаба, специальных дизайнерских задач и соответствующей подсистемы.

Эти диапазоны не являются рекомендацией по безопасности. У высокой рейки повышаются требования к жесткости профиля, фиксации и поведению при воздушных потоках или вибрации. Например, ALBES для реек выше 100 мм при повышенных ветровых и вибрационных нагрузках рекомендует более жесткую подвесную систему, а для элементов выше 200 мм указывает минимальный зазор 70 мм. Такое условие относится к конкретному семейству и не заменяет проектный расчет.

Высота и угол обзора

Человек видит не только нижнюю грань, но и боковые поверхности. В узком коридоре взгляд часто направлен почти вдоль реек, поэтому даже профиль средней высоты заметно экранирует фон. В большом зале с возможностью смотреть на потолок с разных сторон эффект будет неодинаковым.

Макет участка полезнее одиночного образца. Для проверки собирают несколько реек на проектном шаге, окрашивают или закрывают фон предполагаемым цветом и рассматривают фрагмент:

• прямо снизу;
• под углом с основной точки входа;
• вдоль продольной оси;
• при дневном и искусственном свете;
• рядом с реальным светильником и воздухораспределителем.

Высокая рейка может скрывать световой поток при боковом обзоре. Если оптика светильника находится выше нижней грани ламелей, соседние профили способны отсекать часть света. Это проверяют светотехническим расчетом и натурным образцом, а не только визуализацией.

Соотношение ширины и высоты

Две рейки одинаковой высоты не обязательно выглядят одинаково объемно. Узкий высокий профиль напоминает частокол тонких ламелей, а широкий профиль той же высоты — систему спокойных балок. Соотношение сторон помогает заранее понять характер потолка:

• H меньше A — широкая низкая полоса;
• H примерно равно A — компактное почти квадратное сечение;
• H в 1,5–3 раза больше A — выраженная вертикальная ламель;
• H значительно больше A — глубокий экранный профиль, требующий особенно внимательной проверки жесткости и шага.

Таблица 3. Как воспринимаются разные сочетания ширины и высоты

Таблица описывает восприятие, а не взаимозаменяемость изделий. Сечение 40 × 70 мм одного производителя нельзя устанавливать на гребенку другого без подтвержденного узла. Также не следует назначать высоту только ради маскировки сетей: коммуникации все равно должны быть упорядочены, доступны для обслуживания и окрашены, если это предусмотрено концепцией.

Можно ли сочетать рейки разной высоты и ширины

Комбинирование типоразмеров создает волны, полосы и рельефные переходы без изменения уровня каркаса. Однако такое решение возможно только в системе, где разные профили совместимы с одной направляющей или предусмотрены специальные несущие элементы.

Есть три основных приема:

1. Одинаковая ширина, разная высота. Нижние грани образуют рельеф, а шаг остается регулярным.
2. Разная ширина при общей высоте. Меняется вес полос, но сохраняется единая нижняя плоскость.
3. Разная ширина, высота и шаг. Получается наиболее выразительная композиция, которая требует подробной координатной сетки и маркировки каждого ряда.

В комбинированном потолке заранее нумеруют ряды, определяют порядок профилей и проверяют, где заканчивается повторяющийся раппорт. Случайная перестановка двух высот быстро нарушает задуманный рисунок. Для монтажа полезна развертка потолка с цветовой маркировкой, а не только общий план.

Длина рейки и стыки

Длина L влияет на внешний вид не меньше сечения. В официальных линейках часто встречаются элементы 3000 и 4000 мм, а для части профилей возможно изготовление до 6000 мм. Но максимальная производственная длина не всегда является лучшим выбором для объекта.

До заказа проверяют:

• габариты транспорта и возможность безопасной доставки;
• размеры лифтов, лестниц, дверей и монтажных проемов;
• место хранения длинномерных изделий без прогиба;
• возможность поднять рейку в запотолочное пространство;
• температурные и монтажные требования выбранной системы;
• положение штатных соединителей;
• доступную длину для конкретного материала и толщины.

Длинная цельная рейка уменьшает количество стыков, но сложнее в перевозке и обращении. Более короткие элементы удобнее заносить, зато соединения нужно превратить в осознанный рисунок.

Три схемы стыковки

Стыки в одну линию. Все соединения образуют поперечный шов. Решение выглядит строго, но любая неточность становится заметной. Линию лучше привязать к архитектурному элементу, границе зоны или световой полосе.

Стыки со смещением. Соединения распределяются подобно кирпичной кладке. Они меньше собираются в один шов, но нужен регулярный раппорт, иначе потолок будет выглядеть случайным.

Стыки в скрытой зоне. Соединения располагают над перегородкой, фризом или там, где их закрывает другой элемент. Возможность такого решения зависит от системы и доступа.

Резать рейки «по месту» без заранее подготовленной карты раскроя невыгодно: возникает много коротких остатков, а стыки расползаются по плоскости. Сначала составляют спецификацию длин и только затем добавляют обоснованный запас.

Зазор и модуль: параметры, которые формируют потолок

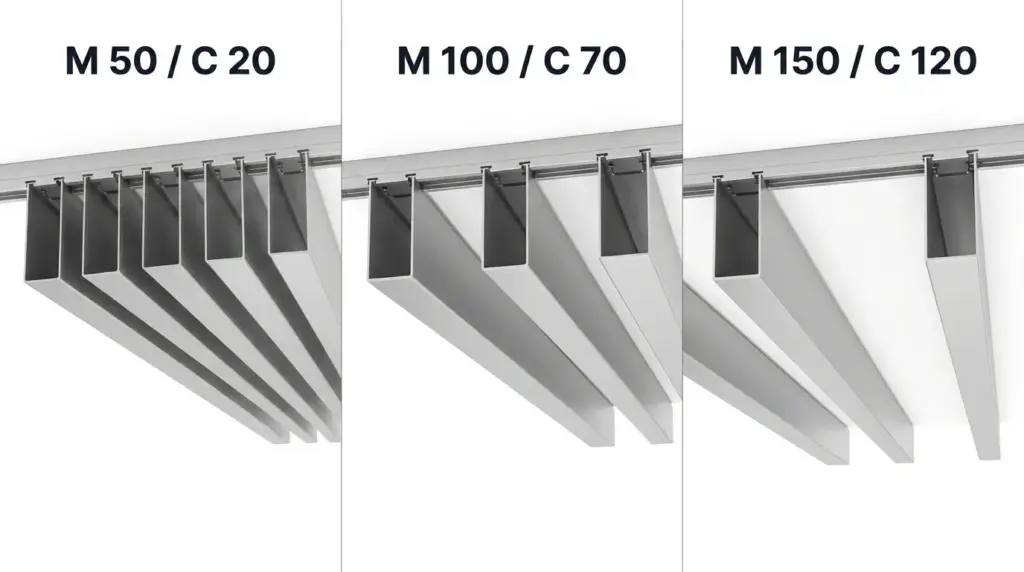

Чистый зазор C виден зрителю, а модуль M удобен для проектирования и расчета. При регулярной раскладке модуль равен ширине плюс зазор. Для рейки шириной 30 мм возможны, например, такие сочетания:

• модуль 50 мм — зазор 20 мм;
• модуль 100 мм — зазор 70 мм;
• модуль 150 мм — зазор 120 мм;
• модуль 200 мм — зазор 170 мм.

Такой ряд предусмотрен не для любой гребенки. Он приведен как пример комплектаций семейства ALBES A50S. Если несущая направляющая имеет фиксированные посадочные места, произвольный шаг недопустим.

При увеличении модуля потолок становится более открытым, расход рейки уменьшается, а инженерные сети заметнее. При уменьшении модуля ритм плотнее, но требуется больше профиля и креплений. Экономия на погонных метрах при крупном шаге может сопровождаться дополнительными затратами на подготовку и окраску запотолочного пространства.

Геометрическая открытость

Для простой регулярной схемы долю открытого промежутка в плане можно предварительно оценить:

P открытая = (C / M) × 100%

Например, при A = 30 мм, C = 20 мм и M = 50 мм геометрически открытая доля составляет 40%. При той же ширине и модуле 100 мм зазор равен 70 мм, а открытая доля — 70%.

Это только плановая геометрия. Она не учитывает высоту рейки, угол взгляда, гребенки, подвесы, светильники и другие препятствия. Ее нельзя автоматически использовать как расчетную свободную площадь для дымоудаления, спринклеров, вентиляции или акустики. Для инженерных систем применяют профильные методики и согласованный проект.

Высота рейки и полный опуск потолка — не одно и то же

Размер кубообразного потолка по вертикали состоит как минимум из двух частей: видимой высоты декоративной рейки и пространства, необходимого для ее крепления и выравнивания. Если над потолком проходят воздуховоды, кабельные лотки, трубы или светильники, общий опуск определяет самый требовательный узел с учетом доступа к нему.

Полный опуск Δ измеряют от согласованной базовой отметки — обычно от нижней точки перекрытия или конструкции, мешающей монтажу, — до нижней грани рейки. В него могут входить:

• неровность основания и запас на выравнивание;
• анкер или другой крепеж к перекрытию;
• регулируемый либо жесткий подвес;
• несущая направляющая или гребенка;
• высота замка декоративного элемента;
• собственная высота рейки;
• технологический доступ к оборудованию.

Параметр H1 в каталоге производителя помогает читать его узел, но не заменяет привязку к перекрытию. Например, для ALBES A50S в таблице приведены H1 от 74,5 мм при рейке H = 38 мм до 336,5 мм при H = 300 мм. Эти значения показывают геометрию конкретной сборки. Фактический потолок может потребовать большего опуска из-за подвесов и коммуникаций.

Как сохранить высоту помещения

Если запас по высоте ограничен, действуют последовательно:

1. Выполняют обмер перекрытия и инженерных сетей.
2. Находят самую низкую обязательную точку.
3. Выбирают систему, допускающую нужный узел крепления.
4. Проверяют минимальную монтажную зону по чертежу производителя.
5. Уменьшают высоту рейки только после проверки светотени и видимости фона.
6. Рассматривают локальные острова вместо сплошного потолка, если это соответствует задаче.

Нельзя компенсировать нехватку пространства отказом от штатных подвесов или подрезкой замка профиля. Это меняет работу системы. Точный минимальный опуск назначает проектировщик по конкретному узлу.

Как рассчитать расход рейки

Предварительный расчет удобнее вести по модулю. Для регулярного потолка с параллельными рядами расход погонных метров рейки на 1 м² приблизительно равен:

q = 1000 / M (расход, пог. м/м²)

где M задан в миллиметрах, а q получается в погонных метрах на квадратный метр.

При модуле 50 мм расход составляет 20 пог. м/м², при модуле 100 мм — 10 пог. м/м², при 150 мм — около 6,67 пог. м/м². Формула показывает основной ряд реек и не включает запас, соединители, подрезку у стен, фризы, пропуски, разные длины и особенности несущей системы.

Таблица 4. Как модуль влияет на расход и открытость регулярной раскладки

Первые пять строк соответствуют геометрии, встречающейся в перечисленных системах ALBES; варианты с модулем 150 и 200 мм для рейки шириной 80 мм приведены как предусмотренные производителем раскладки A100S. Данные нельзя переносить на произвольные профили только потому, что арифметика совпадает.

Пример предварительного расчета помещения

Предположим, прямоугольное помещение имеет размеры 4 × 6 м, площадь 24 м². Рейки идут вдоль стороны 6 м, а модуль равен 100 мм.

1. Предварительный расход: 24 × 10 = 240 пог. м.
2. Теоретическое число межосевых шагов поперек помещения: 4000 / 100 = 40.
3. Точное число рядов зависит от положения первой и последней оси, периметрального узла и симметрии раскладки.
4. При стандартной длине 4 м шестиметровый ряд потребует соединения либо другого раскроя.
5. К основному объему добавляют элементы стыковки, торцы, подрезки и проектный запас.

Этот пример не является ведомостью заказа. Точную спецификацию получают после разметки осей, выбора длин, схемы стыков и учета участков, занятых светом или другими вставками.

Как подобрать размеры под помещение

Размер профиля выбирают вместе с масштабом комнаты, высотой установки и основной дистанцией обзора. Нельзя назначать сечение только по площади: узкий высокий коридор и квадратный зал одинаковой площади требуют разного направления и ритма.

Таблица 5. Выбор геометрии для разных пространств

Невысокие помещения

В ограниченной высоте обычно легче воспринимается тонкая или невысокая рейка с умеренным рельефом. Светлый цвет снижает визуальную тяжесть, но белый фон между темными профилями подчеркивает открытость. Часто лучше окрасить запотолочное пространство в единый спокойный оттенок и проверить образец на фактической отметке.

Большая высота профиля не обязательно требует огромного опуска сверх ее собственного размера, но нижняя грань все равно окажется ниже. Поэтому решение сравнивают по полной отметке Δ, а не по абстрактному сечению в каталоге.

Средние общественные пространства

В офисах, кафе и магазинах выразительно работают профили среднего масштаба и шаг, при котором фон не доминирует. Сначала задают оси света и вентиляции, затем подбирают модуль, способный принять эти элементы без случайных подрезок.

Если потолок воспринимается с близкого расстояния, особое значение имеют ровность нижних граней, торцевые заглушки и качество соединений. Длинная высокая рейка с небольшим перекосом заметнее, чем плоская панель.

Вестибюли и пространства большой высоты

Крупная ширина и высота позволяют потолку сохранять масштаб на дистанции. В высоком помещении мелкая рейка может слиться в однородную штриховку. Однако увеличение сечения должно сопровождаться проверкой массы, толщины, длины, креплений и монтажа.

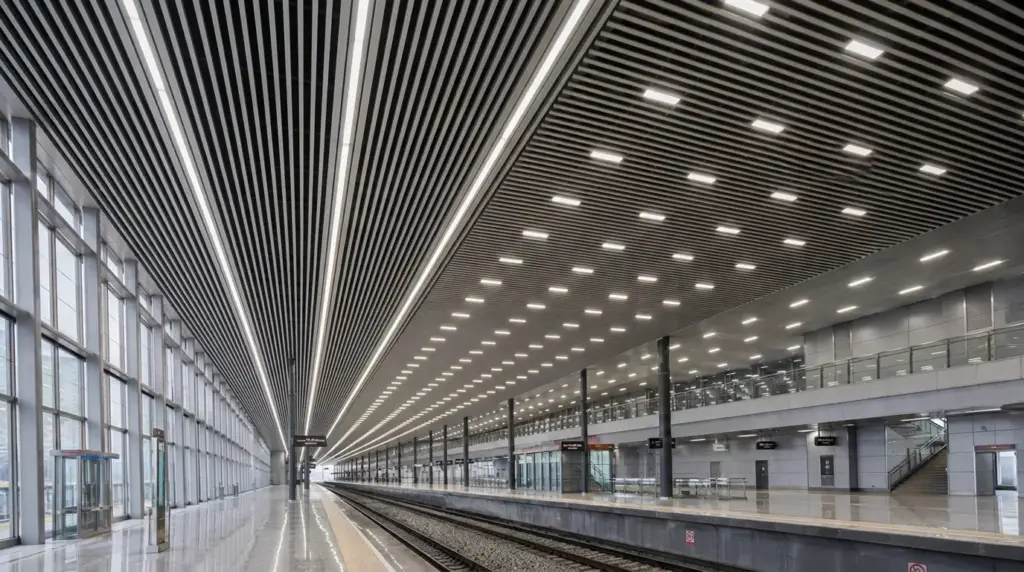

Один и тот же профиль можно использовать с разным шагом для функционального зонирования. В описании станции метро в Ташкенте KRAFT указывает рейку 88 × 80 мм с шагом 104 мм над путями и 156 мм над платформой. Такой прием меняет плотность рисунка без смены самого профиля.

Как согласовать размеры со светильниками

Освещение проектируют одновременно с рейками. Если сначала смонтировать частый потолок, а затем искать место для длинного корпуса, неизбежно придется вырезать профили, нарушать шаг или опускать светильник ниже задуманной плоскости.

Возможны четыре принципиальные схемы.

Светильник в чистом зазоре

Корпус располагается между соседними рейками. Его наружная ширина должна быть меньше фактического зазора с учетом монтажного допуска и способа обслуживания. Номинальный модуль здесь ничего не гарантирует: при модуле 100 мм и рейке шириной 80 мм свободно всего 20 мм.

Если рассеиватель находится выше нижних граней высокой рейки, профили могут ограничивать поперечное распределение света. Чем глубже утоплен источник, тем внимательнее проверяют кривую силы света и равномерность на рабочей плоскости.

Световая линия вместо одного ряда

Один ряд рейки пропускают, а на его оси устанавливают светильник. Ширина корпуса может быть близка к ширине профиля либо занимать несколько модулей. Важно сохранить регулярность: ось света должна продолжать координатную сетку, а расстояния до соседних реек — соответствовать утвержденной раскладке.

Практический разбор «линейный светильник кубообразный потолок» поможет отдельно согласовать корпус, оптику, драйвер, крепление и обслуживание. В спецификации потолка при этом отмечают, какие ряды пропущены и кто поставляет переходные детали.

Светильник ниже нижней грани

Подвесной линейный прибор можно разместить ниже реек. Он меньше затеняется, но становится самостоятельным видимым элементом. Подвесы светильника координируют с гребенками и рейками, чтобы тросы или штанги не шли под случайным углом.

Интегрированный штатный модуль

У некоторых систем есть светильники или адаптеры, рассчитанные на конкретный шаг. Это упрощает геометрию, но не отменяет светотехнического расчета, независимого электрического подключения и доступа к драйверу.

Таблица 6. Что проверить при совмещении рейки и линейного света

Для предварительной координации полезно выбирать ширину светильника, кратную модулю или близкую к ширине рейки, но это не обязательное универсальное правило. Главнее совместимость конкретных деталей и требуемое распределение света.

Чем кубообразная рейка отличается от плоской немецкой

Кубообразный профиль имеет выраженную высоту и формирует открытый рельеф. В отличие от него немецкий реечный потолок обычно воспринимается как система более плоских линейных панелей с узкими швами или вставками. Сравнивать эти решения только по ширине видимой полосы некорректно.

У плоской панели важны ширина лицевой плоскости, форма кромки, открытый или закрытый шов и общая монтажная высота. У кубообразной — одновременно ширина, высота, зазор и угол обзора. Рейка шириной 80 мм и высотой 100 мм дает намного более глубокий рисунок, чем плоская панель шириной 100 мм.

Кубообразная система удобна для открытого доступа и интеграции оборудования между рядами. Плоская может лучше подойти, когда нужна спокойная почти сплошная поверхность и минимальная визуальная глубина. Решение выбирают по архитектуре и эксплуатации, а не по стране или условному названию дизайна.

Материал и толщина: почему одинаковый размер не означает одинаковую жесткость

Профили одного сечения могут изготавливаться из алюминия, оцинкованной или нержавеющей стали. Жесткость готовой рейки зависит не только от материала, но и от толщины листа, формы боковых граней, замка, длины и расстояния между точками опирания.

Например, в линейке Grand Line для алюминия указана толщина 0,3–0,5 мм, для оцинкованной стали — 0,25–0,5 мм, а для нержавеющей версии — 0,5 мм. У ALBES толщина меняется по типоразмерам и материалу. Эти числа нельзя использовать для самостоятельной замены листа: профиль проектируется как часть системы.

При выборе проверяют:

• допустимый материал для нужного типоразмера;
• толщину и защитное покрытие;
• максимальную доступную длину;
• шаг и тип несущих направляющих;
• фиксаторы в местах пересечения;
• соединители по длине;
• торцевые заглушки;
• условия влажности, температуры и очистки;
• допуск для наружной зоны, если она предусмотрена.

Не всякая высокая рейка выпускается во всех металлах. Так, ALBES указывает A95S только в оцинкованной стали, тогда как другие семейства могут иметь алюминиевое и стальное исполнение. Заказывать материал нужно вместе с точной маркой изделия.

Каталог кубообразная рейка помогает выбрать доступную систему, но в заявку все равно включают полный набор параметров: сечение, длину, модуль, материал, покрытие, гребенку и комплектующие.

Высокие рейки: крепление и устойчивость

Высокая ламель сильнее реагирует на перекосы, воздушные потоки и вибрацию. Ее боковая поверхность больше, а нижняя грань находится дальше от замка. Поэтому для крупного сечения особенно важны штатные фиксаторы и прямолинейность гребенок.

Нельзя назначать универсальный шаг подвесов по высоте рейки. Он зависит от несущей системы, массы, основания, расчетных воздействий и расположения оборудования. Производитель может предусматривать более жесткую гребенку, подвес «нониус», дополнительные фиксаторы или ограничения по минимальному зазору.

Для семейства ALBES A50S приведены конкретные условия:

• рейки выше 100 мм при повышенных ветровых и вибрационных нагрузках рекомендуется устанавливать на более жесткой подвесной системе;
• для более жесткой фиксации допускается подвес «нониус»;
• фиксатор применяется во всех местах пересечения рейки и гребенки;
• для реек высотой более 200 мм минимальный зазор составляет 70 мм.

Это полезный пример инженерной логики, но не готовая инструкция для продукции другого бренда. На объекте используют документацию выбранной серии и проект креплений.

Перфорация, акустика и открытость

Размеры кубообразной рейки влияют на акустику помещения косвенно: меняется площадь металла, открытость и возможность разместить звукопоглощающий материал над потолком. Но гладкая металлическая ламель сама по себе в основном отражает звук.

Для акустического решения применяют одну из предусмотренных схем:

• перфорированный профиль с акустическим нетканым материалом;
• перфорированные рейки с пористым наполнителем;
• самостоятельные звукопоглощающие плиты над открытой системой;
• стеновые панели или острова, работающие вместе с потолком.

Коэффициент звукопоглощения относится к испытанной сборке, а не к слову «перфорация». Важны диаметр и шаг отверстий, доля перфорированной площади, подложка, наполнитель, воздушный зазор и площадь покрытия. Нельзя рассчитывать акустику только по геометрически открытому проценту между рейками.

Высокая рейка также не является акустическим баффлом автоматически. Чтобы ламель поглощала звук, ее конструкция и наполнение должны быть предназначены для этого и подтверждены данными производителя.

Вентиляция, спринклеры и другие инженерные системы

Открытый потолок удобен тем, что коммуникации остаются доступными, но каждый инженерный элемент требует отдельного согласования. Геометрический зазор между рейками не отменяет правил размещения пожарных извещателей, оросителей, воздухораспределителей и систем дымоудаления.

На общем плане отмечают:

• оси реек и гребенок;
• светильники и их подвесы;
• оросители и зоны распыла;
• пожарные извещатели;
• решетки и диффузоры вентиляции;
• люки и обслуживаемые клапаны;
• камеры, громкоговорители и датчики;
• кабельные лотки и крупные воздуховоды над потолком.

Если оборудование не помещается в один промежуток, вокруг него проектируют пропуск рядов, рамку или локальный фриз. Случайная подрезка высокой рейки оставляет открытый торец, ослабляет профиль и нарушает ритм.

Оборудование крепят к основанию или предусмотренной несущей конструкции. Декоративная рейка не должна воспринимать его массу, если это прямо не разрешено штатным узлом.

Монтаж кубообразного потолка с учетом размеров

Точная геометрия формируется не на этапе защелкивания реек, а еще при обмере и разметке. Чем длиннее и выше элементы, тем заметнее накопленная ошибка.

1. Обмерить помещение и препятствия

Фиксируют реальные длины стен, диагонали, отметки перекрытия, балки и все коммуникации. В непрямоугольном помещении нельзя рассчитывать раскладку только по одной паре размеров.

2. Выбрать направление

Рейки могут вести к точке входа, подчеркивать длинную сторону, поддерживать движение людей или связывать несколько зон. Направление одновременно определяет требуемую длину и положение стыков.

3. Задать ось, модуль и края

План начинают от архитектурной оси, а не обязательно от стены. Краевые поля делают симметричными либо осознанно привязывают к колоннам, витринам и свету. Очень узкая крайняя щель выглядит как ошибка.

4. Разместить гребенки и подвесы

Их шаг берут из документации системы и проекта. До монтажа декоративных профилей проверяют отметку, параллельность, направление стрелок на элементах, если оно задано, и прямолинейность несущих рядов.

5. Согласовать стыки и торцы

Соединители выбирают под высоту и марку рейки. На открытых краях острова и возле стеклянных перегородок торцевые заглушки особенно заметны. Их цвет и размер включают в заказ заранее.

6. Установить оборудование независимо

Светильники, вентиляция и системы безопасности получают собственные крепления либо штатные интегрированные элементы. После монтажа проверяют возможность снять рейку и добраться до обслуживаемых узлов.

7. Контролировать готовую плоскость

Проверяют шаг нескольких соседних рядов, совпадение нижних граней, прямолинейность при продольном обзоре, рисунок стыков и сохранность покрытия. Высокие рейки рассматривают не только снизу, но и с основных маршрутов движения.

Что указать в проекте и заявке

Таблица 7. Спецификация кубообразного реечного потолка

К заявке прикладывают план с осями и разрез через потолок. Для комбинированных профилей нужна развертка с маркировкой каждого ряда. Фраза «размер кубообразного потолка стандартный» не может заменить эти документы.

Частые ошибки при выборе размеров

Считать модуль шириной рейки

В системе A100S модуль 100 мм может сочетаться с рейкой шириной 80 мм и зазором 20 мм. Если принять 100 мм за ширину, не сойдутся ни расход, ни место для светильника.

Перепутать ширину и высоту

Запись 35 × 105 мм без расшифровки неоднозначна. В спецификации всегда указывают названия параметров A и H и прикладывают сечение.

Выбрать профиль без гребенки

Декоративная рейка и несущая направляющая образуют систему. Совпадающий шаг на бумаге еще не означает совместимый замок.

Рассчитать материал только по площади

Формула погонных метров не учитывает крайние поля, стыки, подрезки, разные длины и пропуски под оборудование. Для заказа нужна координатная раскладка.

Назначить максимальную длину без проверки доставки

Шестиметровый профиль может не пройти в здание или деформироваться при переноске. Маршрут доставки проверяют до запуска в производство.

Считать высокий профиль способом полностью скрыть сети

При взгляде снизу открытая система остается прозрачной. Коммуникации упорядочивают и при необходимости окрашивают фон, а не полагаются только на высоту ламели.

Увеличить шаг ради экономии и забыть о фоне

Расход рейки уменьшается, но становится заметнее перекрытие и оборудование. Экономический расчет должен включать подготовку запотолочного пространства.

Встроить свет после утверждения раскладки

Ширина корпуса может не совпасть с зазором, а драйвер — оказаться недоступным. Свет и потолок проектируют в одной сетке.

Применить интерьерный профиль снаружи

Для навеса нужны подтвержденное наружное применение, ветровой расчет, соответствующие крепления и покрытие. Подходящий размер сам по себе не дает такого допуска.

Не сделать натурный фрагмент

Одиночная рейка не показывает плотность, затенение и видимость фона. Макет минимум из нескольких рядов помогает проверить решение до заказа всей партии.

Пошаговый выбор размера

1. Определите нижнюю отметку потолка и доступный полный опуск Δ.
2. Нанесите на план все инженерные сети и оборудование.
3. Выберите направление реек и основную дистанцию обзора.
4. Подберите визуальный масштаб: тонкий, средний или крупный профиль.
5. Уточните у производителя реальные A, H, L и H1 по чертежу.
6. Выберите штатную гребенку и допустимые модули.
7. Рассчитайте чистый зазор C и предварительный расход 1000/M.
8. Согласуйте модуль со светом, вентиляцией и системами безопасности.
9. Разложите целые длины, стыки, крайние поля и торцы.
10. Проверьте материал, толщину, покрытие и условия эксплуатации.
11. Соберите натурный фрагмент на проектном шаге и отметке.
12. Выпустите план, разрез, спецификацию и карту монтажа.

Вывод

Размеры кубообразной рейки — это система взаимосвязанных параметров. Ширина A задает вес видимой полосы, высота H формирует глубину, длина L определяет стыки, зазор C показывает реальную свободу между профилями, а модуль M управляет ритмом и расходом. Параметр H1 помогает читать заводской узел, но полный опуск Δ назначают по разрезу с учетом подвесов и коммуникаций.

Для тонкого спокойного рисунка подходят узкие и невысокие профили, для общественных интерьеров среднего масштаба — сбалансированные прямоугольные сечения, для атриумов и вестибюлей — крупные или комбинированные ламели. Однако визуальная рекомендация всегда подчиняется совместимости с гребенкой, жесткости, условиям эксплуатации и инженерному проекту.

Надежный выбор начинается не с пары чисел в прайс-листе, а с плана и чертежа. Укажите ширину, высоту, длину, модуль, зазор, материал, покрытие и полный состав системы; согласуйте свет и оборудование; разложите стыки; соберите натурный фрагмент. Тогда кубообразный потолок сохранит точный ритм, будет удобен в монтаже и не потребует переделок на объекте.
