Монтаж акустических баффлов: пошаговая инструкция и основные узлы

Монтаж акустических баффлов начинается не с вкручивания крепежа, а с акустической раскладки и проверки основания. Баффлы висят вертикально, поэтому работают обе большие поверхности панели, а между рядами сохраняются свет, воздух и доступ к инженерным сетям. Но открытая конструкция предъявляет высокие требования к точности: разница в длине тросов, смещенная ось или небольшой поворот панели сразу заметны на длинном ряду.

Способ крепления зависит от конкретной системы. Одни баффлы подвешивают поштучно к перекрытию на регулируемых стальных тросах, другие устанавливают на общий несущий профиль или модульную Т-образную сетку. В минераловатных изделиях могут применяться заводские втулки, винтовые проушины или спиральные анкеры; в PET-панелях — фирменные клипсы и рамки; в металлических акустических ламелях — коннекторы и жесткая подсистема. Эти детали нельзя заменять похожим крепежом без подтверждения производителя.

Ниже приведена последовательность для типовой внутренней установки свободно подвешенных минераловатных баффлов. Она помогает понять логику работ, но не заменяет монтажную схему выбранной серии, расчет креплений, проект производства работ и требования конкретного объекта.

Что такое акустический баффл

Баффл — это звукопоглощающий элемент, который устанавливают вертикально под перекрытием. Его основой может быть каменная или стеклянная вата, полиэфирное волокно, древесная шерсть либо перфорированный металлический корпус с пористым наполнителем. У изделия обычно обработаны обе стороны и кромки, поскольку они полностью видны в интерьере.

Главная функция — сократить отраженную звуковую энергию внутри помещения. Баффлы помогают уменьшить гул и время реверберации, сделать речь понятнее и снизить общее ощущение шумности в офисе, ресторане, учебном пространстве, спортивном зале или вестибюле. Расположение, количество, размеры и расстояния между рядами определяют акустическим расчетом.

Подробно материалы, формы и акустические показатели разобраны в статье акустические баффлы. Здесь основное внимание уделено разметке, подвесам и монтажным узлам.

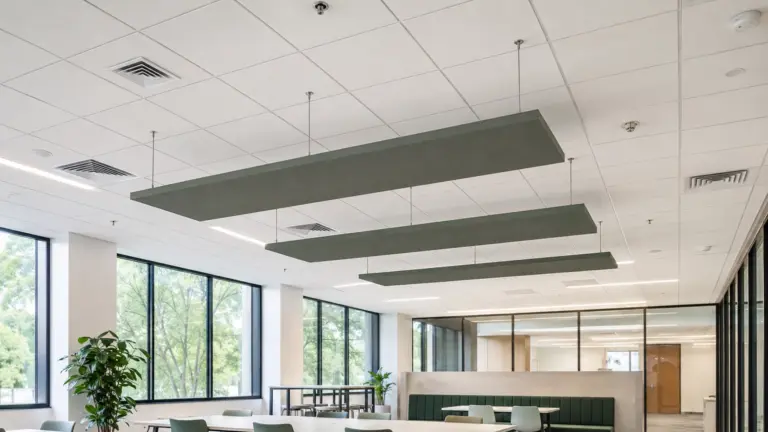

Чем баффл отличается от акустического острова

Остров располагается преимущественно горизонтально, а баффл — вертикально. У острова обычно три или четыре точки подвеса и требуется выравнивание горизонтальной плоскости. У прямоугольного баффла часто две точки, расположенные вдоль верхней кромки; длинные или фигурные изделия могут иметь три крепления.

Из-за различной ориентации отличаются разметка и приемка. Остров проверяют по уровню в двух направлениях, баффл — по высотной отметке верхней или нижней кромки, вертикальности и параллельности соседним панелям. Отдельная инструкция по горизонтальным элементам приведена в материале монтаж акустических островов.

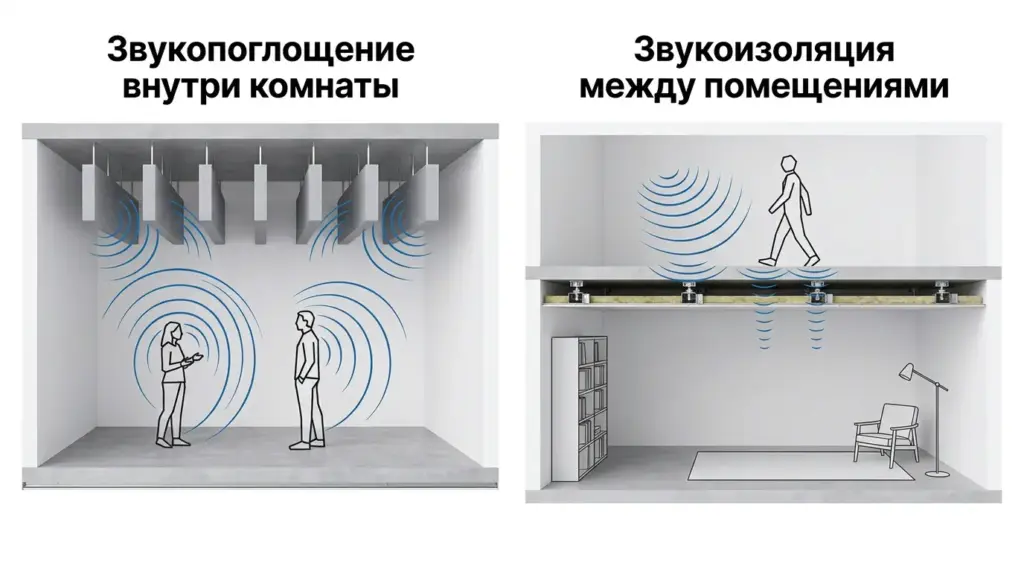

Помогут ли баффлы сделать звукоизоляцию потолка

Нет, свободно подвешенные баффлы не являются звукоизолирующим потолком. Они легкие, пористые и расположены с открытыми промежутками, поэтому хорошо поглощают отражения в комнате, но почти не перекрывают путь звука через межэтажное перекрытие.

Если задача сформулирована как «как сделать звукоизоляцию потолка от соседей сверху», сначала определяют тип шума:

• воздушный — речь, музыка, телевизор;
• ударный — шаги, падение предметов, перемещение мебели;
• структурный — вибрация, распространяющаяся по плитам, стенам и инженерным коммуникациям.

Для звукоизоляции требуется строительная конструкция с массой, герметичностью и виброразвязкой: например, расчетный подвесной потолок на упругих подвесах, заполненный звукопоглощающим материалом и закрытый несколькими слоями плотной облицовки. Важны герметичный периметр, отсутствие жестких звуковых мостиков и контроль обходных путей через стены, шахты и трубы. Для ударного шума наиболее эффективное воздействие часто выполняют со стороны пола верхнего помещения, но возможность такого решения зависит от объекта.

Поэтому ответ на вопрос «можно ли сделать звукоизоляцию потолка» — да, но это отдельная инженерная задача. Баффлы можно оставить ниже звукоизолирующей конструкции для коррекции реверберации, однако их акустические показатели нельзя прибавлять к индексу изоляции перекрытия.

Таблица 1. Баффлы, острова и звукоизолирующий потолок

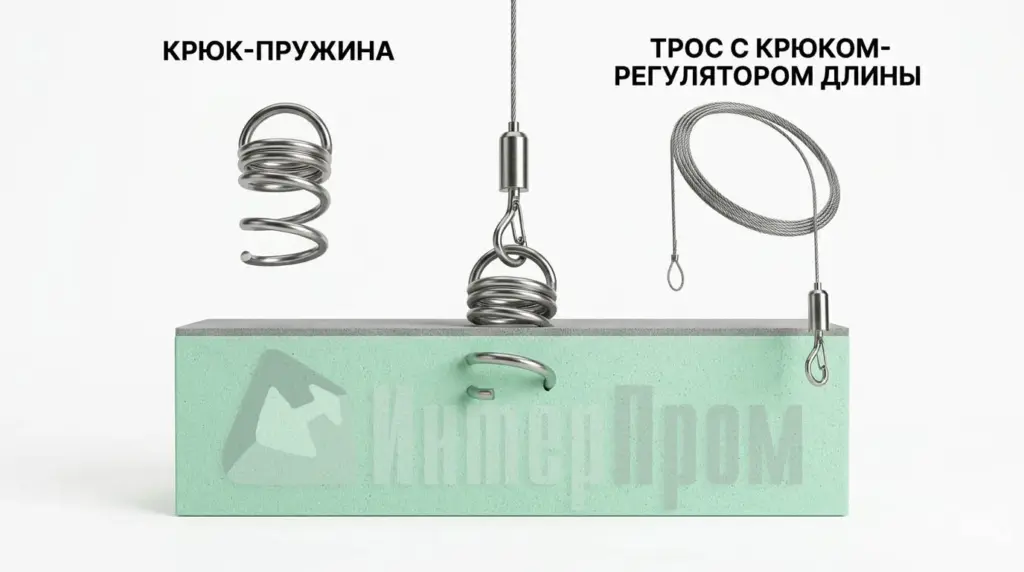

Из чего состоит система подвеса

Типовой комплект свободно подвешенного баффла включает пять групп элементов:

1. Крепеж к основанию. Анкер, шуруп или другой элемент, выбранный под бетон, сталь, дерево либо штатную подвесную сетку.
2. Верхняя деталь подвеса. Проушина, цилиндрическая чашка, клипса или резьбовое соединение.
3. Регулируемый трос. Стальной канат заданной длины с механизмом изменения отметки.
4. Нижний безопасный соединитель. Карабин, крюк с защелкой либо фирменный замок.
5. Точка крепления в панели. Заводская втулка, винтовая проушина, спиральный анкер, крюк или коннектор.

В групповом монтаже добавляется несущий профиль либо Т-образная сетка. Она позволяет сначала создать точную координатную основу, а затем фиксировать панели с повторяемым шагом. При этом нагрузку сетки и баффлов передают на собственные подвесы, рассчитанные для всей сборки.

Проверенные примеры комплектаций

В таблице приведены данные конкретных систем. Они показывают порядок нагрузок и число креплений, но не образуют универсальную инструкцию для любого изделия.

Таблица 2. Примеры размеров, массы и подвесов акустических баффлов

Даже если масса панели значительно ниже заявленной несущей способности одного элемента, нельзя сокращать число точек. Два или три подвеса нужны не только для удержания веса, но и для сохранения положения, распределения нагрузки и защиты от случайного поворота.

Основные монтажные узлы

Узел 1. Крепление к железобетонному перекрытию

Это наиболее прямой вариант: точку переносят с плана на плиту, сверлят отверстие и устанавливают анкер, предназначенный для данного основания и направления нагрузки. Тип, диаметр и глубину нельзя назначать по общей статье. Их выбирают по рабочей нагрузке, состоянию бетона, расположению пустот и документации крепежа.

Перед сверлением проверяют скрытые кабели, трубы, арматуру и зоны, где отверстия запрещены. Если фактическое место конфликтует с коммуникацией, точку не сдвигают самовольно: изменение согласуют на плане, чтобы трос остался вертикальным и ряд не потерял ось.

Узел 2. Верхнее крепление к металлу или дереву

К стальной балке применяют согласованный зажим, резьбовой элемент или другую деталь, рассчитанную на профиль и покрытие. Сварка либо сверление несущей конструкции допускаются только проектом. Для древесины выбирают шуруп с подтвержденной несущей способностью и достаточной глубиной заделки; крепить в тонкую декоративную обшивку нельзя.

Внешне одинаковые потолки могут иметь разное основание. Поэтому монтажная бригада должна получить план с маркировкой типов крепежа, а не одну общую коробку анкеров.

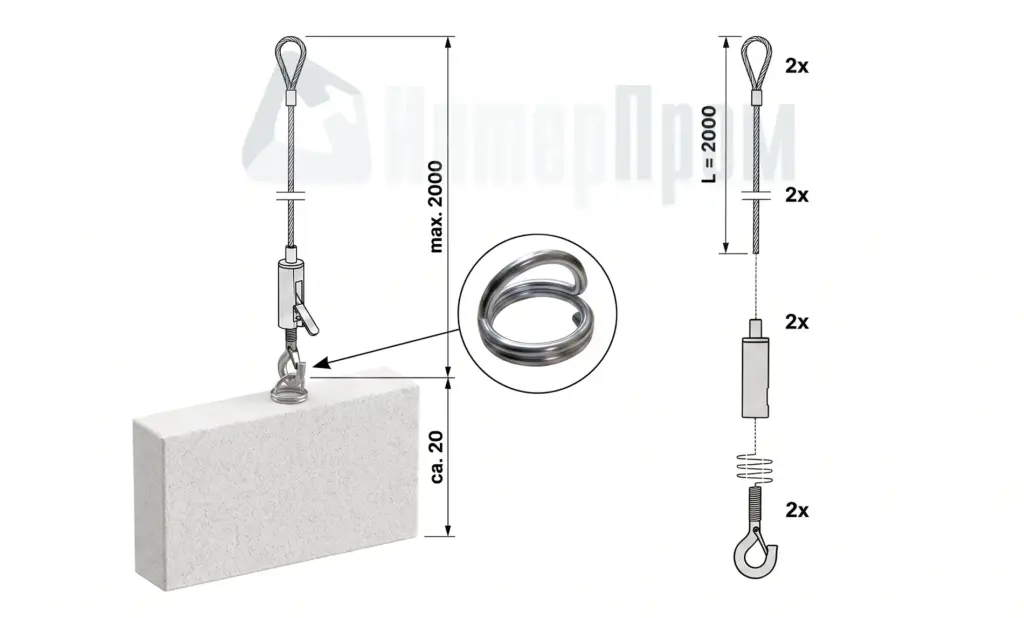

Узел 3. Регулируемый трос и безопасный замок

Трос позволяет выставить отметку после установки верхней точки. Механизм должен фиксировать канат без проскальзывания, а нижний крюк или карабин — исключать случайное отсоединение. Свободный конец оформляют по инструкции производителя: его нельзя произвольно обрезать до завершения регулировки всего ряда.

Тросы должны идти почти вертикально, если монтажная схема не допускает наклон. Расходящиеся подвесы создают горизонтальную составляющую нагрузки, разворачивают панель и затрудняют выравнивание.

Узел 4. Соединение троса с баффлом

У Rockfon Contour винтовые проушины вкручивают в предварительно установленные втулки на верхней кромке; инструкция требует скрыть резьбу и выполнить еще половину оборота. У ALBES спиральную анкерную пружину вкручивают вертикально в точку, обозначенную на панели, затем соединяют с карабином.

Спиральный анкер нельзя переставлять многократно в новое место без разрешения производителя: волокнистое основание может быть повреждено. Заводскую втулку также нельзя заменять саморезом через лицевую поверхность.

Узел 5. Общий несущий профиль

При большом количестве рядов отдельная разметка сотен точек на перекрытии трудоемка. Профильная система создает регулярную сетку: сначала монтируют и выравнивают несущие линии, затем устанавливают баффлы на штатные анкеры или крюки.

Преимущество — повторяемый шаг и удобная корректировка рядов. Недостаток — дополнительная масса и высота подсистемы. Все соединители, направляющие шпильки и подвесы должны принадлежать одной совместимой системе.

Узел 6. Дистанционер между соседними элементами

Когда баффлы соприкасаются кромками в сложной композиции, мягкие поверхности могут тереться и выглядеть неровно. Rockfon для своей системы рекомендует минимальный зазор 6 мм и фирменные дистанционные элементы, которые удерживают соседние панели на одинаковом расстоянии.

Такой размер относится к конкретному узлу. Основной шаг рядов обычно значительно больше и определяется акустическим расчетом, светом и архитектурой.

Как выбрать схему монтажа

Метод выбирают по числу панелей, архитектуре, типу основания и необходимости обслуживать пространство над баффлами. Нельзя считать тросовый подвес единственно возможным: для регулярного крупного поля профильная сетка часто дает более точную геометрию, а возле низкого перекрытия может применяться прямое крепление, если оно предусмотрено системой.

Таблица 3. Сравнение способов монтажа акустических баффлов

Для Ecophon Solo Baffle официально предусмотрены монтаж на профиле Connect Baffle, регулируемых тросах и системе Connect. Для ALBES Sound Profi базовая схема — регулируемый трос со спиральным анкером; жёсткие подвесы производитель не допускает.

Что проверить до начала работ

Рабочий проект и акустическая раскладка

На плане должны быть указаны оси рядов, размеры и марки панелей, верхние и нижние отметки, шаг, количество точек крепления, схема подвесов и границы зон. Для разноуровневой композиции требуется развертка либо трехмерная координатная ведомость.

Количество и расположение элементов берут из акустического проекта. Если расчет показывает определенную эквивалентную площадь поглощения, сокращать число панелей ради обхода светильника нельзя. Узел переносится или раскладка пересчитывается. Методика предварительной оценки изложена в материале расчет акустических панелей, но для сложных залов нужен специалист по акустике.

Фактическое основание

Перед сверлением устанавливают:

• материал и толщину несущего основания;
• наличие пустот, трещин, слабых участков и старых покрытий;
• допустимые зоны крепления;
• трассы скрытой электрики, труб и арматуры;
• отметки балок и перепады перекрытия;
• возможность использовать механический, химический или другой проектный анкер;
• требования к коррозионной стойкости.

Гипсокартон, тонкая облицовка, кассета или декоративная рейка не считаются несущим основанием. Если производитель допускает установку под подвесной системой, нагрузка передается через штатную клипсу на подтвержденный каркас.

Масса и число точек

Для первичной проверки можно разделить массу баффла на число подвесов. Панель массой 4,3 кг на двух строго вертикальных тросах в идеальной статической схеме дает около 2,15 кг на каждый. Но это не расчет анкера: реальная нагрузка может распределяться неравномерно, а монтаж, регулировка и случайное воздействие добавляют усилия.

Крепеж выбирают по проектной нагрузке с требуемыми коэффициентами и учетом основания. Нельзя использовать предельные 5 кг из документации спирального анкера ALBES или троса Rockfon как рабочее значение для произвольного крепления к перекрытию. Это характеристики отдельных деталей конкретных комплектов.

Инженерные системы

До разметки совмещают планы баффлов, светильников, воздухораспределителей, спринклеров, датчиков, камер, кабельных лотков и ревизионных зон. Для каждого прибора должны быть понятны собственные подвесы и сервисный доступ.

Трос панели не должен проходить через корпус светильника, заслонять датчик или попадать в зону обслуживания клапана. Если оси конфликтуют, решение принимают до сверления, а не во время подъема панели.

Условия помещения

Проверяют влажность, температуру, воздушные потоки и риск загрязнения. Конкретная серия может иметь ограничения для бассейна, улицы или зоны с сильными сквозняками. Например, стандартные подвесные комплекты для минераловатных баффлов, как правило, не допускается применять в бассейнах, на улице и в местах с сильной ветровой нагрузкой или сквозняками — для таких условий нужна специализированная коррозионностойкая система, подтверждённая производителем, а также устанавливать систему в местах с ветровой нагрузкой и сквозняками.

Для спортивных залов и других зон возможного удара свободно подвешенная мягкая панель требует отдельной оценки. Обычный интерьерный тросовый комплект нельзя считать ударостойким.

Таблица 4. Исходные данные для монтажной бригады

Инструменты и материалы

Для типовой установки потребуются:

• лазерный построитель плоскостей и рулетка;
• отвес или электронный уровень для контроля вертикальности;
• детектор скрытых коммуникаций;
• перфоратор или дрель с оснасткой под основание;
• монтажный инструмент для выбранного анкера;
• устойчивая стремянка, подмости или мобильная вышка по высоте работ;
• чистые нитриловые либо полиуретановые перчатки;
• мягкая защитная упаковка для временного хранения панелей;
• фирменные тросы, карабины, проушины, анкеры и дистанционеры;
• маркировочные бирки и актуальная распечатка раскладки.

Нож, клей и обычные саморезы не входят в универсальный набор для баффла. Резка, сверление или изменение кромки допускаются только для систем, где производитель дает соответствующую технологию. Минераловатную панель с готовой окрашенной кромкой обычно заказывают в нужном размере.

Пошаговый монтаж акустических баффлов на тросах

Шаг 1. Принять комплект и документацию

Сверяют артикулы, размеры, цвет, массу, количество точек крепления и состав каждого подвеса. Панели осматривают в упаковке: кромки не должны быть смяты, покрытие — загрязнено, втулки — вырваны. Разные партии оттенка не смешивают случайно; при необходимости их распределяют по утвержденной схеме.

До подъема проверяют, что руководство относится именно к полученной модификации. Похожая панель другой толщины может иметь иное число точек или тип анкера.

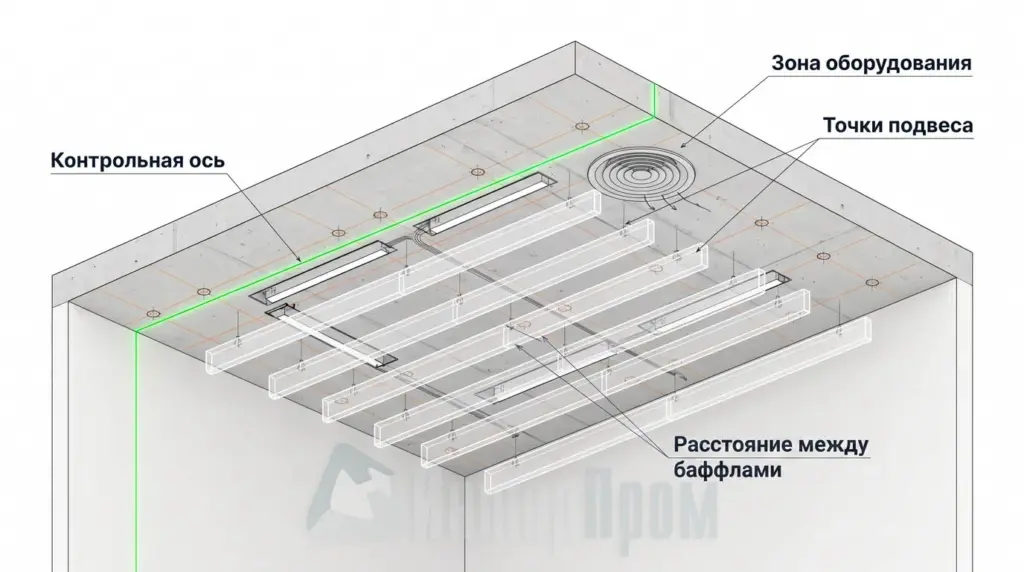

Шаг 2. Перенести координатную сетку

На полу либо в цифровой модели фиксируют контрольную ось помещения. Лазером переносят линии на перекрытие, затем отмечают точки верхних креплений. Для каждого баффла расстояние между точками берут из заводской разметки или монтажного чертежа.

Точки крепления на панели обычно размещены на определённом отступе от торцов по заводской разметке — переносить значение с одной серии на другую нельзя, нужен монтажный чертёж выбранного изделия. Это значение нельзя переносить на другую серию. У ALBES точки определены разметкой конкретной панели.

Первые и последние ряды проверяют относительно стен, колонн и световых линий. Маленькая ошибка в начальной оси на большом поле превращается в заметный разворот всего потолка.

Шаг 3. Проверить точки и установить верхний крепеж

Перед сверлением каждую точку проверяют детектором и сопоставляют с исполнительной схемой коммуникаций. Отверстие очищают и устанавливают крепеж строго по технологии его производителя. Анкер должен быть полностью посажен, а верхняя деталь подвеса — надежно зафиксирована и ориентирована по проекту.

Для повторяемости удобно выполнить сначала контрольный участок из нескольких панелей. После проверки узла, отметки и внешнего вида монтаж продолжают серийно.

Шаг 4. Подготовить точки в панели

Панель укладывают на чистую мягкую поверхность. Заводскую винтовую проушину аккуратно устанавливают во встроенную втулку. Спиральный анкер вкручивают вертикально в обозначенное место, не расширяя отверстие раскачиванием.

Нельзя держать баффл за один установленный анкер и поднимать его рывком. До окончательной подвески панель поддерживают за корпус двумя руками в чистых перчатках.

Шаг 5. Подготовить тросы

Тросы предварительно выставляют немного длиннее расчетной величины, чтобы панель можно было безопасно подключить ниже проектной отметки. Проверяют работу замка и наличие всех карабинов. После этого верхние концы крепят к основанию или штатному профилю.

Свободные концы не обрезают, пока ряд не выровнен и не принят. Если руководство требует декоративную чашку, ее надевают до окончательного соединения.

Шаг 6. Подвесить баффл во всех точках

Панель поднимают без изгиба и соединяют каждый нижний карабин с проушиной или спиральным анкером. До отпускания проверяют, что крюки полностью закрыты и все точки несут нагрузку.

Длинный баффл с тремя точками подключают последовательно при постоянной поддержке корпуса. Нельзя оставлять его висеть на одном крайнем подвесе: это перегружает место крепления и может повредить кромку.

Шаг 7. Выставить высоту и вертикальность

Сначала регулируют общую отметку ряда по лазеру, затем выравнивают каждую панель. У прямоугольного баффла контролируют:

• совпадение нижней либо верхней кромки с проектной линией;
• вертикальность плоскости;
• горизонтальность длинной кромки, если она должна быть ровной;
• параллельность соседним элементам;
• отсутствие скручивания между точками.

Регулировку выполняют малыми перемещениями поочередно на двух тросах. Резкое вытягивание одного конца может перекосить панель и заставить второй замок принять всю нагрузку.

Шаг 8. Задать шаг и стабилизировать композицию

Расстояния проверяют шаблоном, рулеткой или по лазерным осям. Если система предусматривает дистанционеры между соприкасающимися элементами, их устанавливают в указанных местах. Самодельная проволочная связь способна повредить кромку и изменить акустический зазор.

В обычном интерьере баффлы не должны заметно качаться от работы вентиляции. Если движение есть, проверяют скорость воздушного потока, положение диффузора и допустимую схему крепления. Добавлять жесткую растяжку можно только по проекту и инструкции системы.

Шаг 9. Оформить тросы и маркировку

После окончательной приемки отметки свободный конец троса оформляют по руководству: оставляют сервисный запас, прячут в чашку либо обрезают подходящим инструментом. Срез не должен распускаться и образовывать острую кромку.

Съемные ряды маркируют незаметными бирками, соответствующими исполнительной схеме. Это ускоряет обслуживание светильников и вентиляции.

Шаг 10. Очистить и проверить поле

Пыль удаляют способом, разрешенным для поверхности: обычно мягкой щеткой или пылесосом с подходящей насадкой. Загрязнение нельзя маскировать краской без согласования — локальный ремонт может отличаться по цвету и изменить пористость покрытия.

Готовый участок осматривают вдоль рядов с основных точек входа. Поворот одной панели, почти незаметный снизу, хорошо виден в продольной перспективе.

Таблица 5. Контроль после каждого этапа монтажа

Монтаж баффлов на общей направляющей

Профильная схема удобна, когда потолок состоит из десятков параллельных рядов. Вместо переноса каждой пары точек на бетон сначала создают несущую координатную систему. Но профиль не является обычной монтажной шиной: форма замков, шаг посадочных мест, соединители и допустимые панели должны соответствовать одной системе.

Последовательность работ выглядит так:

1. На перекрытие переносят оси несущих профилей и их проектную отметку.
2. Устанавливают анкеры и подвесы с шагом, заданным монтажной схемой.
3. Собирают направляющие штатными соединителями, сохраняя направление и температурные узлы, если они предусмотрены.
4. Выравнивают всю сетку по лазеру, проверяют параллельность и диагонали.
5. Устанавливают крюки, анкеры или посадочные детали с заданным шагом.
6. Подвешивают баффлы, фиксируют их от случайного выпадения и проверяют вертикальность.
7. Оставляют предусмотренные съемные зоны для доступа к оборудованию.

В схеме Ecophon M414 применяются профиль Connect Baffle, анкерные винты, соединители профиля и направляющие шпильки. Точное количество деталей и шаг берут из таблицы комплектации для выбранного размера. Нельзя воспроизводить похожую сетку из случайного профиля: даже при совпадении ширины защелка и несущая способность будут другими.

Что дает направляющая

Общий профиль уменьшает количество независимых регулировок и помогает выдержать ряды. Он особенно полезен, когда нижние кромки всех баффлов должны образовать одну плоскость. При разноуровневой композиции сетка также может служить базой, но длины подвесов и марки панелей задают отдельной ведомостью.

Одновременно появляется новая зона контроля: сама подсистема. Ее массу, подвесы, соединения и дополнительную нагрузку от панелей рассчитывают до монтажа. Случайное крепление светильника к этой направляющей может превысить допустимую нагрузку или помешать демонтажу.

проводят через аккуратно согласованную зону и фиксируют независимо к перекрытию, не передавая нагрузку на отделочный элемент.

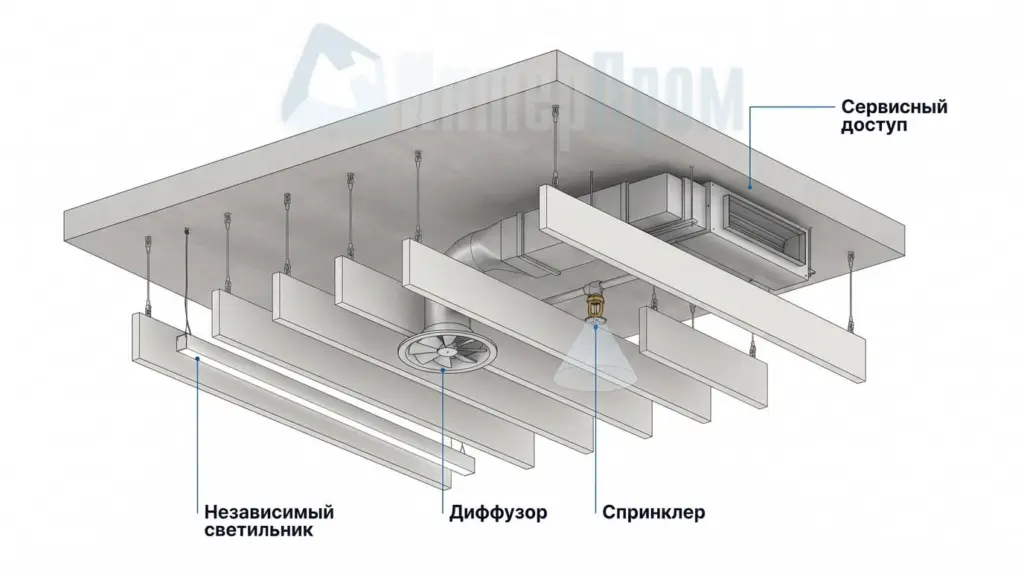

Как согласовать баффлы со светом и инженерными системами

Открытый потолок сохраняет видимость оборудования, поэтому инженерные элементы становятся частью архитектуры. Лучший результат дает единая координатная сетка, в которой заранее распределены ряды панелей, световые линии, воздухораспределители и устройства пожарной безопасности.

Таблица 6. Координация баффлов с оборудованием

Светильники, диффузоры и другое оборудование получают независимые крепления к основанию либо к предназначенной для них несущей системе. Тонкий трос баффла не является кабельным подвесом, а пористая панель — монтажной площадкой.

Для линейного света проверяют не только план, но и разрез. Если нижняя грань прибора находится выше высокой панели, соседние баффлы могут сформировать темные полосы. Иногда светильник опускают до нижней отметки панелей, иногда увеличивают зазор или меняют оптику. Решение подтверждают светотехническим расчетом.

Как монтаж влияет на акустический результат

Качественная панель не исправит неверную раскладку. Для свободно подвешенных элементов важны не только характеристики материала, но и количество, высота, расстояние между рядами, открытые поверхности и расположение относительно источников и отражающих плоскостей.

Количество и эквивалентное звукопоглощение

Для отдельных объектов производитель может приводить эквивалентную площадь звукопоглощения одного элемента или данные для массива при конкретном шаге. Для других систем указываются NRC, αw и частотные коэффициенты в заданной монтажной конфигурации. Эти показатели нельзя смешивать в одной арифметике без акустической модели.

Если требуется выбрать не только баффлы, но и другие акустические панели, сравнивают испытанную сборку, материал, площадь, пожарные свойства, кромку и способ крепления. Одинаковое значение NRC не означает одинаковый результат в комнате при разном количестве элементов.

Высота подвеса

Воздушное пространство вокруг панели позволяет звуку взаимодействовать с обеими сторонами. Слишком близкое прижатие к перекрытию может изменить работу системы и затруднить монтаж. Минимальную высоту берут из руководства выбранного метода; Ecophon прямо связывает ее со способом установки.

Опуск также влияет на архитектуру и безопасность. Нижняя кромка не должна попадать в зону движения людей, открывания высоких дверей, работы подъемного оборудования или обслуживания инженерных систем.

Шаг рядов

Очень плотная установка не обязательно дает пропорциональный прирост. Соседние элементы акустически взаимодействуют, а часть поверхности может быть экранирована. Слишком редкая раскладка, напротив, оставит недостаточную площадь поглощения. Шаг принимают по расчету и проверенным данным производителя.

Ориентация

Ряды можно направить вдоль основного движения, по короткой стороне помещения или в связи с архитектурной сеткой. Для акустики важнее итоговая площадь и пространственное распределение, но ориентация влияет на отражения, свет и видимость панелей. В сложных залах ее проверяют моделированием.

Сохранность поверхности

Пористая лицевая ткань и окрашенная кромка участвуют в работе изделия. Самовольная покраска валиком, оклейка пленкой или пропитка может закрыть поры и изменить пожарные и акустические характеристики. Поврежденный элемент ремонтируют только разрешенным составом либо заменяют.

Распространенные ошибки

Использовать баффлы вместо звукоизоляции

После монтажа эхо уменьшается, но шаги сверху остаются. Причина не в браке панели: решались разные акустические задачи.

Сверлить перекрытие без общей раскладки

Первые ряды выглядят ровно, а дальше точки сталкиваются со светом и воздуховодами. Итог — наклонные тросы, пропуски и сломанный ритм.

Крепить к отделочному слою

Анкер удерживается в штукатурке, гипсокартоне или кассете, а не в несущем основании. Такой узел опасен независимо от небольшой массы панели.

Заменять фирменную проушину саморезом

Саморез повреждает волокнистую сердцевину, не имеет безопасного соединения с тросом и может вырваться без предупреждения.

Сокращать число подвесов

Если изделие имеет три размеченные точки, его нельзя подвесить на две. Панель деформируется или нагрузка концентрируется в крайних анкерах.

Поднимать панель за один анкер

Место крепления воспринимает рывок и изгиб, на которые не рассчитано. Баффл поддерживают за корпус до подключения всех точек.

Оставлять незакрытый карабин

При регулировке трос ослабевает, крюк сходит с проушины, панель падает. Закрытие каждого замка проверяют до отпускания изделия.

Направлять диффузор на ряды

Постоянный поток воздуха раскачивает элементы и создает визуальный шум. Распределение воздуха корректируют до сдачи потолка.

Красить загрязненную панель обычной краской

Пятно исчезает, но меняются фактура, отражение света и открытая пористость. Используют разрешенный ремонтный состав либо замену.

Не оставлять доступ к оборудованию

Система выглядит аккуратно до первой проверки клапана или драйвера. Затем панели снимают без маркировки и возвращают в неправильном порядке.

Приемка готового потолка

Универсальной величины допуска по вертикальности или шагу для всех баффлов нет. Критерии берут из проекта, монтажной схемы и требований к отделочным работам. Если точные значения не заданы, их согласуют на контрольном фрагменте до массовой установки.

Таблица 7. Чек-лист приемки монтажа акустических баффлов

При приемке полезно пройти помещение по основным маршрутам. Геометрия, выглядящая правильной непосредственно снизу, может показать волнистость и разворот при взгляде вдоль ряда.

Демонтаж и обслуживание

До обслуживания определяют, какая панель закрывает нужный узел, и сверяются с исполнительной схемой. Баффл поддерживают за корпус, немного снимают нагрузку с карабина и только затем открывают замок. Длинное изделие нельзя освобождать с одного конца без поддержки второго.

Снятые панели ставят вертикально в защищенное место либо укладывают так, как разрешено производителем. Их не прислоняют к острым углам и не используют как опору для инструмента. После возврата проверяют замки, отметку и ориентацию.

Для регулярной уборки обычно подходят удаление пыли и аккуратная чистка пылесосом, но метод зависит от поверхности. Влажную обработку, дезинфекцию и ремонт кромок выполняют только средствами, указанными в документации. Если помещение требует частой интенсивной мойки, пригодность материала выясняют до выбора системы.

При каждом плановом осмотре проверяют:

• состояние тросов и замков;
• отсутствие коррозии;
• затяжку видимых проушин;
• целостность втулок и спиральных анкеров;
• вертикальность панелей;
• отсутствие раскачивания от вентиляции;
• доступность оборудования;
• повреждения покрытия и кромок.

Вывод

Надежный монтаж акустических баффлов строится вокруг трех принципов: подтвержденная несущая цепочка, точная координатная сетка и сохранение акустической раскладки. Крепеж выбирают под фактическое основание, тросы и соединители используют в составе совместимой системы, а каждую панель подвешивают во всех предусмотренных точках.

Поштучные тросы удобны для локальных групп и разных отметок, общий профиль — для регулярных полей. Светильники, вентиляция и системы безопасности остаются независимыми и согласуются с рядами до сверления.

Баффлы улучшают акустику внутри помещения, но не заменяют звукоизоляцию от соседей сверху. Правильный результат — это меньше реверберации, ровные вертикальные панели, безопасные закрытые замки, доступные инженерные системы и исполнительная схема, по которой потолок можно обслуживать без случайного демонтажа.
