Акустические баффлы: что это, как работают и где применяются

В помещении с бетонным перекрытием, стеклянными перегородками и твёрдым полом речь многократно отражается от поверхностей. Голоса сливаются, разговоры слышны далеко от источника, а разборчивость падает. Акустические баффлы добавляют звукопоглощение там, где сплошной подвесной потолок не подходит по архитектуре, высоте или условиям работы инженерных систем.

Баффл — это отдельный вертикальный звукопоглощающий элемент, подвешенный перпендикулярно полу. Он может состоять из окрашенного минерального или стеклянного волокна, полиэфирного войлока, меламиновой пены либо перфорированной металлической оболочки с поглотителем внутри. Конструкция и материал различаются, но положение принципиально: горизонтальная свободновисящая панель относится уже к акустическим островам.

Вертикальная ориентация открывает звуку обе крупные стороны элемента и его кромки. Баффлы можно разместить рядами между светильниками, воздуховодами и спринклерами, сохранив визуально открытое перекрытие. Однако результат зависит не от самого слова «акустический»: нужны испытанные показатели точного изделия, расчёт количества, расстояний, высоты подвеса и совместимости с инженерией.

Баффлы корректируют акустику внутри комнаты — уменьшают избыточные отражения и время реверберации. Они не заменяют звукоизоляцию перекрытия или перегородки и не блокируют передачу речи через открытое запотолочное пространство. Это особенно важно при сравнении со сплошным модульным решением: разные конструкции решают разные задачи.

Короткий ответ. Акустические баффлы — вертикально подвешенные объёмные или пластинчатые звукопоглощающие элементы. Звуковая волна проходит в пористую сердцевину либо через перфорацию к наполнителю, теряет часть энергии, а оставшаяся часть отражается и рассеивается. Эффект создаёт не один элемент, а рассчитанное поле: материал, размеры, число баффлов, шаг, ориентация, расстояние до перекрытия и свойства комнаты. Баффлы удобны для open space, учебных помещений, холлов, ресторанов, спортивных и производственных залов с открытым потолком. Их подвешивают к несущему основанию на тросах или к штатной направляющей конкретной системы; клей для такой конструкции не применяется.

Что такое акустический баффл

Термин легко спутать с рейкой, ламелью, островом и обычной акустической панелью. В этой статье используется конструктивное определение: баффл расположен вертикально, работает как отдельный пространственный звукопоглотитель и не является заполнением модульной T-сетки. Ряд баффлов может выглядеть как потолок, но между элементами остаётся открытое пространство.

Если нужен общий разбор задач, показателей и видов звукопоглощающих конструкций, начните с материала о том, что такое акустический потолок. Здесь рассматривается только один его формат — вертикальные свободновисящие элементы.

Таблица 1. Чем баффл отличается от похожих акустических решений

Вертикальная рейка из металла без пористого наполнителя не становится акустическим баффлом только из-за формы. Она может рассеивать звук и менять геометрию отражений, но выраженное поглощение требует пористого материала либо перфорированной оболочки с рассчитанным слоем за ней. И наоборот, горизонтальная минеральная панель может хорошо поглощать звук, но конструктивно это остров, а не баффл.

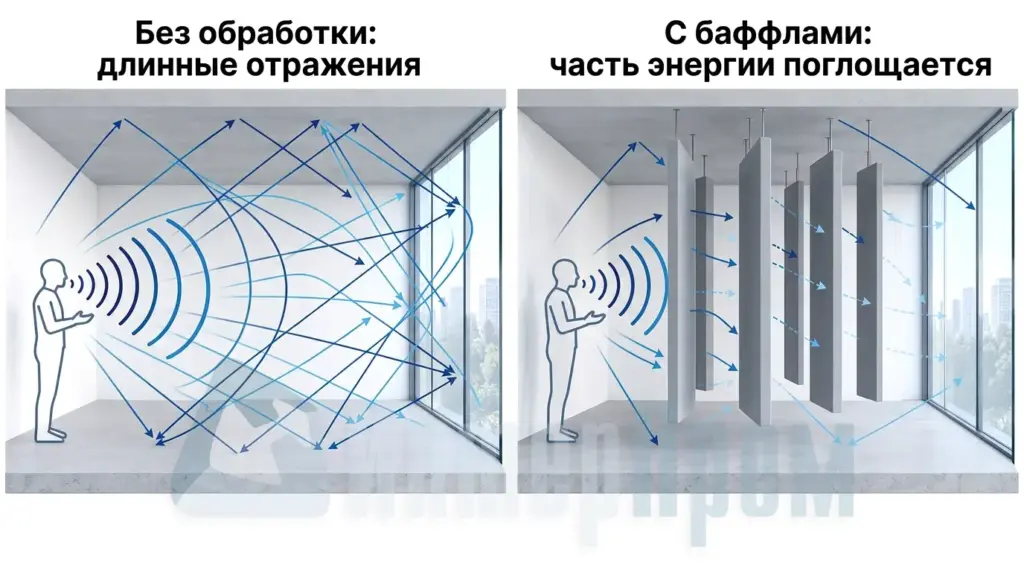

Как работают акустические баффлы

Большинство баффлов относится к пористым звукопоглотителям. Когда переменное звуковое давление заставляет воздух двигаться в порах материала, часть акустической энергии теряется из-за трения и вязкого сопротивления. Она превращается в крайне малое количество тепла. Остальная энергия отражается, проходит дальше или рассеивается на кромках и неоднородностях поверхности.

У перфорированного металлического элемента отверстия дают звуку пройти внутрь. Основную работу выполняют флис, волокнистый наполнитель и воздушный объём, а не металл сам по себе. Поэтому сплошной пустой металлический короб в основном отражает звук, а декоративная перфорация без испытанного наполнения не гарантирует акустический результат.

Почему у баффла работают две стороны

Вертикальный элемент окружён воздухом, поэтому звуковая волна достигает обеих его плоскостей и кромок. Это позволяет получить заметную эквивалентную площадь поглощения при небольшой проекции на план потолка. Однако складывать площади двух сторон и объявлять полученную цифру звукопоглощением нельзя: взаимодействие сторон уже учитывается в лабораторном показателе отдельного изделия.

Свободное обтекание — одно из преимуществ баффла, но слишком плотные ряды могут взаимно экранировать поверхности. Если уменьшить шаг вдвое, акустический эффект не обязан вырасти ровно вдвое. В расчёте используют данные для заданного размера, расстояния, монтажной глубины и конфигурации, а не максимальное число элементов, которое физически помещается на плане.

Как влияют высота подвеса и ориентация рядов

Расстояние до перекрытия меняет взаимодействие прямой и отражённой волны, особенно на низких и средних частотах. Высокий баффл предоставляет большую рабочую поверхность, но его положение должно учитывать минимальную высоту прохода, свет, вентиляцию и обзор помещения. Универсального значения подвеса нет.

Ряды, расположенные поперёк преобладающего направления распространения речи или шума, могут лучше перехватывать прямые и ранние отражения, но геометрия комнаты сложнее одного направления. В open space учитывают рабочие группы, переговорные зоны, коридоры движения и источники оборудования. В зале — сцену, аудиторию и отражения от стен.

Таблица 2. Что влияет на работу поля баффлов

Что происходит со временем реверберации

После выключения источника звук не исчезает мгновенно: отражения продолжают поступать к слушателю. Время, за которое уровень звука уменьшается на 60 дБ, обозначают T60. Баффлы добавляют эквивалентную площадь звукопоглощения, поэтому при прочих равных T60 сокращается, речь становится яснее, а фон от нескольких разговоров воспринимается спокойнее.

Для предварительной оценки в подходящих условиях используют формулу Сабина:

T60 ≈ 0,161 × V / A,

где T60 — время реверберации, с; V — объём помещения, м³; A — суммарная эквивалентная площадь звукопоглощения, м². Для отдельных баффлов вклад можно записать как N × Aeq, где N — число одинаковых элементов, а Aeq — эквивалентная площадь поглощения одного баффла в рассматриваемой полосе частот.

Формула не превращает подбор в деление одной общей цифры. Aeq меняется по частотам, а реальное помещение содержит мебель, людей, вентиляционный шум, неоднородные поверхности и сложную геометрию. Предварительный расчёт определяет порядок количества; проект уточняют по частотным данным и требованиям к конкретной комнате.

Как читать акустические характеристики

Для сплошной облицовки удобно использовать коэффициент звукопоглощения, относящийся к площади поверхности. Отдельный свободновисящий объект чаще характеризуют эквивалентной площадью поглощения. Поэтому число Aeq одного баффла нельзя напрямую сравнивать с αw потолочной плиты: у показателей разные размерность и способ применения.

Таблица 3. Основные показатели в документации на баффлы и панели

Правильная карточка свободновисящего изделия показывает график по частотам и условия установки: размер, число образцов, расстояние, высоту подвеса и стандарт испытания. Если поставщик публикует только рекламное «поглощает до 100% звука», данных для расчёта недостаточно. Даже коэффициент 1,00 в отдельной полосе не означает исчезновение всех звуков в комнате.

Класс звукопоглощения A–E и пожарный класс — разные системы оценки. Буква A у акустики описывает высокий уровень поглощения плоскостной системы по соответствующему стандарту. Пожарные показатели определяются другими испытаниями. В спецификации их записывают раздельно и только по документам точного изделия.

Из чего делают акустические баффлы

Материал определяет не только звукопоглощение, но и толщину, массу, жёсткость, внешний вид, пожарные показатели, устойчивость к влажности и способ очистки. Два одинаковых по размеру прямоугольника могут требовать разного числа подвесов и работать по-разному в низком, среднем и высоком диапазоне.

Таблица 4. Материалы и конструкция акустических баффлов

Волокнистая панель

У минеральных и стекловолокнистых изделий рабочая сердцевина закрыта акустически прозрачным лицевым слоем. Поверхность удерживает волокна, задаёт цвет и защищает элемент, но не должна закупоривать поры. Поэтому самовольная перекраска валиком или плотной краской способна изменить акустику и внешний вид.

Баффл виден с двух сторон и с торцов, поэтому заводская отделка обычно охватывает все обращённые в помещение плоскости. При заказе нестандартного цвета согласуют физический образец и уточняют, распространяются ли заявленные акустические и пожарные показатели на выбранное покрытие.

Войлочный баффл

Полиэфирный войлок позволяет делать тонкие плоские элементы, прорезные ряды и сборные объёмные формы. В ассортименте встречаются листы порядка 9–12 мм, но это не универсальный стандарт и не прямая мера эффективности. Итог зависит от плотности, высоты элемента, шага, числа слоёв и монтажной глубины.

Тонкий войлок удобен для цветной графики и лёгких конструкций, однако его нельзя автоматически считать равноценным более толстому волокнистому баффлу во всём диапазоне частот. Сравнение проводят по протоколам точных типоразмеров и по расчётному дефициту поглощения в помещении.

Металлический баффл с наполнителем

Перфорированная оболочка защищает внутренний материал и создаёт строгую геометрию. Акустический флис закрывает отверстия изнутри и не даёт наполнителю быть видимым. Минеральный слой увеличивает поглощение, но одновременно массу, поэтому направляющие, коннекторы и подвесы рассчитывают для полного изделия.

Сплошной металлический элемент без отверстий и пористого слоя — прежде всего архитектурная ламель или рейка. Называть её акустическим баффлом можно только при наличии подтверждённой звукопоглощающей конструкции, а не по вертикальной форме отдельно.

Чем баффлы отличаются от островов и акустического потолка

Вопрос «чем баффлы лучше акустического потолка» сформулирован не совсем корректно. Баффлы не лучше во всех случаях — они выгодны при определённых ограничениях. Они сохраняют открытое перекрытие, оставляют место между рядами и могут работать двумя сторонами. Сплошной потолок даёт равномерную обработку большой площади, скрывает инженерные сети и формирует законченную плоскость.

Горизонтальные акустические острова удобны для локальной зоны: над столом переговорной, стойкой ресепшн, группой рабочих мест или обеденной посадкой. Баффлы проще выстроить длинными рядами и распределить по большому открытому помещению, не создавая крупных горизонтальных экранов.

Если проекту нужна регулярная металлическая плоскость с обслуживаемыми модулями, рассматривают акустический кассетный потолок. Его звукопоглощение формируют перфорация, флис, вкладыш и воздушная полость. Это не та же конструкция, что отдельные вертикальные элементы, даже если материал наполнителя совпадает.

Таблица 5. Баффлы, острова, сплошной и кассетный потолок

Комбинации допустимы. Например, сплошное акустическое поле может занимать кабинеты, а баффлы — открытый атриум; острова корректируют переговорные зоны; стеновые панели убирают сильные боковые отражения. Но показатели разных систем нельзя просто складывать по названиям — для каждой используют соответствующие частотные данные и фактическую площадь размещения.

Размеры, шаг и композиция

В клиентском ассортименте ориентировочно встречаются баффлы длиной от 600 до 2400 мм, высотой от 200 до 600 мм, а толщина зависит от материала и системы. Это не единый стандарт. Официальные линейки могут иметь другие типоразмеры, волнообразные кромки, усиления и ограничения по массе. В заказ переносят только размеры выбранного артикула.

Высокие элементы формируют выраженный вертикальный ритм и предоставляют больше поглощающей поверхности. Низкие меньше опускаются в помещение и проще сочетаются со светильниками. Длинные баффлы визуально объединяют пространство, но требуют проверки массы, числа точек подвеса, прогиба и транспортировки.

Шаг определяет сразу три свойства: акустику, прозрачность потолка и стоимость. Плотная расстановка скрывает больше коммуникаций, но сильнее влияет на свет и может создавать взаимное акустическое экранирование. Большой шаг сохраняет открытость, однако для того же расчётного поглощения может потребоваться увеличить высоту, длину или число обработанных зон.

Композиция бывает параллельной, поперечной, шахматной, волнообразной или зональной. Дизайн не отделяют от инженерии: поворот рядов меняет пересечения с воздуховодами и световыми линиями, а волна требует разных длин подвесов. Нижние кромки могут идти в одной плоскости либо формировать рельеф, если это разрешено системой и не нарушает безопасную высоту.

Цвет тоже влияет не только на декор. Светлые элементы меньше затемняют верхнюю часть помещения, тёмные сильнее подчёркивают ритм и могут визуально скрывать коммуникации, а контрастные ряды помогают зонировать большой зал. При этом показатель светоотражения, допустимый цвет и способ окраски проверяют у точной серии: один и тот же оттенок на минеральной поверхности, войлоке и порошково окрашенном металле выглядит по-разному.

Если баффлы используются для навигации или обозначения функциональных зон, композицию проверяют из реальных направлений движения. Ряд над проходом не должен восприниматься как низкое препятствие, закрывать указатели выхода или мешать обзору камер. В атриуме дополнительно оценивают вид сверху: крепления, верхние поверхности и кабельные трассы становятся частью интерьера. Такой контроль полезно выполнить на трёхмерной модели и подтвердить пробным участком в натуральном масштабе.

Как крепят акустические баффлы

Баффл не приклеивают к потолку и не вставляют как обычную плиту 600 × 600 мм. Его массу передают на несущую основу через комплектное крепление. Точный узел зависит от материала, веса, числа заводских точек, состояния перекрытия и условий эксплуатации.

Индивидуальный тросовый подвес

Тросы позволяют регулировать отметку и выравнивать ряд. Верхнее крепление выбирают под бетон, металл, дерево или другую несущую основу, а нижний карабин, крюк либо резьбовой элемент соединяют только со штатной точкой панели. Число тросов нельзя уменьшать ради скорости монтажа.

Такой способ особенно удобен для отдельных рядов и сложной раскладки. Но длинные подвесы могут допускать раскачивание, поэтому для зон со сквозняками, вибрацией или механическими воздействиями проверяют ограничения серии и необходимость более жёсткого решения. Обычный волокнистый баффл для влажного или наружного помещения без специального допуска не применяют.

Штатная несущая направляющая

Для регулярного поля производитель может предусматривать специальный профиль с коннекторами. Направляющая задаёт шаг и упрощает выравнивание большого числа элементов. Сама она подвешивается к основанию по своей схеме, а баффлы фиксируются только совместимыми соединителями.

Штатную направляющую нельзя подменять гребёнкой для металлической рейки или случайной T-системой. В материалах ИнтерПром баффлы не предлагаются с переходными клипсами на существующую T-15/T-24. Проект использует индивидуальные тросы к перекрытию либо комплектный несущий профиль выбранных баффлов.

Свет, вентиляция и пожарные устройства

Линейный светильник может проходить между рядами или ниже их нижней кромки, но получает собственные подвесы. Воздуховод, кабельный лоток, громкоговоритель и камера также не опираются на баффл или его нерассчитанную направляющую. Пересечения с потоками воздуха проверяют, чтобы лёгкие элементы не раскачивались и не перекрывали диффузоры.

Расположение спринклеров и извещателей согласуют с пожарным проектом. Баффлы не должны создавать непросматриваемые зоны или препятствовать формированию оросительной карты. Универсальный отступ без данных системы и объекта указывать нельзя.

Где применяют акустические баффлы

Баффлы полезны в объёмных помещениях с большой площадью твёрдых поверхностей и открытым перекрытием. Они позволяют добавить поглощение над занятой зоной, не закрывая потолок полностью. Но назначение помещения влияет на материал, плотность рядов, пожарные требования, очистку и устойчивость крепления.

Таблица 6. Применение баффлов в разных помещениях

Офис и переговорная

В open space недостаточно закрыть небольшой участок над одним столом, если отражения поддерживаются всем объёмом. Поле распределяют по рабочим зонам и проходам, а при необходимости дополняют стеновыми панелями. Если перегородки не доходят до перекрытия, баффлы улучшают комфорт внутри общей комнаты, но не обеспечивают конфиденциальность между кабинетами.

В переговорной вертикальный ритм может конфликтовать с камерами, проекторами и микрофонами. Здесь остров или сплошной потолок иногда удобнее. Выбор делает акустический расчёт вместе с планом оборудования, а не желание использовать один продукт во всём офисе.

Образование, спорт и производство

В аудитории важна не только средняя реверберация, но и разборчивость речи в дальних рядах. Расположение баффлов согласуют с направлением преподавателя и геометрией стен. Для спортивного зала обычная мягкая панель может быть недостаточно защищена от ударов, поэтому проверяют область применения и способ фиксации конкретной серии.

На производстве баффлы не заменяют меры у источника: кожухи, виброизоляцию, глушители, снижение скорости потоков и организацию рабочих мест. Они уменьшают отражённый звук помещения, но не устраняют опасный шум машины. Итоговую экспозицию персонала оценивают отдельно.

Как рассчитать и выбрать баффлы

Расчёт начинают не с количества прямоугольников на визуализации, а с акустической задачи. Нужны размеры и объём комнаты, материалы потолка, стен и пола, мебель, число людей, назначение, режим работы и источники звука. Для существующего помещения полезно измерить время реверберации и уровень фонового шума.

Затем задают целевой диапазон T60 по назначению и действующим требованиям проекта. По частотным полосам определяют дефицит эквивалентного поглощения ΔA. Предварительное число одинаковых элементов можно оценить:

N ≈ ΔA / Aeq,

где N — число баффлов; ΔA — недостающая эквивалентная площадь поглощения в выбранной полосе, м²; Aeq — показатель одного изделия в тех же условиях. Расчёт повторяют по значимым частотам, округляют с учётом раскладки и проверяют ограничения производителя по шагу.

Если Aeq опубликован для другого размера, способа подвеса или расстояния между элементами, подставлять его нельзя. То же относится к NRC и αw: одно максимальное значение не заменяет частотную характеристику. В сложном зале используют специализированную модель и проверочное измерение после монтажа.

Пошаговая логика выбора

1. Описать проблему: гул, плохая разборчивость речи, высокое фоновое накопление или локальные отражения.
2. Собрать план, разрез и инженерную модель потолочного пространства.
3. Зафиксировать исходную и целевую акустику по частотам.
4. Выбрать формат: баффлы, острова, сплошное поле либо комбинацию.
5. Сравнить материалы по Aeq, пожарным, влажностным и эксплуатационным требованиям.
6. Подобрать размер, число, шаг, ориентацию и нижнюю отметку.
7. Назначить штатный подвес к основанию и проверить нагрузку.
8. Развести баффлы, свет, вентиляцию, спринклеры, датчики и сервисные маршруты.
9. Согласовать образец цвета и контрольный фрагмент.
10. Передать заказчику схему, документы, правила очистки и замены.

Таблица 7. Что должно быть в спецификации акустических баффлов

Можно ли заменить баффлы акустическим поролоном

Акустический поролон — отдельный тип пористого поглотителя, а не бюджетный вариант баффла. Небольшие профилированные листы часто используют на стенах и потолках студийных или технических помещений, но их внешний вид, долговечность, пожарные показатели, очистка и работа по частотам отличаются от свободновисящей системы.

Вопрос «как клеить акустический поролон на потолок» нельзя закрыть названием универсального клея. Совместимость зависит от основания, грунта, массы и состава пены, температуры, влажности и пожарного исполнения всей сборки. Растворитель может разрушить материал, а слабая краска — отойти вместе с панелью. Для общественного помещения нужны инструкция производителя, подтверждённые документы и безопасный узел над людьми.

Подвесные баффлы клеем не фиксируют. Они работают как отдельные элементы с доступом воздуха к обеим сторонам и держатся на механических комплектных креплениях. Приклеивание к перекрытию изменит ориентацию, воздушный зазор и условия, для которых получены акустические данные.

Влажность, пожарная безопасность и уход

Волокнистая панель не считается водостойкой только из-за окрашенной поверхности. Относительная влажность воздуха и прямое намокание — разные режимы. Для кухни, бассейна, душевой, улицы или зоны конденсата используют только изделие и крепёж, прямо допущенные к таким условиям. Сильный сквозняк и вибрация также могут быть ограничением.

Пожарный показатель относится к полному изделию: сердцевине, покрытию, клею, кромкам, металлической оболочке и внутреннему наполнителю. Нельзя переносить класс минеральной ваты на окрашенный баффл или считать любой войлок одинаковым. Перед поставкой сверяют действующий документ точного артикула и требования помещения.

Очистка зависит от лицевого слоя. Мягкую волокнистую поверхность нельзя тереть абразивом или насыщать водой без разрешения производителя. В запылённом производстве может понадобиться защищённый металлический вариант либо другая конструкция. Если элемент повреждён или загрязнён необратимо, его заменяют целиком, сохраняя тот же цвет и типоразмер.

Что проверить до монтажа и при приёмке

До заказа обследуют не только комнату, но и пространство над будущими баффлами. На обмерном плане отмечают балки, перепады перекрытия, воздуховоды, лотки, трубопроводы, свет, спринклеры, датчики и участки, где крепление к основанию запрещено. Фотографии снизу недостаточно: нужен разрез с реальными высотными отметками.

Основание и точки крепления

Тип анкера выбирают под материал и состояние несущего основания. Бетонная плита, стальная балка, профнастил и деревянная конструкция требуют разных решений. Крепление к отделочному слою, штукатурке, воздуховоду или кабельному лотку недопустимо. Если над помещением уже есть подвесная конструкция, это не делает её автоматически пригодной для дополнительной нагрузки.

В проекте показывают каждую точку, направление нагрузки и допустимый способ регулировки. У длинного баффла обычно несколько подвесов; их число берут из инструкции точной серии. Самовольное сокращение точек вызывает перекос, местную нагрузку на сердцевину и риск повреждения встроенного крепления.

Контрольная раскладка

До массового монтажа разметку переносят на основание и проверяют лазером. В длинном помещении небольшая ошибка шага накапливается и становится заметной у противоположной стены. Начальную ось лучше связывать с архитектурой: центром прохода, линией фасада, стойкой ресепшн или основным рядом светильников, а не со случайно неровной стеной.

Крайние ряды заранее проверяют из основных точек обзора. Если баффлы видны с двух этажей атриума, контролируют не только нижнюю плоскость, но и верхние кромки, тросы и инженерные сети. Сверху может быть заметно то, что полностью скрыто для человека на первом этаже.

Координация с инженерными системами

На совмещённом плане для каждого элемента должна оставаться монтажная и сервисная зона. Недостаточно, чтобы баффл не пересекал светильник на чертеже: нужно оставить место для замены драйвера, снятия решётки диффузора, проверки датчика и доступа к клапану. Если оборудование обслуживается сверху или сбоку, траекторию показывают на разрезе.

Поток воздуха не должен постоянно отклонять лёгкие панели. Возможное раскачивание оценивают до монтажа, особенно возле больших приточных решёток, ворот и входных групп. Переставлять диффузор или менять направление струи после установки сложнее, чем скорректировать раскладку на проектной стадии.

Входной контроль изделий

При получении сверяют артикулы, размеры, цвет, тип кромки и комплектность подвесов. Волокнистые баффлы осматривают на заломы, вмятины, отслаивание поверхности и повреждение заводских точек. У перфорированных металлических изделий проверяют геометрию корпуса, покрытие, наличие флиса и наполнителя.

Цвет оценивают не по одной панели у склада, а на нескольких элементах под проектным освещением. Матовая волокнистая поверхность, окрашенный металл и PET-войлок по-разному выглядят при боковом и дневном свете. Если партии различаются, хаотичное перемешивание может сделать потолок пятнистым.

Пробный фрагмент

Контрольный участок из нескольких рядов показывает реальную плотность, тень, видимость коммуникаций и положение светильников. На нём удобно проверить нижнюю отметку, параллельность, шаг и способ выравнивания тросов. Для сложной цветовой композиции фрагмент должен содержать все основные оттенки, а не только один белый образец.

Пробный участок не заменяет акустический расчёт, но помогает обнаружить архитектурные и монтажные ошибки до установки сотен элементов. Его принимают дизайнер, инженер, монтажник и представитель заказчика по единому перечню критериев.

Приёмка готового поля

Ряды осматривают вдоль продольной оси: нижние кромки не должны образовывать случайную волну, если она не предусмотрена проектом. Проверяют вертикальность каждого элемента, равномерность шагов, отсутствие скручивания тросов и повреждений поверхности. Коннекторы должны быть полностью зафиксированы, а свободные концы — оформлены по инструкции системы.

Отдельно подтверждают независимое крепление инженерного оборудования и отсутствие контакта с баффлами. Небольшое касание воздуховода или светильника способно передавать вибрацию, оставлять следы и вызывать дребезг. Сервисный специалист должен суметь добраться до обслуживаемого узла без повреждения соседнего ряда.

Проверка акустического результата

Если проект задаёт целевое время реверберации, после завершения отделки и установки основной мебели проводят контрольные измерения в согласованных точках. Пустое помещение и заполненный офис дают разные результаты, поэтому режим измерения фиксируют в отчёте. Значение сверяют по частотам, а не только по одной средней цифре.

Если цель не достигнута, сначала проверяют фактическое количество, размеры, шаг, высоту и соответствие поставленной серии расчёту. Добавлять элементы наугад не следует: причиной могут быть необработанные стены, изменение объёма, другая мебель, открытые двери или высокий фоновый шум. Корректировку выполняют на основе измерений и обновлённой модели.

Заказчику передают исполнительную раскладку, перечень артикулов, инструкции по очистке и замене, акустические и пожарные документы, а также небольшой согласованный резерв. Это позволяет заменить локально повреждённый элемент без заметного отличия по цвету и не восстанавливать состав системы по памяти через несколько лет.

Частые ошибки

Называть баффлом любой вертикальный профиль. Металлическая ламель без звукопоглощающего состава остаётся архитектурным элементом.

Размещать баффл горизонтально. Горизонтальная свободновисящая панель — акустический остров. Для неё меняются название, визуальная логика и условия испытания.

Сравнивать Aeq и αw как одинаковые числа. Первый показатель относится к эквивалентной площади отдельного объекта, второй — к взвешенному коэффициенту плоскостной системы.

Выбирать только максимальный NRC. Нужны частотная характеристика, размер, шаг и точная монтажная конфигурация.

Считать поглощение звукоизоляцией. Баффлы уменьшают отражения внутри комнаты, но не заменяют герметичную перегородку или массивное перекрытие.

Заполнять весь потолок с минимальным шагом. Слишком плотные ряды могут экранировать друг друга, затемнять помещение и мешать инженерным системам.

Крепить баффлы к случайной T-сетке. Используют тросы к основанию или штатную направляющую выбранной системы.

Подвешивать светильники и воздуховоды к акустическому каркасу. Оборудование получает независимое крепление либо специальный рассчитанный узел.

Игнорировать спринклеры и потоки воздуха. Баффлы согласуют с пожарной защитой, вентиляцией и возможным раскачиванием.

Перекрашивать готовое изделие на объекте. Плотная краска может закрыть поры, изменить массу, цвет и подтверждённые свойства.

Вывод

Акустический баффл — не декоративная рейка и не панель, приклеенная к потолку. Это вертикальный отдельный звукопоглотитель, который работает в пространстве обеими сторонами. Баффлы особенно полезны при открытом перекрытии, большой высоте, сложной инженерии и необходимости совместить акустическую коррекцию с выразительным линейным потолком.

Эффект определяет система: материал, размер, Aeq по частотам, число элементов, шаг, отметка подвеса, характеристики комнаты и положение оборудования. Для надёжного результата сначала ставят акустическую цель, затем считают дефицит поглощения и только после этого формируют архитектурную раскладку и спецификацию креплений.
