Потолок Armstrong нельзя выбрать только по фотографии белой плиты 600 × 600 мм. Два почти одинаковых образца могут различаться по звукопоглощению, устойчивости к влажному воздуху, способу очистки и пожарным показателям. Одинаковая лицевая поверхность может выпускаться с разными кромками, а кромка — требовать T-профиль определённой ширины. Даже слово «Armstrong» используют в двух смыслах: как название продукции и как привычное обозначение всего класса модульных потолков на Т-образном каркасе.
Из-за этого выражение «виды потолка Армстронг» объединяет сразу несколько классификаций. Потолки различают по материалу и назначению панелей, рисунку поверхности, формату модуля, геометрии края, ширине видимой полки, способу доступа и типу подвеса. Эти параметры связаны, но не заменяют друг друга. Tegular — это кромка, а не материал; T-15 — каркас, а не акустический класс; обозначение 600 × 600 мм описывает модуль, но не гарантирует одинаковый фактический размер всех плит.
Правильный выбор начинают с требований помещения: нужна ли коррекция акустики, допустима ли влажная уборка, какой режим влажности ожидается, насколько заметным должен быть каркас, как часто потребуется доступ к коммуникациям и какие документы нужны для объекта. После этого подбирают точную панель, её кромку, совместимую подвесную систему, периметр, подвесы и крепёж. Покупать эти части независимо, ориентируясь лишь на слова «для Armstrong», рискованно.
Короткий ответ. Основной вид Armstrong — разборный модульный потолок, в котором плиты свободно укладываются на видимую T-систему. Панели бывают стандартными, акустическими, влагостойкими, гигиеническими, ударостойкими и дизайнерскими; точные свойства подтверждает документация серии. Кромка Board плоско лежит на полках каркаса, Tegular образует ступеньку и теневой контур, а прежнее название MicroLook обычно относится к варианту для узкой T-15. Система T-24 имеет видимую полку около 24 мм, T-15 — около 15 мм. Наиболее распространены номинальные модули 600 × 600 и 1200 × 600 мм. Совместимость определяют по полному обозначению панели и каркаса, а не по одному размеру.
Что считать отдельным видом потолка Armstrong
Если классифицировать потолок только по названию серии, получится длинный список, который быстро устареет и почти не поможет заказчику. Полезнее разложить систему на уровни. Сначала выбирают функциональный тип панели, затем её поверхность и формат, после — кромку и каркас, а в конце проверяют подвесы, примыкания и оборудование.
Если нужен базовый принцип конструкции без подробного сравнения вариантов, его отдельно раскрывает материал о том, что такое потолок Armstrong. Здесь акцент сделан на различиях, которые влияют на внешний вид, эксплуатацию и комплектацию.
Таблица 1. По каким признакам различаются потолки Armstrong
| Уровень выбора | Основные варианты | На что влияет | Что нельзя заключить только по этому признаку |
|---|---|---|---|
| Материал панели | минеральное волокно, мягкое волокнистое основание, металл и специальные материалы | масса, жёсткость, уход, акустика, устойчивость к среде | пожарный или акустический показатель без паспорта изделия |
| Функциональное исполнение | стандартное, акустическое, влагостойкое, гигиеническое, ударостойкое, дизайнерское | пригодность для конкретного помещения | что любое изделие этой группы имеет одинаковые характеристики |
| Поверхность | гладкая, мелкофактурная, микроперфорированная, ламинированная, окрашенная, металлическая перфорированная | восприятие потолка, свет, уход и частично акустика | состав основы и допустимый способ очистки |
| Номинальный модуль | 600 × 600, 1200 × 600 мм и проектные форматы | раскладка, число ячеек, координация светильников | фактический размер панели и совместимость кромки |
| Кромка | Board, Tegular24, Tegular15 или MicroLook, специальные Vector/Integra | положение плиты относительно решётки и видимость каркаса | материал и технический класс панели |
| Подвесная система | T-24, T-15, специальные полускрытые или скрытые решения | ширина линий каркаса, схема сборки, доступ | допустимая нагрузка без марки и монтажной схемы |
| Подвес и крепление | регулируемый, жёсткий нониусный и другие штатные варианты | передача нагрузки, диапазон регулировки, устойчивость | пригодность только по длине подвеса |
| Цвет и декор | белый, чёрный, цветной, металл, заводской рисунок | архитектурный образ и контраст сетки | влагостойкость, акустику и пожарные характеристики |
Один готовый потолок описывают комбинацией всех строк. Например: белая акустическая минераловолокнистая панель 600 × 600 мм с кромкой Tegular15 на видимой системе T-15, с регулируемым подвесом по схеме производителя. Формулировка «акустический Armstrong 600 × 600» для спецификации недостаточна: в ней нет кромки, каркаса, толщины, артикула и требований к основанию.
Виды плит по материалу и назначению
Самый знакомый вариант — белая панель из минерального волокна. Однако даже внутри этой группы есть лёгкие экономичные изделия, плотные плиты с фактурной поверхностью, мягкие панели с акустическим холстом и специальные исполнения. Выбирать их по внешнему виду опасно: гладкая белая поверхность ничего не говорит о реакции на влажность, способе дезинфекции или коэффициенте звукопоглощения.
Стандартные минераловолокнистые плиты
Стандартные панели используют в сухих офисах, кабинетах, коридорах и технических помещениях, если проект не предъявляет специальных требований. Их ценят за понятную модульную раскладку, возможность подрезки по периметру и замену отдельного элемента. Поверхность бывает гладкой, мелкофактурной или с видимой перфорацией.
Слово «минеральная» не означает автоматически высокое звукопоглощение или негорючесть. Показатели зависят от состава, толщины, плотности, лицевого слоя и исполнения. Класс пожарной опасности уточняют по действующему документу точного артикула. Если в серии есть отдельное исполнение NG или НГ, его нельзя приписывать обычной плите с похожим названием.
Акустические панели
Акустическая панель уменьшает отражение звука внутри помещения. Для выбора смотрят коэффициент звукопоглощения αw или NRC в документации конкретного изделия, а не количество отверстий на лицевой стороне. Высокое звукопоглощение полезно в open space, переговорных, учебных аудиториях, call-центрах и общественных залах.
Звукопоглощение не равно звукоизоляции между этажами или соседними комнатами. Пористая плита может хорошо сокращать гул, но не заменить массивное перекрытие, герметичные ограждения и правильно выполненные примыкания. Если важна приватность между кабинетами, проверяют показатели всей конструкции и расположение перегородок относительно запотолочного пространства.
Влагостойкие и гигиенические исполнения
Влагостойкой можно называть только серию, для которой производитель указал допустимую относительную влажность и условия эксплуатации. Маркировка 95 или 100% RH описывает влажность воздуха, а не постоянный контакт с водой. Протечка, струя и регулярные брызги остаются отдельными воздействиями; в таких зонах чаще рассматривают металлические решения и коррозионностойкие комплектующие.
Гигиенические панели отличаются покрытием и подтверждёнными способами очистки. Для медицинского или пищевого объекта недостаточно слова «моющаяся»: нужны документы точной серии, допустимые средства, стойкость поверхности, требования к фиксации плит и проектный режим помещения. Антимикробное покрытие тоже не заменяет уборку и санитарный регламент.
Мягкие волокнистые панели
Панели из мягкого минерального или стеклянного волокна обычно легче и могут обеспечивать высокое звукопоглощение при небольшой массе. Их лицевая сторона часто закрыта акустическим холстом. Такие изделия требуют аккуратного обращения: кромку и поверхность проще повредить при переноске, подрезке или многократном демонтаже.
Материал основы нельзя определять на глаз. Для точной плиты проверяют толщину, массу, допустимую влажность, очистку и совместимую кромку. Зарубежные и российские каталоги могут по-разному группировать минеральное, каменное и стеклянное волокно, поэтому в спецификацию переносят формулировку производителя.
Металлические кассеты на открытой T-системе
Металлическая кассета формата 600 × 600 мм может свободно укладываться на T-15 или T-24 и внешне сохранять модульную логику Armstrong. Она жёстче минеральной панели, допускает заводское цветное покрытие и лучше подходит для зон, где важны регулярный уход и устойчивость поверхности. Акустические свойства получают за счёт перфорации и расположенного за ней звукопоглощающего слоя — сплошной металлический лист сам по себе не становится акустической панелью.
Не каждую кассету 600 × 600 мм можно положить на открытую решётку. Модель для Clip-in защёлкивается снизу в специальный скрытый каркас, а Hook-on навешивается на направляющие загибами. Это другие системы с собственными комплектующими. Одинаковый модуль и похожая лицевая поверхность не делают их взаимозаменяемыми с lay-in-панелью.
Таблица 2. Основные типы заполнения и критерии выбора
| Тип панели | Основная задача | Сильная сторона | Что проверить до заказа | Где часто применяют |
|---|---|---|---|---|
| Стандартная минераловолокнистая | закрыть коммуникации и получить ровный модульный потолок | понятная комплектация и простая подрезка | кромку, влажностный режим, пожарные показатели, поверхность | сухие офисы, кабинеты, коридоры, служебные помещения |
| Акустическая минераловолокнистая | уменьшить отражение звука и гул | повышенное звукопоглощение точной серии | αw или NRC, толщину, кромку, условия монтажа | open space, классы, переговорные, общественные залы |
| Плотная панель с повышенным звукоослаблением | поддержать акустическую приватность между смежными зонами | больший показатель ослабления через запотолочную полость у точных систем | не смешивать с αw; проверить показатель конструкции | кабинеты, переговорные и помещения с перегородками |
| Влагостойкое исполнение | работать при повышенной влажности воздуха | сниженный риск провисания в заявленном режиме | точный RH, температуру, покрытие кромок, отсутствие прямого намокания | санузлы, раздевалки, кухни вне зон прямых брызг |
| Гигиеническое исполнение | выдерживать регламентированную очистку | специальная поверхность и документированные методы ухода | разрешённые средства, сертификаты, класс помещения, фиксаторы | медицина, лаборатории, пищевые и чистые зоны по проекту |
| Мягкая волокнистая акустическая панель | получить высокое звукопоглощение при небольшой массе | эффективная работа с отражённым звуком | прочность кромки, способ очистки, совместимость с каркасом | акустически требовательные офисы и учебные пространства |
| Металлическая кассета lay-in | повысить жёсткость и удобство ухода | стойкая заводская поверхность, цвет и перфорация | металл, покрытие, коррозионную среду, T-15/T-24, акустический вкладыш | транспорт, торговля, коридоры, технические и влажные зоны |
| Дизайнерская или специальная панель | решить архитектурную или узкую техническую задачу | нестандартная поверхность, цвет, форма или свойство | массу, точную систему, документацию и доступность замены | представительские и проектные интерьеры |
Таблица не делит изделия на «хорошие» и «плохие». Стандартная плита может быть рациональнее дорогой акустической в небольшом техническом помещении, а металлическая кассета — избыточна в сухом кабинете. Выбор оправдан, когда свойство панели соответствует реальной нагрузке и подтверждено документами.

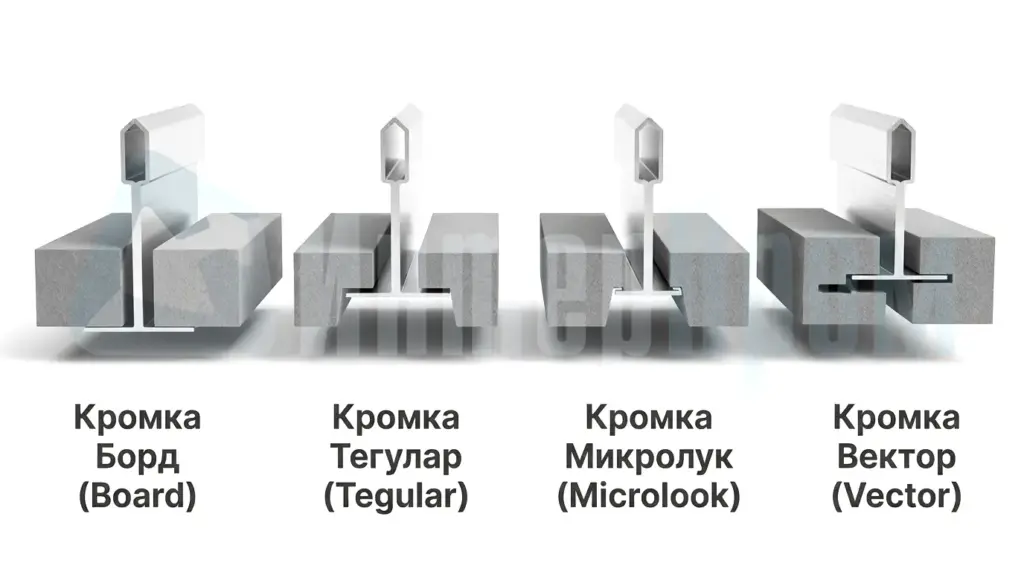

Кромки Board, Tegular, MicroLook и Vector
Кромка определяет, как панель лежит на Т-профиле и сколько каркаса видно снизу. Она не описывает материал плиты и не является самостоятельной подвесной системой. Одна серия может выпускаться с несколькими краями, но это не означает, что каждый размер и каждая характеристика доступны во всех исполнениях.
Board: плоская кромка
Board — ровный прямой край без ступеньки. Панель опирается нижней частью на полки профиля, поэтому лицевая поверхность находится примерно в одной плоскости с видимой решёткой. Конструкция выглядит строго и технически понятно, а плиту удобно поднимать вверх для доступа к пространству над потолком.
Плоские панели выпускают для T-24 и T-15. Однако слово Board само по себе не гарантирует, что конкретный артикул подходит к любому каркасу: нужно проверить номинальный модуль, фактический размер, толщину и документацию изделия. Для бюджетных и технических интерьеров Board часто сочетают с T-24; на T-15 линии решётки получаются тоньше.
Tegular: ступенчатая кромка
У Tegular по периметру выполнена ступенька: центральная часть плиты опускается ниже полки, а каркас визуально уходит в теневой паз. В зависимости от изделия край ступеньки может быть прямым или скошенным. Такой потолок выглядит рельефнее Board, хотя Т-система остаётся видимой.
Не существует одного Tegular для любого профиля. В актуальной номенклатуре встречаются Tegular24 и Tegular15, а в старых каталогах вариант для узкой решётки часто назывался MicroLook. Полка и вырез кромки должны совпадать по геометрии; плиту Tegular24 нельзя без проверки переносить на T-15 и наоборот.
MicroLook и современное обозначение Tegular15
MicroLook — привычное название ступенчатой кромки для узкой видимой системы T-15. Она создаёт более тонкую сетку и выраженный теневой контур. Сравнивать её корректно с Tegular24: обе кромки утопляют профиль относительно лицевой части панели, но работают с разной шириной полки.
В части актуальных каталогов название изменено на Tegular15. Официальная таблица переименований Zentia прямо сопоставляет старое MicroLook с новым Tegular15, старое Tegular — с Tegular24, а Vector — с Integra. На рынке одновременно встречаются прежние и новые обозначения, поэтому в заказе важнее не слово, а чертёж кромки и указанная подвесная система.
Vector или Integra: специальная полускрытая кромка
Vector — более сложная обработка края, которая скрывает основную часть профиля и оставляет узкий шов или теневой зазор. Некоторые точные системы обеспечивают доступ вниз и подходят для тесного запотолочного пространства. Это не универсальная плита для любой T-24: у неё есть поддерживающие и неподдерживающие стороны, ориентация и собственная инструкция.
В новой номенклатуре такая кромка может называться Integra. Перед заменой старого изделия новым нужно сверить не только название, но и размер, направление установки, совместимый профиль и порядок демонтажа. Подрезка специальной кромки у стены также требует предусмотренного периметрального узла.
Таблица 3. Сравнение основных кромок потолочных плит
| Кромка | Положение панели | Видимость каркаса | Типичная совместимость | Доступ | Главный риск ошибки |
|---|---|---|---|---|---|
| Board | лицевая поверхность близка к плоскости полки | профиль полностью читается | варианты для T-24 и T-15 | панель поднимают вверх и смещают | заказать неверный фактический размер, считая Board полностью универсальной |
| Tegular24 | центр панели ниже широкой полки, по краю тень | широкая решётка видна, но кажется утопленной | точная T-24 | вверх и в сторону, как у lay-in-панели | поставить на узкую T-15 без проверки выреза |
| MicroLook / Tegular15 | центр панели ниже узкой полки | линии тоньше, профиль остаётся видимым | точная T-15 | вверх и в сторону | принять старое и новое название за разные материалы либо смешать с Tegular24 |
| Vector / Integra | специальная обработка скрывает большую часть решётки | остаётся узкий шов или теневой рисунок | только указанный профиль и инструкция | у отдельных серий — вниз, у других по своей схеме | считать обычной lay-in-плитой и нарушить ориентацию поддерживающих сторон |
| Специальная металлическая кромка lay-in | зависит от формы борта кассеты | T-15 или T-24 остаётся открытой полностью либо частично | точная металлическая кассета и выбранная T-система | обычно вверх, если это lay-in | перепутать открытую кассету с Clip-in похожего формата |
При демонтаже Board и обычного Tegular плиту сначала приподнимают выше полки, затем смещают и выводят через ячейку. Её не нужно сначала опускать ниже каркаса. Свободная траектория над решёткой должна быть предусмотрена проектом; воздуховод или лоток, расположенный вплотную к панели, может заблокировать доступ независимо от типа края.
Размеры подвесного потолка Armstrong
Размер потолка и размер плиты — не одно и то же. Габариты помещения задают общую площадь и периметр, а 600 × 600 или 1200 × 600 мм описывают номинальный модуль сетки. В каталогах это размер по координационным осям ячейки. Фактический габарит панели не обязан в точности повторять номинальный модуль: он зависит от кромки и документации производителя.
На российском рынке наиболее привычен квадратный модуль 600 × 600 мм. Он удобен для помещений сложной формы, потому что небольшие элементы проще распределить у стен и вокруг колонн. Формат 1200 × 600 мм создаёт более крупный ритм и сокращает число отдельных плит, но сильнее подчёркивает ошибки раскладки и требует проверки допустимой схемы каркаса.
В актуальной карточке Armstrong PLAIN, например, указаны оба номинальных формата — 600 × 600 и 1200 × 600 мм — и несколько вариантов кромки. Это не означает, что любой артикул другой серии выпускается во всех сочетаниях. Формат, толщина, кромка и система всегда проверяются в одной строке каталога.

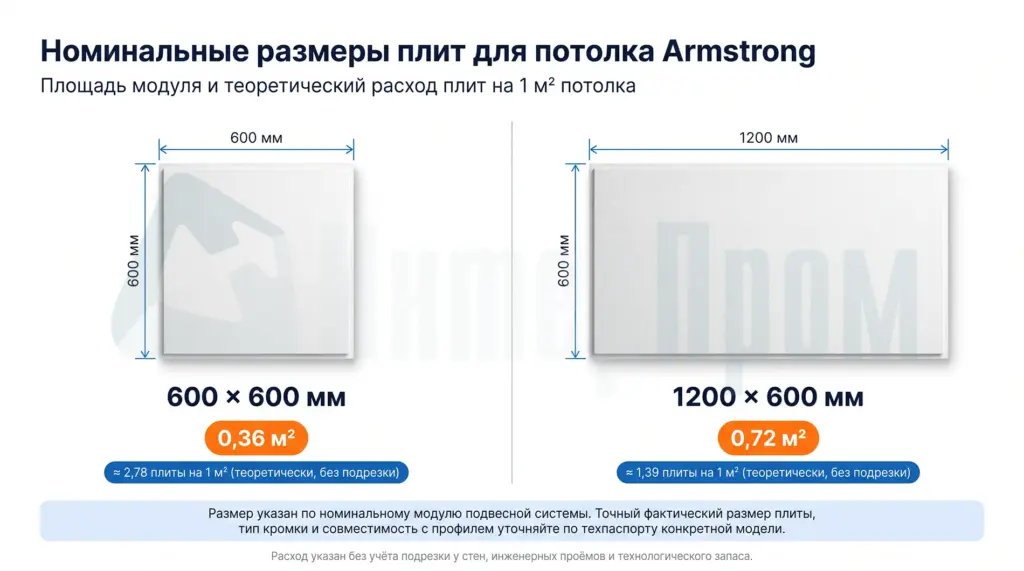

Таблица 4. Форматы панелей и предварительное количество модулей
| Номинальный модуль | Площадь одного модуля | Теоретически на 1 м² | Где удобен | Что проверить |
|---|---|---|---|---|
| 600 × 600 мм | 0,36 м² | 2,78 модуля | большинство офисов, коридоров и помещений сложной формы | крайние ряды, кромку, светильники 600 × 600 и упаковку |
| 1200 × 600 мм | 0,72 м² | 1,39 модуля | крупные спокойные поля и вытянутые помещения | ориентацию, массу, прогиб, схему поперечных профилей и доступ |
| 300 × 600 мм | 0,18 м² | 5,56 модуля | отдельные металлические системы и узкие зоны | наличие точной панели и требуемого профиля длиной 300 мм |
| 300 × 300 мм | 0,09 м² | 11,11 модуля | дизайнерские металлические раскладки | число пересечений, трудоёмкость и комплектность системы |
| Нестандартный проектный формат | по чертежу | по раскладке | специальные архитектурные решения | сроки, минимальную партию, каркас, массу и возможность замены |
Сколько плит Armstrong нужно на помещение
Для быстрой оценки квадратного модуля используют формулу:
Nтеор = S / 0,36,
где Nтеор — теоретическое число модулей 600 × 600 мм; S — площадь потолка, м²; 0,36 — площадь одного номинального модуля, м².
Например, для прямоугольного помещения площадью 18 м² получается 18 / 0,36 = 50 модулей. Но это ещё не количество плит к заказу. Часть ячеек могут занимать модульные светильники и воздухораспределители, а у стен понадобятся подрезки. Один обрезок иногда удаётся использовать на противоположной стороне, иногда — нет из-за кромки, направления рисунка или геометрии комнаты. Затем заказ округляют до целых упаковок и добавляют согласованный резерв на замену.
Для формата 1200 × 600 мм предварительная формула выглядит так:
Nтеор = S / 0,72,
где Nтеор — теоретическое число модулей 1200 × 600 мм; S — площадь потолка, м²; 0,72 — площадь одного номинального модуля, м².
Окончательный расчёт выполняют по плану ряд за рядом. Площадь не показывает, насколько узкими получатся крайние плиты, где пройдут несущие профили и можно ли разделить один лист между двумя сторонами. Особенно важна раскладка в помещениях с нишами, колоннами, диагональными стенами и несколькими типами оборудования.
Подвесные системы T-24 и T-15
Видимая подвесная система состоит из несущих и поперечных Т-профилей. Их нижняя горизонтальная полка остаётся в интерьере и образует сетку. Число после буквы T обозначает приблизительную ширину этой видимой части: у T-24 она около 24 мм, у T-15 — около 15 мм. Это не высота профиля, не его длина и не допустимая нагрузка.
Полный состав и принцип работы элементов подробно разобраны в материале про подвесную систему Armstrong. При выборе вида потолка важно понять два различия: какой рисунок создаёт профиль и какие кромки на него рассчитаны.
T-24: выраженная и практичная сетка
T-24 формирует заметные линии шириной около 24 мм. Она привычна для офисных и технических потолков, хорошо сочетается с плоской кромкой Board и рассчитанной на широкую полку Tegular24. Широкая линия может быть частью дизайна: белый профиль объединяет светлые панели, чёрный подчёркивает модуль, цветной поддерживает интерьерную графику.
Практичность T-24 не означает, что все системы с полкой 24 мм одинаковы. У профилей различаются высота стенки, толщина металла, замки, длины элементов, тип стыка и допустимые монтажные схемы. Несущую направляющую одного производителя нельзя автоматически соединять с поперечной другого только потому, что их нижние полки одной ширины.
T-15: более тонкие линии
T-15 делает сетку визуально легче. На неё укладывают совместимые панели Board либо плиты со ступенчатой кромкой Tegular15, которую в прежней номенклатуре Armstrong часто называли MicroLook. Узкая полка особенно заметно меняет интерьер при квадратной сетке 600 × 600 мм: потолок воспринимается не как набор широких рамок, а как более цельное поле с тонкими швами.
Нельзя считать, что T-15 всегда слабее T-24. В официальной таблице Albes разные системы обеих ширин имеют разные несущие способности, зависящие от марки и схемы. Сравнивают точные продукты, а не только ширину лица. Подробная граница выбора вынесена в отдельный материал T-15 или T-24.
Полускрытые и скрытые решения
Кромка Vector или Integra может скрывать большую часть видимой T-системы, но остаётся частью специального комплектного решения. Отдельно существуют металлические Clip-in и Hook-on, где профиль снизу не виден. Их нельзя называть разновидностью обычной T-15 или T-24: у них другой несущий элемент и способ фиксации кассеты.
Выбор скрытого каркаса не означает автоматического улучшения всех характеристик. Он меняет внешний вид, монтаж и порядок доступа. Для частого обслуживания свободно уложенная Board на T-24 обычно проще: панель поднимается рукой. Clip-in или Hook-on тоже остаются разборными, но требуют знания последовательности демонтажа конкретной системы.

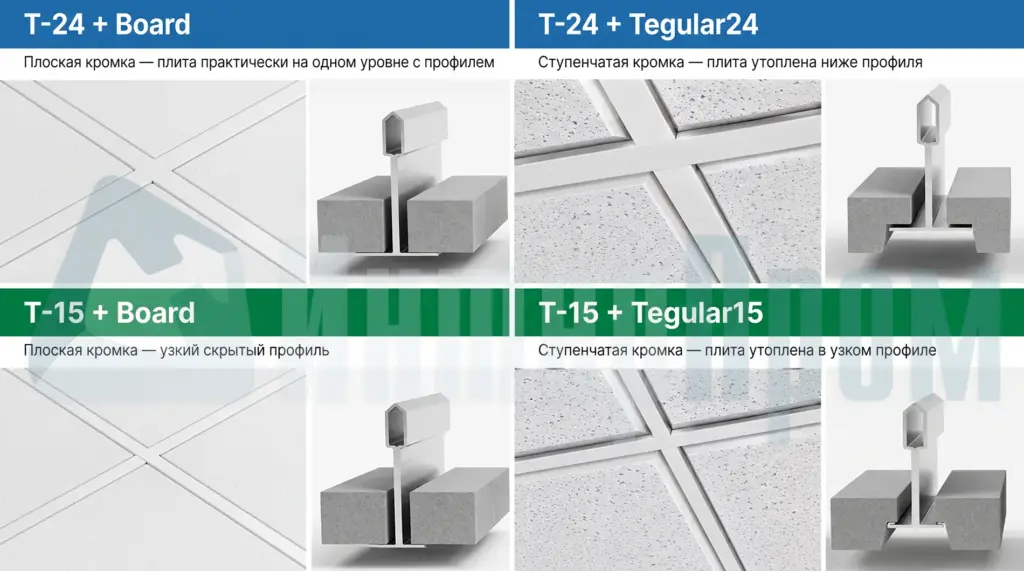

Таблица 5. Сравнение каркасных решений
| Решение | Что видно снизу | Совместимое заполнение | Доступ к пространству над потолком | Когда выбирать | Что нельзя делать |
|---|---|---|---|---|---|
| T-24 + Board | полная сетка около 24 мм, плоскость почти заподлицо | точная Board для T-24 | поднять отдельную плиту вверх | практичные офисы, коридоры, технические зоны | считать любую плиту 600 × 600 совместимой |
| T-24 + Tegular24 | широкая сетка утоплена относительно лица панели | Tegular24 точной серии | поднять и сместить плиту | нужен рельеф и понятный разборный потолок | ставить кромку для T-15 на широкую полку без проверки |
| T-15 + Board | тонкая открытая сетка, панель близка к её плоскости | Board, допущенная для T-15 | поднять отдельную плиту | нужен спокойный тонкий рисунок без ступеньки | выбирать профиль только по ширине, не проверив нагрузку и замки |
| T-15 + Tegular15 / MicroLook | тонкая утопленная сетка и теневой контур | точная ступенчатая кромка для T-15 | поднять и сместить плиту | представительские офисы, торговые и общественные интерьеры | смешивать Tegular15 и Tegular24 в одной поставке |
| Vector / Integra | большая часть решётки скрыта, остаётся узкий шов | панель и профиль конкретной системы | по инструкции; у отдельных решений вниз | минимальная видимость каркаса и специальный рисунок | монтировать как обычную Board или произвольно подрезать поддерживающие стороны |
| Clip-in или Hook-on | профиль скрыт металлическими кассетами | кассеты соответствующего типа | снять или отцепить часть кассет по инструкции | цельная металлическая плоскость и проектный интерьер | подменять кассетой lay-in либо смешивать направляющие разных систем |
Цвет каркаса также входит в спецификацию. Белая сетка нейтральна только рядом с панелью близкого оттенка; различия в белом особенно видны при боковом свете. Чёрная T-система не скрывается, а подчёркивает модуль. Если профили должны почти исчезнуть, одного совпадения цвета недостаточно — выбирают подходящую кромку и ширину полки.
Крепление подвесного потолка Armstrong
Крепление — это цепочка передачи нагрузки от панели к несущему основанию. Плита опирается на несущие и поперечные профили, профили удерживаются подвесами, подвесы соединяются с анкерами в перекрытии. Пристенный профиль оформляет край и поддерживает элементы в предусмотренном узле, но не заменяет внутренние точки подвеса.
Для обычных условий применяют регулируемые подвесы, позволяющие вывести решётку в горизонт. В проектах с повышенными воздействиями, требованием к жёсткой связи или другими особыми условиями может использоваться нониусный подвес. Выбор зависит от массы потолка, основания, среды, расчётной схемы и документации, а не только от расстояния до перекрытия.
Анкер подбирают по материалу и состоянию основания. Монолитная плита, пустотное перекрытие, металлическая балка и другой конструктив требуют разных решений. Крепиться в штукатурный слой или выбирать случайный пластиковый дюбель для надголовной конструкции нельзя. Если сверление ограничено проектом, точки согласовывают до разметки.
Таблица 6. Элементы крепления и их роль
| Элемент | Что удерживает | Что проверить | Типичная ошибка |
|---|---|---|---|
| Анкерное крепление | передаёт нагрузку в несущее основание | материал основания, допустимую нагрузку, глубину установки и ограничения на сверление | крепиться в отделочный слой или использовать неподходящий дюбель |
| Регулируемый подвес | связывает основание с несущим профилем и задаёт высоту | штатное соединение, диапазон регулировки, массу и среду | выбирать только по длине либо собирать из случайной проволоки |
| Нониусный подвес | создаёт жёсткую регулируемую связь в предусмотренных системах | нижнюю часть под точный профиль, оцинкованное исполнение, проектные воздействия | переносить узел с другой системы или собирать без штатных соединителей |
| Несущий T-профиль | принимает поперечные профили и нагрузку поля | марку, длину, высоту, замки и монтажную схему | смешивать с поперечинами другой серии |
| Поперечные профили | формируют модуль 600 × 600, 1200 × 600 или другой | длины 1200, 600, иногда 300 мм и совместимость замков | считать, что любая схема требует одинакового набора длин |
| Пристенный профиль | оформляет примыкание и поддерживает край по системному узлу | тип L-профиля, отметку, углы и требования к кромке | использовать как единственную несущую опору крайних профилей |
| Фиксатор панели | удерживает плиту от подъёма там, где это требует проект | необходимость по серии, ветровым, пожарным или иным условиям | ставить произвольные клипсы либо забывать обязательные |
| Независимая опора оборудования | несёт светильник, диффузор, громкоговоритель и другие приборы | массу, раму, подвесы и сервисную траекторию | передать вес прибора на плиту или нерассчитанный профиль |
Шаг несущих профилей и подвесов не задают одной цифрой для всех потолков. Производители публикуют несколько монтажных схем с разным расходом элементов и допустимой нагрузкой. Выбирают схему, разрешённую для конкретной марки профиля, формата заполнения и оборудования. Изменение шага влияет не только на количество деталей, но и на работу всей решётки.
Светильник, вентиляционная решётка или громкоговоритель может занимать место стандартной плиты, но это не делает его обычным заполнением по нагрузке. Оборудование закрепляют независимо либо используют прямо предусмотренный и рассчитанный системный узел. Кабели и трубопроводы также не укладывают на обратную сторону панелей.

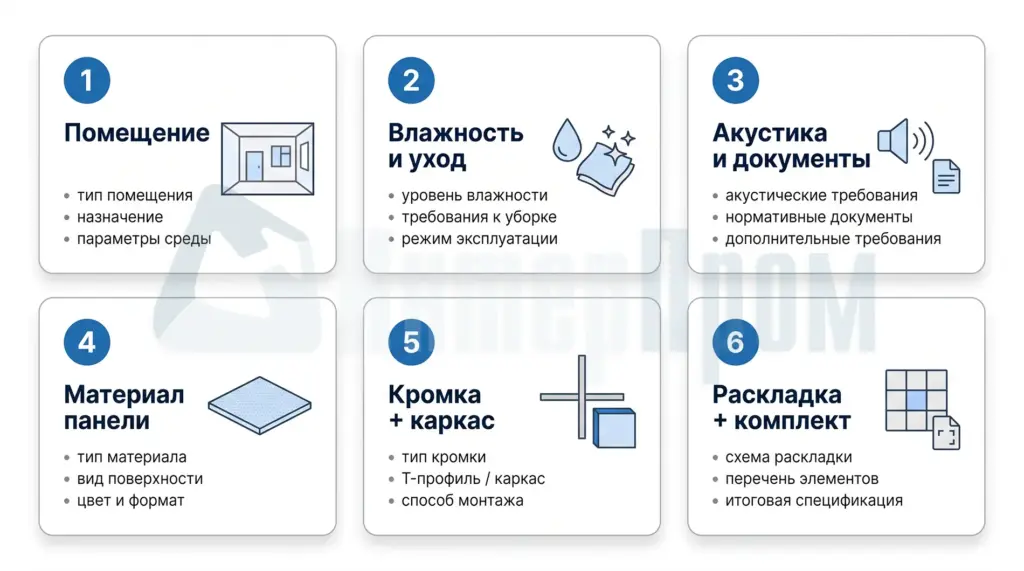

Как выбрать вид Armstrong для конкретного помещения
Универсального потолка для всех объектов нет. Даже хороший акустический продукт окажется неудачным выбором, если его поверхность нельзя очищать по регламенту помещения. Влагостойкая плита не решит задачу прямого намокания, а дизайнерская кромка не компенсирует слишком заметную раскладку у стен.
Удобно начинать выбор с семи вопросов:
- Какой визуальный результат нужен: выраженная сетка, тонкие линии или почти скрытый каркас?
- Требуется ли снижать гул внутри помещения и какой показатель звукопоглощения заложен проектом?
- Нужна ли акустическая приватность между соседними помещениями?
- Каковы влажность, температура, вероятность прямого контакта с водой и режим уборки?
- Какие пожарные, гигиенические и другие документы должен иметь точный комплект?
- Как часто будут обслуживаться коммуникации и какие панели придётся снимать?
- Как панель, светильники, решётки и датчики ложатся в общий модульный план?
После ответов формируют не список отдельных товаров, а системную спецификацию. Панель проверяют вместе с кромкой и каркасом, каркас — вместе со схемой подвесов, а всё поле — с инженерным оборудованием и периметром.
Таблица 7. Выбор системы по задаче помещения
| Помещение или задача | Рациональная отправная точка | Кромка и каркас | Что проверить отдельно |
|---|---|---|---|
| Сухой офис или служебный кабинет | стандартная минеральная плита | Board + T-24 для практичного решения; T-15 при требовании тонкой сетки | акустику, отражение света, фактуру и документы серии |
| Представительский офис, магазин, ресепшен | гладкая или мелкофактурная панель с рельефной кромкой | Tegular24 + T-24 либо Tegular15 + T-15 | оттенок белого, крайние ряды, направление света и доступ к коммуникациям |
| Open space, класс, переговорная | панель с подтверждённым высоким звукопоглощением | любая совместимая кромка по дизайну | αw или NRC, высоту полости, акустические перегородки и всю конструкцию |
| Коридор с частым обслуживанием инженерии | прочная съёмная панель простого формата | Board на T-24 как наиболее прямой сценарий доступа | расположение соединений над доступными модулями и запас заменяемых плит |
| Медицинская или лабораторная зона | гигиеническое исполнение точной серии либо проектная металлическая система | по документации изделия и требованиям к фиксации | очистку, дезинфектанты, класс помещения, швы, сертификаты и коррозию комплектующих |
| Помещение с повышенной влажностью воздуха | серия с подтверждённым RH либо подходящая металлическая кассета | совместимый открытый или специальный каркас | прямое намокание, конденсат, покрытие, подвесы и крепёж |
| Зона с высокой механической нагрузкой | жёсткая металлическая или ударостойкая специальная панель | система с рассчитанной фиксацией | удар, вибрацию, ветровое воздействие и удерживающие элементы |
| Нормируемая пожарная зона | только точное исполнение с требуемыми документами | каркас и фиксаторы по проекту | показатели панели и системы, проходки, подвесы и актуальность сертификатов |
| Дизайн-проект с почти цельной плоскостью | специальная Vector/Integra либо металлическая Clip-in/Hook-on | только комплектное решение | ориентацию кромок, периметр, порядок демонтажа и наличие запасных элементов |
Для офиса
В обычном кабинете разумно сравнить не десятки серий, а два уровня. Первый — практичная стандартная плита с Board на T-24. Второй — более гладкая или акустическая панель с Tegular15/Tegular24, если потолок заметен в интерьере или нужно снизить шум. Для open space акустика становится самостоятельным расчётным требованием, а не дополнительным бонусом.
Для коридора и технической зоны
Здесь важны доступ, возможность заменить отдельный элемент и понятная раскладка оборудования. Board на T-24 обычно проще обслуживать, но это не отменяет проверки влажности, состояния инженерных трасс и пожарных требований. Если через коридор проходит много коммуникаций, обслуживаемые соединения располагают над снимаемыми целыми плитами, а не над узкой подрезкой у стены.
Для медицинских и чистых помещений
Нужно выбирать не абстрактный «медицинский Armstrong», а конкретное исполнение с подтверждённой очисткой и требуемыми документами. Важны лицевая поверхность, обработка кромки, устойчивость к применяемым дезинфектантам, фиксация панелей и состояние всех металлических элементов. Обычная белая плита не становится гигиенической из-за цвета.
Для влажной зоны
Сначала разделяют влажный воздух и прямую воду. Для первого существуют специальные панели с указанным RH. При риске протечек, брызг или конденсата на поверхности минеральная плита может потерять вид даже при высокой заявленной влагостойкости. Тогда рассматривают подходящий металл, защитное покрытие, коррозионностойкий крепёж и возможность просушивания конструкции.
Для проекта с акцентным дизайном
Облик и инженерия здесь равнозначны. Тонкая T-15, теневая кромка, контрастный профиль или почти скрытая система меняют потолок сильнее, чем мелкая фактура белой плиты. Но архитектурный эффект нужно согласовать с доступом, заменой панелей, светильниками и сроком поставки нестандартных позиций.
Частые ошибки при сравнении видов Armstrong
Первая ошибка — выбирать плиту отдельно от каркаса. На объект приезжает подходящий по цвету и формату материал, но ступенька кромки не совпадает с полкой. Исправление означает замену панелей или всей решётки. В заказе кромка и T-система должны стоять рядом, а не в разных несвязанных документах.
Вторая ошибка — считать T-15 улучшенной, но более слабой версией T-24. Узкая полка отвечает прежде всего за визуальный рисунок. Несущая способность зависит от высоты профиля, металла, замков и монтажной схемы. У точной T-15 она может быть выше, чем у облегчённой T-24.
Третья ошибка — принимать номинальные 600 × 600 мм за физический размер любой плиты. Фактический габарит меняется с кромкой. Если заказать изделие по рулетке без артикула, оно может не лечь в существующую ячейку или образовать чрезмерный зазор.
Четвёртая ошибка — считать всякую перфорированную поверхность акустической. У минеральной панели отверстия работают вместе со структурой материала, у металлической кассеты нужен звукопоглощающий слой за перфорацией. Эффект подтверждается испытанным показателем, а не внешним рисунком.
Пятая ошибка — переносить характеристику одной серии на весь материал. Высокая влажностная стойкость отдельной панели не делает устойчивыми к протечке все минеральные плиты. Исполнение НГ одной линейки не распространяется на обычную версию. Разрешённая влажная уборка не означает совместимость с любым дезинфектантом.
Шестая ошибка — смешивать открытые и скрытые металлические кассеты. Lay-in свободно лежит на T-профиле, Clip-in защёлкивается в специальной гребёнке, Hook-on навешивается на направляющую. Совпадение лицевого размера не позволяет заменить одну конструкцию другой.
Седьмая ошибка — считать калькулятор окончательной спецификацией. Коэффициент на квадратный метр не видит узкие крайние ряды, колонны, светильники, переходы уровней и упаковки. Финальное количество плит и профилей получают из раскладки и проверяют по разрешённой монтажной схеме.
Что зафиксировать в спецификации
Полная строка панели должна содержать производителя, серию, артикул, материал, номинальный формат, толщину, кромку, цвет и требуемые характеристики. Если важны акустика, влажность, очистка или пожарное исполнение, рядом указывают конкретный показатель и документ, а не общее слово «специальная».
Для каркаса фиксируют марку системы, ширину видимой полки, высоту и длины несущих и поперечных профилей, тип замков, цвет, монтажную схему и периметральный элемент. Подвесы записывают полным системным наименованием. Анкерное крепление уточняют после обследования основания или по проектному узлу.
До закупки полезно собрать пробный фрагмент минимум из одной полной ячейки. Он показывает реальную ширину шва, положение лицевой поверхности, оттенок профиля рядом с панелью и качество кромки. Для специальной системы на макете также проверяют снятие элемента и примыкание к стене.
При приёмке сопоставляют маркировку упаковок со спецификацией, а не только считают пачки. Отдельно проверяют, что в одной зоне не смешаны похожие кромки, профили соединяются штатными замками, подвесы стоят по принятой схеме, оборудование имеет независимые опоры, а характерные панели можно снять после завершения инженерных работ.
Вывод
Виды потолков Armstrong удобнее сравнивать не по списку торговых серий, а по системе признаков. Материал и исполнение панели отвечают за эксплуатационные свойства, формат — за раскладку, кромка — за положение плиты, а T-15 или T-24 — за рисунок видимой решётки. Подвесы, анкеры и монтажная схема обеспечивают работу конструкции и подбираются вместе с каркасом.
Для обычного сухого помещения отправной точкой может быть стандартная Board на T-24. Если важен более тонкий рисунок, рассматривают T-15; если нужен теневой рельеф — Tegular24 или Tegular15; если требуется специальная акустика, влажностная стойкость или гигиена — сначала проверяют характеристики точной панели. Во всех случаях формат 600 × 600 мм и слово Armstrong ещё не подтверждают совместимость элементов.
Чтобы подобрать потолки Armstrong для конкретного помещения, отправьте специалистам ИнтерПром план, площадь, высоту, расположение светильников и требования к акустике, влажности, очистке и документам. Мы поможем сопоставить плиту, кромку, T-систему и подвесы, проверить раскладку и подготовить комплектную спецификацию без смешения несовместимых элементов.
Частые вопросы
Какие виды потолка Armstrong бывают?
Их различают по материалу и назначению плит, поверхности, формату, кромке, видимости каркаса и подвесной системе. Практические группы панелей — стандартные, акустические, влагостойкие, гигиенические, ударостойкие, металлические и дизайнерские. Один потолок описывается сочетанием этих признаков, а не одним названием вида.
Чем Board отличается от Tegular?
Board имеет плоский прямой край и лежит на полках Т-профиля почти заподлицо. У Tegular выполнена ступенька, поэтому центральная часть панели опускается ниже решётки и создаёт теневой контур. Материал и технические показатели у плит с этими кромками могут быть одинаковыми или разными — их проверяют отдельно.
MicroLook и Tegular15 — это одно и то же?
Во многих актуальных каталогах прежнее название MicroLook заменено на Tegular15. Оба обозначения указывают на ступенчатую кромку для узкой системы T-15, но при закупке всё равно нужно сверить чертёж и артикул. У отдельных производителей своя номенклатура, поэтому совпадение разговорного названия не гарантирует взаимозаменяемость.
Можно ли установить плиту Tegular24 на T-15?
Без прямого указания производителя — нет. Вырез Tegular24 рассчитан на широкую полку, а Tegular15 или MicroLook — на узкую. Несоответствие меняет опирание, ширину шва и положение панели. Комплект выбирают по точному варианту кромки.
Чем T-15 отличается от T-24?
Главное видимое различие — ширина нижней полки: примерно 15 и 24 мм. T-15 создаёт более тонкие линии, T-24 — более выраженную сетку. Несущую способность, высоту профиля, тип замка и допустимую схему определяет конкретная марка; по одной ширине нельзя назвать систему прочнее или слабее.
Каковы стандартные размеры плит Armstrong?
Наиболее распространены номинальные модули 600 × 600 и 1200 × 600 мм. У отдельных металлических и проектных систем встречаются 300 × 300, 300 × 600 и другие форматы. Фактический размер панели может быть меньше номинального и зависит от геометрии кромки.
Сколько плит 600 × 600 мм нужно на 1 м²?
Теоретически — 2,78 модуля, потому что площадь одного равна 0,36 м². Для реального заказа это число нельзя просто умножить на площадь: учитывают раскладку, подрезки, модульное оборудование, целые упаковки и резерв. Например, 18 м² дают 50 теоретических модулей до этих корректировок.
Можно ли смешивать профили разных производителей?
Нельзя считать их совместимыми только по обозначению T-15 или T-24. Могут отличаться высота, толщина металла, форма замка, расположение прорезей и монтажная схема. Комплект собирают из элементов одной подтверждённой системы либо используют официально разрешённое сочетание.
Какая плита лучше для влажного помещения?
Та, у которой документирован требуемый режим относительной влажности и подходящий способ ухода. Высокий RH не означает устойчивость к прямой воде. При брызгах, протечках или конденсате рассматривают металлические панели и коррозионностойкие комплектующие, согласованные с условиями объекта.
Является ли любой Armstrong акустическим потолком?
Нет. Пористая структура может давать некоторое звукопоглощение, но уровень сильно различается. Для акустической задачи выбирают точный показатель αw или NRC и не подменяют им звукоизоляцию между помещениями. Перфорация сама по себе тоже не подтверждает эффективность.
Как крепится подвесной потолок Armstrong?
Анкеры фиксируют в несущем основании, к ним присоединяют штатные подвесы, подвесы удерживают несущие Т-профили, а поперечные профили формируют модульную сетку. По периметру устанавливают системный уголок или другой профиль. Плиты укладывают после выравнивания каркаса, а оборудование крепят независимо либо по специально рассчитанному узлу.
